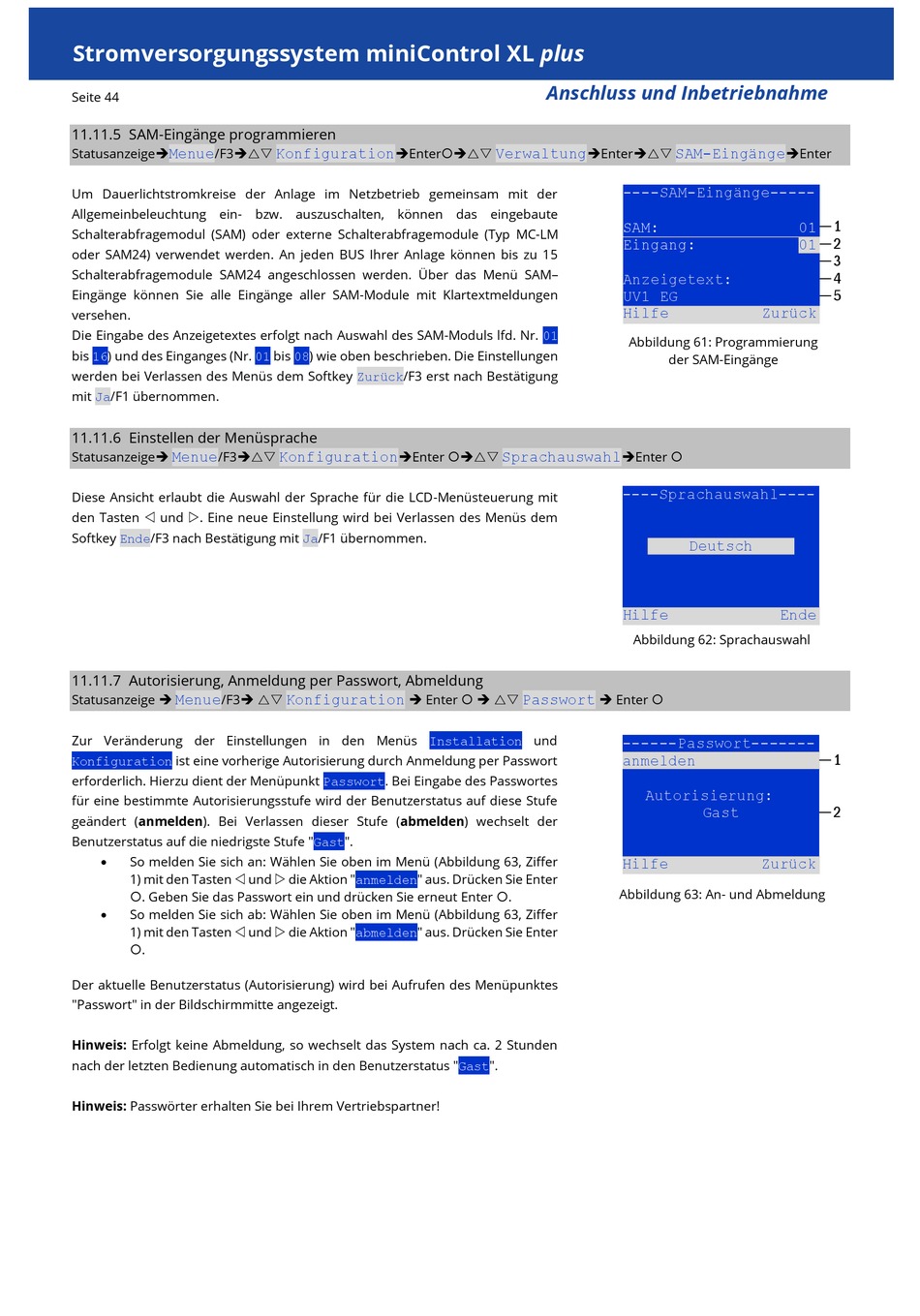

Stromversorgungssystem miniControl XL plus
Seite 44
11.11.5 SAM-Eingänge programmieren
Statusanzeige
/F3
Menue
Um Dauerlichtstromkreise der Anlage im Netzbetrieb gemeinsam mit der
Allgemeinbeleuchtung ein- bzw. auszuschalten, können das eingebaute
Schalterabfragemodul (SAM) oder externe Schalterabfragemodule (Typ MC-LM
oder SAM24) verwendet werden. An jeden BUS Ihrer Anlage können bis zu 15
Schalterabfragemodule SAM24 angeschlossen werden. Über das Menü SAM–
Eingänge können Sie alle Eingänge aller SAM-Module mit Klartextmeldungen
versehen.
Die Eingabe des Anzeigetextes erfolgt nach Auswahl des SAM-Moduls lfd. Nr.
bis 16) und des Einganges (Nr.
werden bei Verlassen des Menüs dem Softkey Zurück/F3 erst nach Bestätigung
mit Ja/F1 übernommen.
11.11.6 Einstellen der Menüsprache
Statusanzeige
/F3
Menue
Diese Ansicht erlaubt die Auswahl der Sprache für die LCD-Menüsteuerung mit
den Tasten und . Eine neue Einstellung wird bei Verlassen des Menüs dem
Softkey Ende/F3 nach Bestätigung mit Ja/F1 übernommen.
11.11.7 Autorisierung, Anmeldung per Passwort, Abmeldung
Statusanzeige
/F3
Menue
Zur Veränderung der Einstellungen in den Menüs
ist eine vorherige Autorisierung durch Anmeldung per Passwort
Konfiguration
erforderlich. Hierzu dient der Menüpunkt Passwort. Bei Eingabe des Passwortes
für eine bestimmte Autorisierungsstufe wird der Benutzerstatus auf diese Stufe
geändert (anmelden). Bei Verlassen dieser Stufe (abmelden) wechselt der
Benutzerstatus auf die niedrigste Stufe "Gast".
So melden Sie sich an: Wählen Sie oben im Menü (Abbildung 63, Ziffer
1) mit den Tasten und die Aktion "anmelden" aus. Drücken Sie Enter
. Geben Sie das Passwort ein und drücken Sie erneut Enter .
So melden Sie sich ab: Wählen Sie oben im Menü (Abbildung 63, Ziffer
1) mit den Tasten und die Aktion "abmelden" aus. Drücken Sie Enter
.
Der aktuelle Benutzerstatus (Autorisierung) wird bei Aufrufen des Menüpunktes
"Passwort" in der Bildschirmmitte angezeigt.
Hinweis: Erfolgt keine Abmeldung, so wechselt das System nach ca. 2 Stunden
nach der letzten Bedienung automatisch in den Benutzerstatus "Gast".
Hinweis: Passwörter erhalten Sie bei Ihrem Vertriebspartner!
Konfiguration
Enter
bis 08) wie oben beschrieben. Die Einstellungen
01
Konfiguration
Enter
Enter
Konfiguration
Anschluss und Inbetriebnahme
Verwaltung
Enter
01
Sprachauswahl
Enter
Passwort
und
Installation
SAM-Eingänge
Enter
----SAM-Eingänge-----
SAM:
Eingang:
Anzeigetext:
UV1 EG
Hilfe
Zurück
Abbildung 61: Programmierung
der SAM-Eingänge
Enter
----Sprachauswahl----
Deutsch
Hilfe
Ende
Abbildung 62: Sprachauswahl
------Passwort-------
anmelden
Autorisierung:
Gast
Hilfe
Zurück
Abbildung 63: An- und Abmeldung
─ 1
01
─ 2
01
─ 3
─ 4
─ 5
─ 1
─ 2
