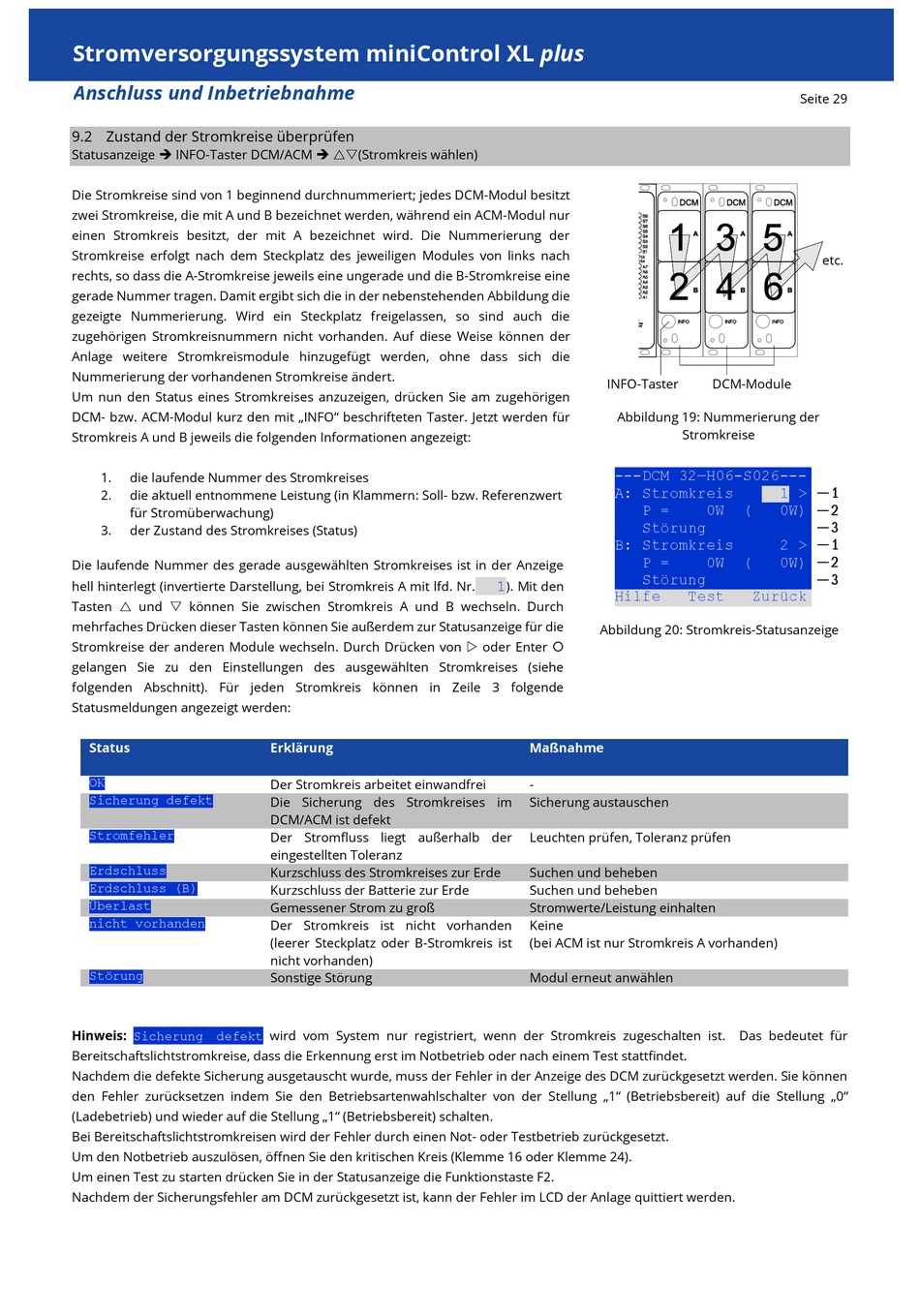

Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme
9.2 Zustand der Stromkreise überprüfen
Statusanzeige INFO-Taster DCM/ACM (Stromkreis wählen)
Die Stromkreise sind von 1 beginnend durchnummeriert; jedes DCM-Modul besitzt
zwei Stromkreise, die mit A und B bezeichnet werden, während ein ACM-Modul nur
einen Stromkreis besitzt, der mit A bezeichnet wird. Die Nummerierung der
Stromkreise erfolgt nach dem Steckplatz des jeweiligen Modules von links nach
rechts, so dass die A-Stromkreise jeweils eine ungerade und die B-Stromkreise eine
gerade Nummer tragen. Damit ergibt sich die in der nebenstehenden Abbildung die
gezeigte Nummerierung. Wird ein Steckplatz freigelassen, so sind auch die
zugehörigen Stromkreisnummern nicht vorhanden. Auf diese Weise können der
Anlage weitere Stromkreismodule hinzugefügt werden, ohne dass sich die
Nummerierung der vorhandenen Stromkreise ändert.
Um nun den Status eines Stromkreises anzuzeigen, drücken Sie am zugehörigen
DCM- bzw. ACM-Modul kurz den mit „INFO" beschrifteten Taster. Jetzt werden für
Stromkreis A und B jeweils die folgenden Informationen angezeigt:
1.
die laufende Nummer des Stromkreises
2.
die aktuell entnommene Leistung (in Klammern: Soll- bzw. Referenzwert
für Stromüberwachung)
3.
der Zustand des Stromkreises (Status)
Die laufende Nummer des gerade ausgewählten Stromkreises ist in der Anzeige
hell hinterlegt (invertierte Darstellung, bei Stromkreis A mit lfd. Nr.
Tasten und können Sie zwischen Stromkreis A und B wechseln. Durch
mehrfaches Drücken dieser Tasten können Sie außerdem zur Statusanzeige für die
Stromkreise der anderen Module wechseln. Durch Drücken von oder Enter
gelangen Sie zu den Einstellungen des ausgewählten Stromkreises (siehe
folgenden Abschnitt). Für jeden Stromkreis können in Zeile 3 folgende
Statusmeldungen angezeigt werden:
Status
OK
Sicherung defekt
Stromfehler
Erdschluss
Erdschluss (B)
Überlast
nicht vorhanden
Störung
Hinweis:
Sicherung defekt
Bereitschaftslichtstromkreise, dass die Erkennung erst im Notbetrieb oder nach einem Test stattfindet.
Nachdem die defekte Sicherung ausgetauscht wurde, muss der Fehler in der Anzeige des DCM zurückgesetzt werden. Sie können
den Fehler zurücksetzen indem Sie den Betriebsartenwahlschalter von der Stellung „1" (Betriebsbereit) auf die Stellung „0"
(Ladebetrieb) und wieder auf die Stellung „1" (Betriebsbereit) schalten.
Bei Bereitschaftslichtstromkreisen wird der Fehler durch einen Not- oder Testbetrieb zurückgesetzt.
Um den Notbetrieb auszulösen, öffnen Sie den kritischen Kreis (Klemme 16 oder Klemme 24).
Um einen Test zu starten drücken Sie in der Statusanzeige die Funktionstaste F2.
Nachdem der Sicherungsfehler am DCM zurückgesetzt ist, kann der Fehler im LCD der Anlage quittiert werden.
Erklärung
Der Stromkreis arbeitet einwandfrei
Die Sicherung des Stromkreises im
DCM/ACM ist defekt
Der Stromfluss liegt außerhalb der
eingestellten Toleranz
Kurzschluss des Stromkreises zur Erde
Kurzschluss der Batterie zur Erde
Gemessener Strom zu groß
Der Stromkreis ist nicht vorhanden
(leerer Steckplatz oder B-Stromkreis ist
nicht vorhanden)
Sonstige Störung
wird vom System nur registriert, wenn der Stromkreis zugeschalten ist. Das bedeutet für
INFO-Taster
Abbildung 19: Nummerierung der
---DCM 32—H06-S026---
A: Stromkreis
P =
Störung
B: Stromkreis
P =
Störung
). Mit den
1
Hilfe
Abbildung 20: Stromkreis-Statusanzeige
Maßnahme
-
Sicherung austauschen
Leuchten prüfen, Toleranz prüfen
Suchen und beheben
Suchen und beheben
Stromwerte/Leistung einhalten
Keine
(bei ACM ist nur Stromkreis A vorhanden)
Modul erneut anwählen
Seite 29
etc.
DCM-Module
Stromkreise
─ 1
1
>
─ 2
0W
(
0W)
─ 3
─ 1
2 >
─ 2
0W
(
0W)
─ 3
Test
Zurück
