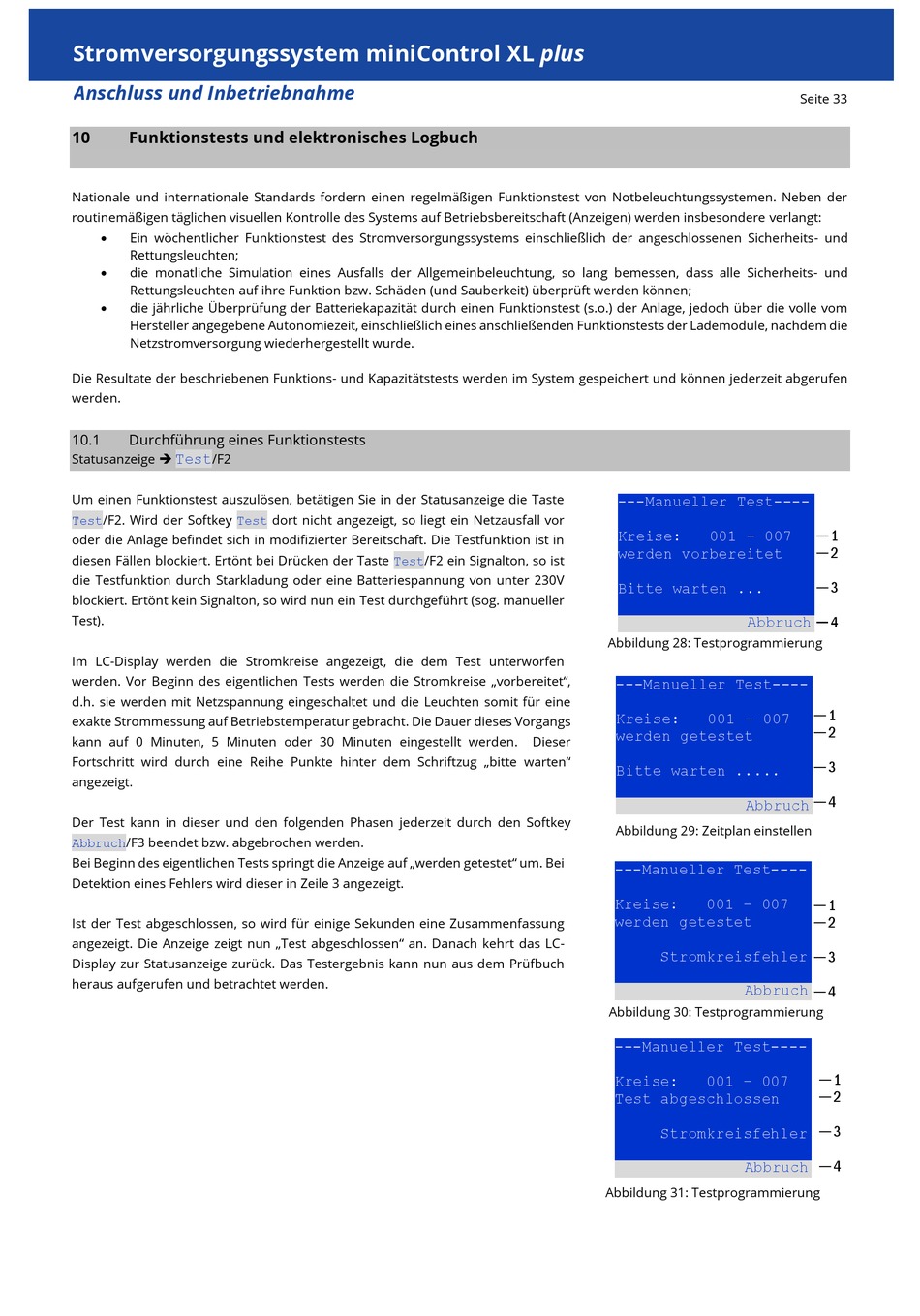

Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme
10
Funktionstests und elektronisches Logbuch
Nationale und internationale Standards fordern einen regelmäßigen Funktionstest von Notbeleuchtungssystemen. Neben der
routinemäßigen täglichen visuellen Kontrolle des Systems auf Betriebsbereitschaft (Anzeigen) werden insbesondere verlangt:
Ein wöchentlicher Funktionstest des Stromversorgungssystems einschließlich der angeschlossenen Sicherheits- und
Rettungsleuchten;
die monatliche Simulation eines Ausfalls der Allgemeinbeleuchtung, so lang bemessen, dass alle Sicherheits- und
Rettungsleuchten auf ihre Funktion bzw. Schäden (und Sauberkeit) überprüft werden können;
die jährliche Überprüfung der Batteriekapazität durch einen Funktionstest (s.o.) der Anlage, jedoch über die volle vom
Hersteller angegebene Autonomiezeit, einschließlich eines anschließenden Funktionstests der Lademodule, nachdem die
Netzstromversorgung wiederhergestellt wurde.
Die Resultate der beschriebenen Funktions- und Kapazitätstests werden im System gespeichert und können jederzeit abgerufen
werden.
10.1
Durchführung eines Funktionstests
Statusanzeige
/F2
Test
Um einen Funktionstest auszulösen, betätigen Sie in der Statusanzeige die Taste
Test/F2. Wird der Softkey
Test
oder die Anlage befindet sich in modifizierter Bereitschaft. Die Testfunktion ist in
diesen Fällen blockiert. Ertönt bei Drücken der Taste Test/F2 ein Signalton, so ist
die Testfunktion durch Starkladung oder eine Batteriespannung von unter 230V
blockiert. Ertönt kein Signalton, so wird nun ein Test durchgeführt (sog. manueller
Test).
Im LC-Display werden die Stromkreise angezeigt, die dem Test unterworfen
werden. Vor Beginn des eigentlichen Tests werden die Stromkreise „vorbereitet",
d.h. sie werden mit Netzspannung eingeschaltet und die Leuchten somit für eine
exakte Strommessung auf Betriebstemperatur gebracht. Die Dauer dieses Vorgangs
kann auf 0 Minuten, 5 Minuten oder 30 Minuten eingestellt werden.
Fortschritt wird durch eine Reihe Punkte hinter dem Schriftzug „bitte warten"
angezeigt.
Der Test kann in dieser und den folgenden Phasen jederzeit durch den Softkey
Abbruch/F3 beendet bzw. abgebrochen werden.
Bei Beginn des eigentlichen Tests springt die Anzeige auf „werden getestet" um. Bei
Detektion eines Fehlers wird dieser in Zeile 3 angezeigt.
Ist der Test abgeschlossen, so wird für einige Sekunden eine Zusammenfassung
angezeigt. Die Anzeige zeigt nun „Test abgeschlossen" an. Danach kehrt das LC-
Display zur Statusanzeige zurück. Das Testergebnis kann nun aus dem Prüfbuch
heraus aufgerufen und betrachtet werden.
dort nicht angezeigt, so liegt ein Netzausfall vor
---Manueller Test----
Kreise:
werden vorbereitet
Bitte warten ...
Abbildung 28: Testprogrammierung
---Manueller Test----
Kreise:
werden getestet
Dieser
Bitte warten .....
Abbildung 29: Zeitplan einstellen
---Manueller Test----
Kreise:
werden getestet
Stromkreisfehler
Abbildung 30: Testprogrammierung
---Manueller Test----
Kreise:
Test abgeschlossen
Stromkreisfehler
Abbildung 31: Testprogrammierung
Seite 33
─ 1
001 – 007
─ 2
─ 3
Abbruch
─ 4
─ 1
001 – 007
─ 2
─ 3
─ 4
Abbruch
001 – 007
─ 1
─ 2
─ 3
Abbruch
─ 4
─ 1
001 – 007
─ 2
─ 3
─ 4
Abbruch
