Stromversorgungssystem miniControl XL plus
Seite 34

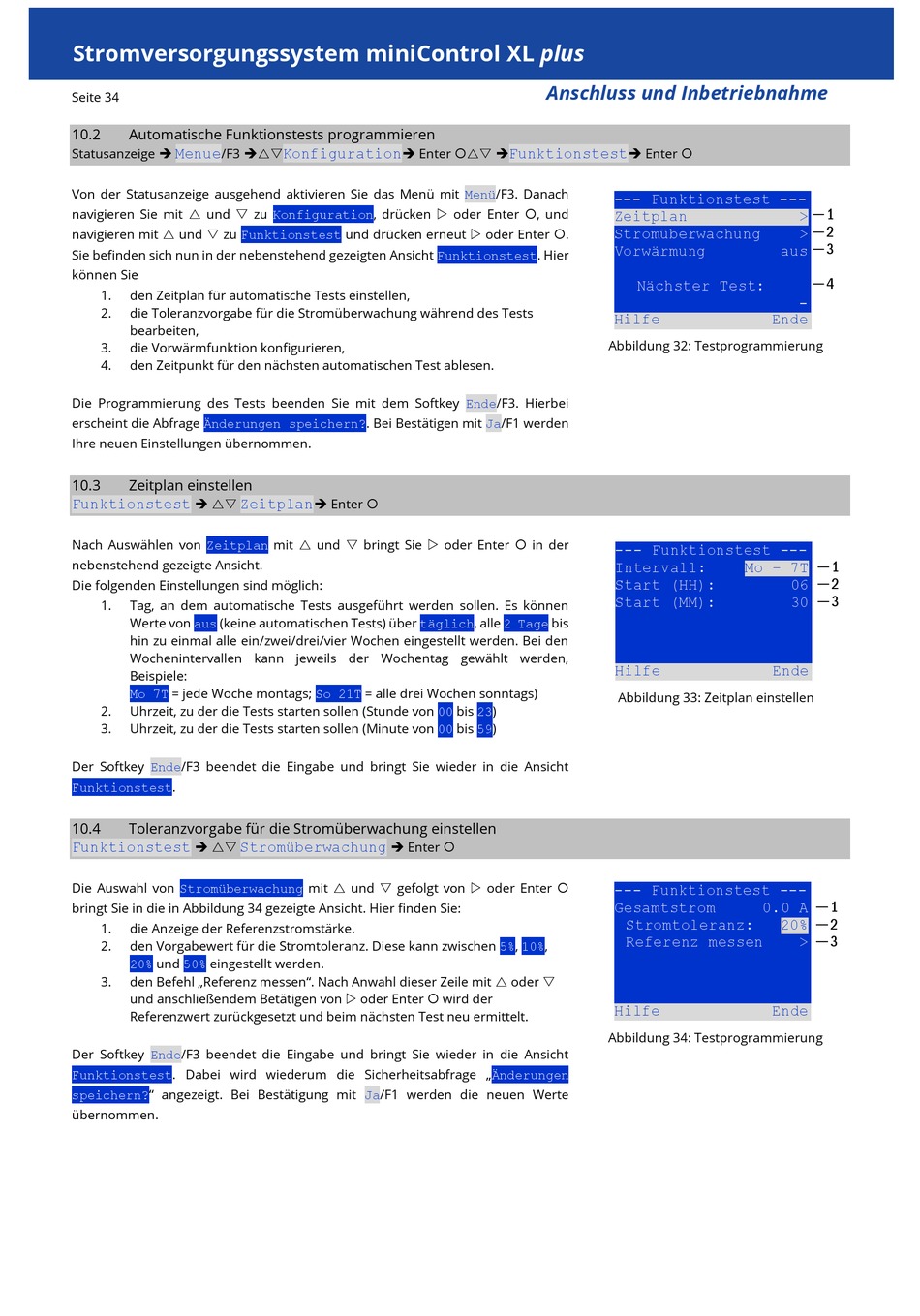

10.2

Automatische Funktionstests programmieren

Statusanzeige  /F3 
Menue
Von der Statusanzeige ausgehend aktivieren Sie das Menü mit Menü/F3. Danach
navigieren Sie mit  und  zu Konfiguration, drücken  oder Enter , und
navigieren mit  und  zu
Funktionstest
Sie befinden sich nun in der nebenstehend gezeigten Ansicht Funktionstest. Hier
können Sie
1. den Zeitplan für automatische Tests einstellen,
2. die Toleranzvorgabe für die Stromüberwachung während des Tests
bearbeiten,
3. die Vorwärmfunktion konfigurieren,
4. den Zeitpunkt für den nächsten automatischen Test ablesen.
Die Programmierung des Tests beenden Sie mit dem Softkey Ende/F3. Hierbei
erscheint die Abfrage
Änderungen
Ihre neuen Einstellungen übernommen.
10.3

Zeitplan einstellen

Funktionstest Zeitplan
 
Nach Auswählen von
Zeitplan
nebenstehend gezeigte Ansicht.
Die folgenden Einstellungen sind möglich:
1. Tag, an dem automatische Tests ausgeführt werden sollen. Es können
Werte von (keine automatischen Tests) über täglich, alle
aus
hin zu einmal alle ein/zwei/drei/vier Wochen eingestellt werden. Bei den
Wochenintervallen kann jeweils der Wochentag gewählt werden,
Beispiele:
= jede Woche montags;
Mo 7T
2. Uhrzeit, zu der die Tests starten sollen (Stunde von
3. Uhrzeit, zu der die Tests starten sollen (Minute von
Der Softkey Ende/F3 beendet die Eingabe und bringt Sie wieder in die Ansicht
Funktionstest.
10.4 Toleranzvorgabe für die Stromüberwachung einstellen
Funktionstest Stromüberwachung
 
Die Auswahl von
Stromüberwachung
bringt Sie in die in Abbildung 34 gezeigte Ansicht. Hier finden Sie:
1. die Anzeige der Referenzstromstärke.
2. den Vorgabewert für die Stromtoleranz. Diese kann zwischen 5%, 10%,
und eingestellt werden.
20% 50%
3. den Befehl „Referenz messen". Nach Anwahl dieser Zeile mit  oder 
und anschließendem Betätigen von  oder Enter  wird der
Referenzwert zurückgesetzt und beim nächsten Test neu ermittelt.
Der Softkey Ende/F3 beendet die Eingabe und bringt Sie wieder in die Ansicht
Funktionstest. Dabei wird wiederum die Sicherheitsabfrage
speichern?" angezeigt. Bei Bestätigung mit Ja/F1 werden die neuen Werte
übernommen.
 Enter  
Konfiguration
und drücken erneut  oder Enter .
speichern?. Bei Bestätigen mit Ja/F1 werden
 Enter 
mit  und  bringt Sie  oder Enter  in der
= alle drei Wochen sonntags)
So 21T
00
00
 Enter 
mit  und  gefolgt von  oder Enter 
Anschluss und Inbetriebnahme
 Enter 
Funktionstest
--- Funktionstest ---
Zeitplan
Stromüberwachung
Vorwärmung
Hilfe
Abbildung 32: Testprogrammierung
--- Funktionstest ---
Intervall:
Start (HH):
Start (MM):
bis
2 Tage
Hilfe
Abbildung 33: Zeitplan einstellen
bis 23)
bis 59)
--- Funktionstest ---
Gesamtstrom
Stromtoleranz:
Referenz messen
Hilfe
Abbildung 34: Testprogrammierung
„Änderungen
>
>
aus
Nächster Test:
-
Ende
Mo – 7T
06
30
Ende
0.0 A
20%
>
Ende
─ 1
─ 2
─ 3
─ 4
─ 1
─ 2
─ 3
─ 1
─ 2
─ 3
