4.
Montieren Sie die Manschette.
a. Falten Sie die Manschette und setzen Sie sie (von außerhalb
des Schachts) in die Öffnung ein.
b. Entfalten Sie die Manschette, sodass sie gleichmäßig in der
Öffnung liegt.
c. Ziehen Sie die Manschette nach außen, bis der Kragen die
Innenseite des Schachts berührt.
d. Tragen Sie auf die Innenseite der Manschette ein
Schmiermittel auf Wasserbasis auf.
5.
Schrägen Sie das Rohrende ab. Drücken Sie das Rohr in seine
Position.

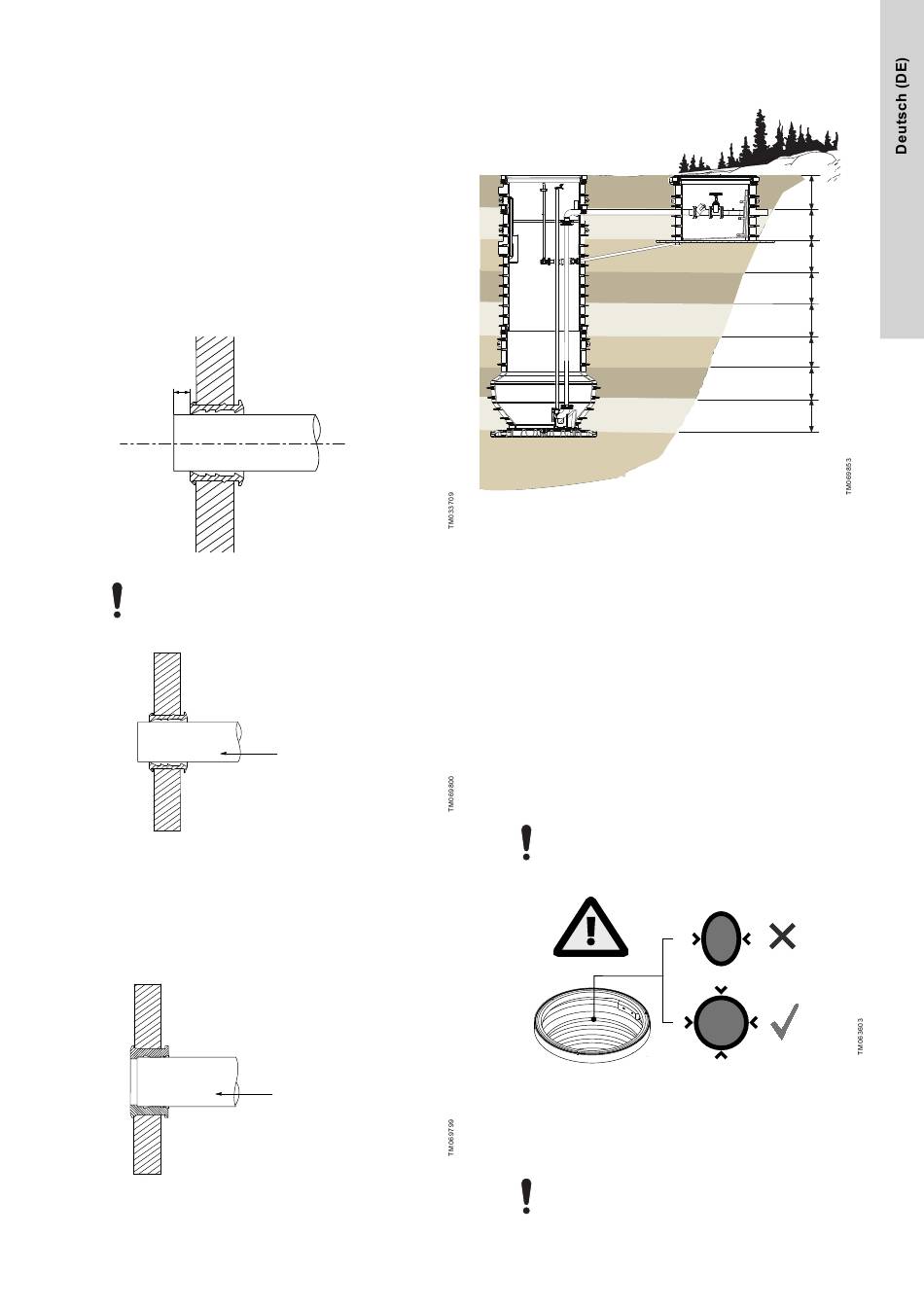

LM50-/LM100-Manschetten
Schieben Sie die Zulaufleitung durch die Manschette.
A
Damit die Pumpe aus dem Schacht gezogen werden
kann, darf die Zulaufleitung auf der
Schachtinnenseite maximal 50 mm (A) aus der
Manschette herausragen.
Abb.
Leitung mit LM50-/LM100-Manschette, Seitenansicht
(Schachtseite ist links)
L965-Manschetten
Schieben Sie die Zulaufleitung bis zum Anschlag in die
Manschette.
Abb.
Leitung mit L965-Manschette, Seitenansicht
(Schachtseite ist links)
Abgeschlossene Installation von Schacht und Ventilkammer
Weitere Informationen
4.1 Fundament
4.1.1 Fundamentschicht
4.1.2 Bettungsschicht
4.2.1 Hinterfüllung
4.2.2 Auftriebssicherung
4.2.1 Hinterfüllung
Wenn Sie die Hinterfüllung ausführen, müssen die folgenden
Bedingungen erfüllt sein:
•
Die Hinterfüllung muss denselben Anforderungen wie die
Bettungsschicht entsprechen.
•
Die Hinterfüllung muss so ausgeführt sein, dass der Schacht
allseitig ausreichend gestützt wird und Belastungen o. Ä. ohne
schädliche Punkteinwirkungen übertragen werden können.
•
Das Hinterfüllen muss so erfolgen, dass der Schacht nicht
beschädigt oder verformt wird.
Beim Hinterfüllen und Verdichten muss die
Abdeckung auf dem Schacht montiert sein, damit sich
dieser nicht oval verformt.
2
Abb.
Gleichmäßige Belastung auf allen Schachtseiten
•
Die Hinterfüllung muss in Schichten von maximal 30 cm
(entspricht etwa 20 cm nach der Verdichtung) verdichtet
werden.
Verdichten Sie die Hinterfüllung unter den Zulauf- und
Ablaufleitungen ordnungsgemäß, damit die Rohre
beim Verdichten keiner abwärtsgerichteten Belastung
ausgesetzt werden.
37
