Handbuch EKS Schlüsselaufnahme Ethernet TCP/IP

3 Funktion

3.1

Funktionsbeschreibung

3.1.1 Gemeinsame Funktionen EKS Standard und Ausführung EKS FSA
Das EKS wird zur Zugriffskontrolle und -überwachung auf Steuerungen oder Steuerungsteile von
Maschinenanlagen eingesetzt.
An Stelle von Passwörtern werden codierte, elektronische Schlüssel (Electronic-Keys) vergeben. Dadurch
werden unbefugte Systemeingriffe auf Bedien- und Visualisierungssysteme weitestgehend verhindert.
Das EKS arbeitet auf Basis eines berührungslosen, induktiven Schreib-/Lese-Identsystems.
Es besteht aus:
 Schlüssel (Electronic-Key)
 Schlüsselaufnahme
Die Programmierung der Anwendung, die Integration in ein Gesamtsystem und die Aufteilung und Nutzung des
frei programmierbaren Speicherbereichs im Schlüssel werden vom Benutzer selbst organisiert.
Information!
Zur leichteren Organisation und Verwaltung Ihrer Schlüssel und der enthaltenen Daten bietet
EUCHNER die Software Electronic-Key-Manager (EKM) an. Zur Eingabe von Daten in die EKM
Software ist eine Schlüsselaufnahme mit serieller oder USB Schnittstelle im Betrieb am PC erforderlich.
Bei den EKS Ethernet TCP/IP Geräten handelt es sich um ein Schreib-/Lesesystem mit Elektronik für die
induktive bi-direktionale Schnittstelle zum Transponder und Schnittstellenelektronik.
Durch die kontaktlose Übertragung der Daten ist die Schlüsselaufnahme von der Zugangsseite mit hoher
industrietauglicher Schutzart ausgeführt. Befestigt wird die Schlüsselaufnahme von der Rückseite des Panels,
um eine unbefugte Manipulation von der Bedienerseite her auszuschließen.
Die System-Anbindung erfolgt über die integrierte Ethernet TCP/IP-Schnittstelle, welche als RJ45-Buchse
ausgeführt ist. Zur Ethernet TCP/IP-Anbindung wird ggf. ein separater Switch benötigt. Das Gerät besitzt keinen
integrierten Switch.
Die Inbetriebnahme und Systemintegration ist bei der Schlüsselaufnahme mit Ethernet TCP/IP-Schnittstelle
einfach und schnell zu realisieren.
Der aktuelle Zustand der Schlüsselaufnahme wird über eine 3-farbige LED angezeigt.
Der Schlüssel wird für den Betrieb in die Schlüsselaufnahme gesteckt und von einer Federklammer gehalten.
Die Stromversorgung für den Transponder und die Daten werden kontaktlos zwischen Schlüsselaufnahme und
Schlüssel übertragen.

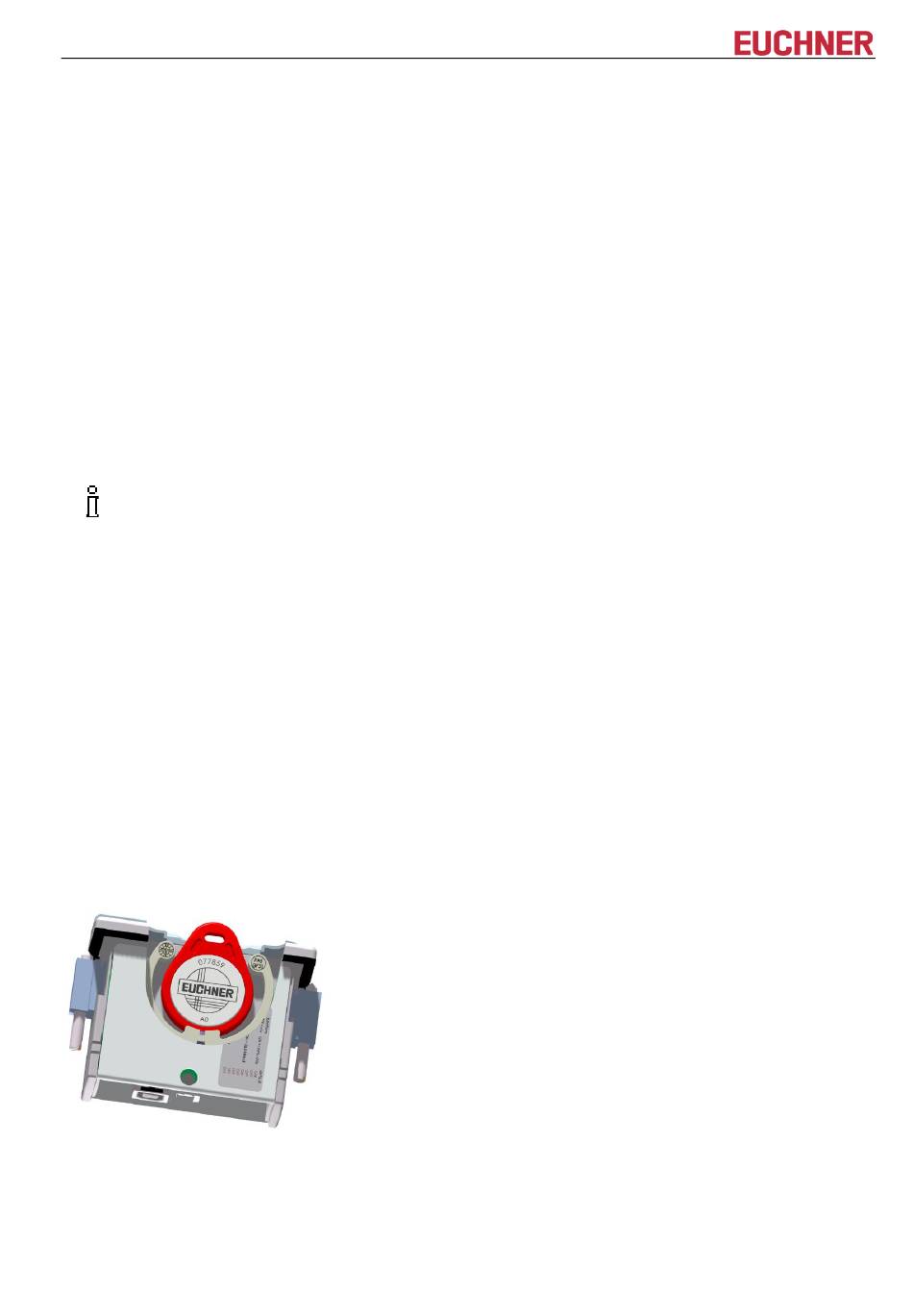

Abbildung 1: Schnittgrafik Schlüsselaufnahme
Die Schlüssel haben die Form eines Anhängers. Der komplette, batterielose Transponder mit Speicherchip und
Antenne ist im Schlüssel integriert.
