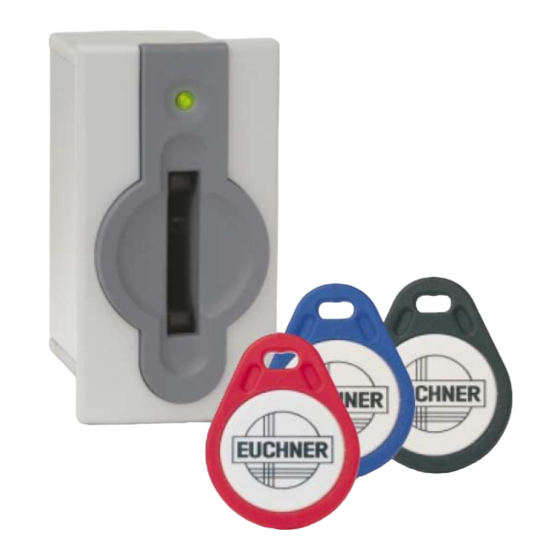

EUCHNER EKS Handbuch
Electronic-key-system
schlüsselaufnahme
mit serieller schnittstelle
Vorschau ausblenden
Andere Handbücher für EKS:
- Handbuch (46 Seiten) ,
- Zusatzhandbuch (22 Seiten) ,
- Handbuch (40 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für EUCHNER EKS
Inhaltszusammenfassung für EUCHNER EKS

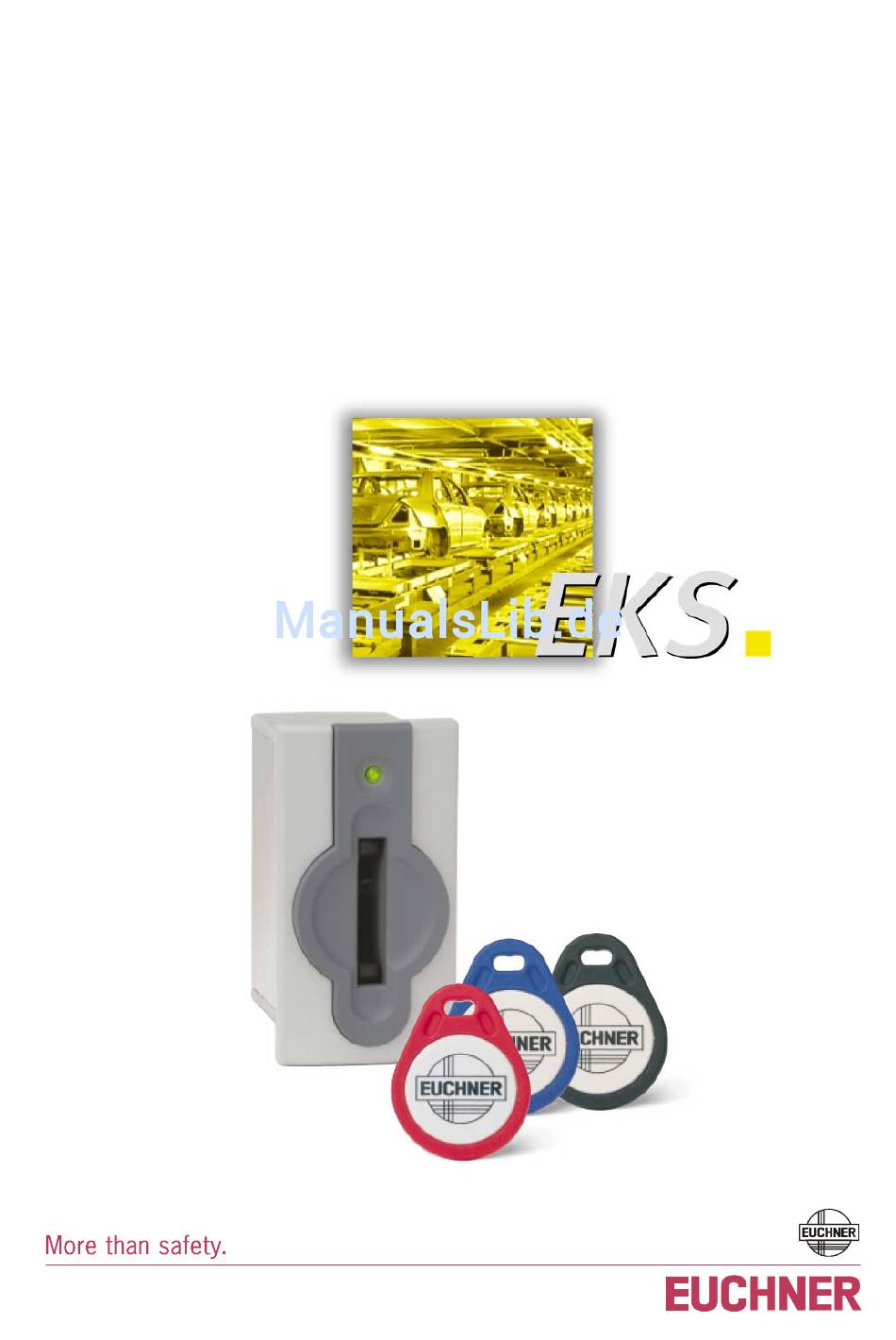

- Seite 1 Electronic-Key-System Handbuch Schlüsselaufnahme mit serieller Schnittstelle Best. Nr. 088 796...
-
Seite 2: Inhaltsverzeichnis
Handbuch EKS Schlüsselaufnahme seriell Inhaltsverzeichnis 1 Allgemeine Hinweise ..........................4 1.1 Verwendung des Handbuchs ........................ 4 1.2 CE-Konformität............................4 1.3 Zulassungen............................4 1.4 Bestimmungsgemäßer Gebrauch ......................4 1.5 Nicht bestimmungsgemäßer Gebrauch ....................4 1.6 Verpflichtung des Betreibers ......................... 4 1.7 Symbolerklärungen ..........................5 1.8 Abkürzungen ............................ - Seite 3 Handbuch EKS Schlüsselaufnahme seriell 7 Inbetriebnahme ............................14 8 Betrieb des Electronic-Key-Systems über die serielle Schnittstelle........... 15 8.1 Besonderheiten der seriellen Schnittstelle ..................15 8.2 Kommunikation............................ 15 8.3 Grundsätzlicher Telegrammaufbau..................... 15 8.3.1 Besonderheiten des Datenübertragungsprotokolls 3964R [1] ..........16 8.4 Kommandos zum Schreiben und Lesen eines Schreib-/Lese-Schlüssels.......... 18 8.4.1...
-
Seite 4: Allgemeine Hinweise
Handbuch EKS Schlüsselaufnahme seriell Allgemeine Hinweise Verwendung des Handbuchs Dieses Handbuch beschreibt die technischen Merkmale und die Funktion der EKS Schlüsselaufnahme EKS-A-ISX-G01-ST09/03 mit serieller Schnittstelle (Best. Nr. 084 750). Die komplette Auswerte- und Schnittstellenelektronik sind in diesem Gerät integriert. CE-Konformität Die EKS Schlüsselaufnahme mit serieller Schnittstelle entspricht der EMV-Richtlinie 89/336/EWG (92/31/EWG,... -
Seite 5: Symbolerklärungen
Handbuch EKS Schlüsselaufnahme seriell Symbolerklärungen In diesem Handbuch wird zur Visualisierung von wichtigen Hinweisen und nützlichen Informationen folgende Symbolik verwendet: Information! Dem Benutzer werden hier wichtige Informationen gegeben. Achtung! Gefahr der Beschädigung von Material oder Maschine. Gefahr! Gefahr für Leib und Leben. -
Seite 6: Sicherheitshinweise
EN 954, Sicherheitsbezogene Teile von Steuerungen Die Schlüsselaufnahme ist kein Sicherheitsbauteil im Sinne der Maschinenrichtlinie. Ohne zusätzliche Maßnahmen darf die EKS Schlüsselaufnahme nicht zur Gewährleistung einer Sicherheitsfunktion eingesetzt werden, insbesondere wenn ein Ausfall oder eine Fehlfunktion des Gerätes die Sicherheit oder die Gesundheit der Personen im Wirkbereich einer Maschine gefährdet. -
Seite 7: Funktion
Handbuch EKS Schlüsselaufnahme seriell 3 Funktion Funktionsbeschreibung Das EKS wird zur Zugriffskontrolle und -überwachung auf Steuerungen (PC/SPS) oder Steuerungsteile von Maschinenanlagen eingesetzt. Anstatt von Passwörtern werden codierte, elektronische Schlüssel (Electronic-Keys) vergeben. Dadurch werden unbefugte Systemeingriffe auf Bedien- und Visualisierungssysteme weitestgehend verhindert. -
Seite 8: Technische Daten
Handbuch EKS Schlüsselaufnahme seriell 4 Technische Daten Maßzeichnung Schlüsselaufnahme/Fronttafelausschnitt 70,5 Fronttafelausschnitt 60,7 nach DIN 43700 max. 4mm DIP-Schalter 1,5 Dichtgummi 51,5 Technische Daten Schlüsselaufnahme Allgemeine Parameter Wert Einheit min. typ. max. Gehäuse Kunststoff (PA 6 GF30 grau) Schutzart nach EN 60529... -
Seite 9: Steckerbelegung
Handbuch EKS Schlüsselaufnahme seriell Steckerbelegung 4.3.1 Anschlussbuchse serielle Schnittstelle Steckerbelegung Funktion RS232 RS422 RxD - Datenleitung B1 Empfangsdaten (Signal B1 Receive Data) Sendedaten (Transmit Data) Empfangsdaten (Receive Data) Signalerde (Signal Ground) TxD - Datenleitung B Sendedaten (Signal B Transmit Data) -
Seite 10: Dip-Schaltereinstellungen
Handbuch EKS Schlüsselaufnahme seriell DIP-Schaltereinstellungen Über die DIP-Schalter S1 bis S8 können verschiedene Parameter eingestellt werden. Über den DIP Schalter S1 kann ein Schreibschutz eingeschaltet werden. Damit wird das Schreiben von Daten auf den Schreib-/Lese-Schlüssel verhindert. Die Übernahme der Einstellungen erfolgt ausschließlich beim Anlegen der Versorgungsspannung. -
Seite 11: Montage
Handbuch EKS Schlüsselaufnahme seriell 5 Montage Die Montage darf ausschließlich von autorisiertem Fachpersonal durchgeführt werden. Um die Schutzart IP 67 zu erreichen, ist es erforderlich die Schlüsselaufnahme in eine saubere, ebene Metallplatte mit mindestens 2 mm Dicke einzubauen und die Schrauben mit einem Anzugs- drehmoment von mindestens 0,25 Nm anzuziehen. -
Seite 12: Elektrischer Anschluss
Handbuch EKS Schlüsselaufnahme seriell 6 Elektrischer Anschluss Der elektrische Anschluss darf ausschließlich von autorisiertem, EMV-geschultem Fachpersonal in spannungsfreiem Zustand durchgeführt werden. Für den Einsatz und die Verwendung gemäß den Anforderungen muss eine Spannungsversorgung mit dem Merkmal for use in class 2 circuits verwendet werden. -
Seite 13: Anschluss Serielle Schnittstelle
Handbuch EKS Schlüsselaufnahme seriell Anschluss serielle Schnittstelle 6.3.1 Anschlussschema RS232 PC oder SPS 9 - Pin 9 - Pin 25 - Pin Receive Data Transmit Data Data Term Ready Signal Ground Data Set Ready Request to Send Clear to Send Shield 6.3.2 Anschlussschema RS422... -
Seite 14: Inbetriebnahme
Handbuch EKS Schlüsselaufnahme seriell 7 Inbetriebnahme Die Inbetriebnahme in folgender Reihenfolge durchführen: 1. DIP-Schalter der Schlüsselaufnahme einstellen (siehe Seite 10 Kapitel 4.4). 2. Montage und elektrischen Anschluss auf korrekte Ausführung kontrollieren (siehe Seite 11 Kapitel 5 Montage und Seite 12 Kapitel 6 Elektrischer Anschluss). -
Seite 15: Betrieb Des Electronic-Key-Systems Über Die Serielle Schnittstelle
Handbuch EKS Schlüsselaufnahme seriell 8 Betrieb des Electronic-Key-Systems über die serielle Schnittstelle Besonderheiten der seriellen Schnittstelle Befindet sich ein Electronic-Key im Ansprechbereich der Schlüsselaufnahme, wechselt die LED auf der Vorderseite von grün auf gelb. Gleichzeitig wechselt das mit OUT bezeichnete Handshake-Signal (zur Verwendung als CTS-Signal) von inaktiv (0) auf aktiv (1). -
Seite 16: Besonderheiten Des Datenübertragungsprotokolls 3964R [1]
Die Anbindung der Schlüsselaufnahme mit serieller Schnittstelle in eine PC-Applikation des Benutzers wird durch ein optional erhältliches ActiveX Module (Best. Nr. 084 708) unterstützt (nutzbar bei ActiceX-fähigen Anwenderprogrammen unter MS Windows®). So kann EKS z. B. in Verbindung mit Prozess-Visualisierung eingesetzt werden. -
Seite 17: Zusammenfassung Der Wichtigsten Punkte
Handbuch EKS Schlüsselaufnahme seriell Dieses überwacht den zeitlichen Abstand der ankommenden Zeichen. Der Abstand zwischen zwei Zeichen darf nicht mehr als die Zeichenverzugszeit (ZVZ, typisch: 100 ms) betragen. Jeder im Telegrammkern enthaltene Wert 10 muss zweimal gesendet werden, damit der Kommunikations- partner erkennt, dass es sich hierbei um Nutzdaten und nicht um das Steuerzeichen DLE handelt (DLE- Verdopplung). -
Seite 18: Kommandos Zum Schreiben Und Lesen Eines Schreib-/Lese-Schlüssels
Der Schlüssel muss sich bei diesem Kommando in der Schlüssel-Aufnahme befinden und darf erst nach Empfang des Antworttelegramms aus dem Ansprechbereich entfernt werden. Kommandotelegramm (Telegrammkern, PC→ EKS, siehe Abbildung 2): TP (Geräte-Adr.) (Start-Adr. Nutzdaten) (Byte-Anzahl Nutzdaten) (Nutzdaten) Antworttelegramm (Telegrammkern, EKS → PC, siehe Abbildung 3): RF (Geräte-Adr.) (00 ) (Statusnummer) Inhalt Byte-Nr. -
Seite 19: Lesevorgang
Kommandotelegramm (Telegrammkern, PC → EKS, siehe Abbildung 4): TL (Geräte-Adr.) (Start-Adr. Nutzdaten) (Byte-Anzahl Nutzdaten) Antworttelegramm (Telegrammkern, EKS → PC, siehe Abbildung 5 oder Abbildung 6): Bei diesem Kommando gibt es zwei verschiedene Möglichkeiten einer Antwort: RL (Geräte-Adr.) (Start-Adr. Nutzdaten) (Byte-Anzahl Nutzdaten) (Nutzdaten) oder RF (Geräte-Adr.) (00... -
Seite 20: Auslesen Der Serien-Nummer
Handbuch EKS Schlüsselaufnahme seriell Inhalt Byte-Nr. Beschreibung ASCII hexadezimal dezimal Anzahl der Telegrammbytes 08 ... 7B 8 ... 123 Kommando-Identifikation Geräte-Adresse Start-Adresse der Nutzdaten 00 ... 73 0 ... 115 Byte-Anzahl der Nutzdaten 01 ... 74 1 ... 116 ASCII oder hexadezimal bzw. BCD 7 ... -
Seite 21: Kommando Zum Zurücksetzen
Handbuch EKS Schlüsselaufnahme seriell Kommando zum Zurücksetzen Über das Kommando-Telegramm TA kann die Schlüsselaufnahme per Software jederzeit in den Grundzustand zurückgesetzt werden. Kommandotelegramm (Telegrammkern, PC → EKS , siehe Abbildung 7): TA (Geräte-Adr.) (00 , 00 ) (00 Antworttelegramm (Telegrammkern, EKS → PC, siehe Abbildung 8): RF (Geräte-Adr.) (00... -
Seite 22: Befehlsübersicht
Handbuch EKS Schlüsselaufnahme seriell Befehlsübersicht Beschreibung Kommandotelegramm Antworttelegramm Schlüssel programmieren TP (siehe Kapitel 8.4.1) RF (siehe Kapitel 8.4.1) TL (siehe Kapitel 8.4.2 und 8.4.3) RL (siehe Kapitel 8.4.2) Schlüssel lesen (auch Auslesen der Seriennummer) oder RF (siehe Kapitel 8.4.2) Gerät zurücksetzen TA (siehe Kapitel 8.5) -
Seite 23: Haftungsausschluss
Verschmutzungen am Schlüssel und an der Schlüsselaufnahme mit einem weichen Tuch und lösungsmittelfreien, nicht abrasiven Reinigern entfernen. Instandsetzung nur durch den Hersteller. 11 Garantie Es gelten die „Allgemeinen Geschäftsbedingungen“ der EUCHNER GmbH + Co. KG. 12 Literaturhinweis [1] Handbücher der SIEMENS AG, Anschlusskomponenten für S7 Steuerungen Automatisierungssystem S7-300CPU-Daten... - Seite 24 EUCHNER GmbH + Co. KG Telefon 0711 / 75 97 - 0 Kohlhammerstraße 16 Telefax 0711 / 75 33 16 www.euchner.de . D-70771 Leinfelden-Echterdingen info@euchner.de...
