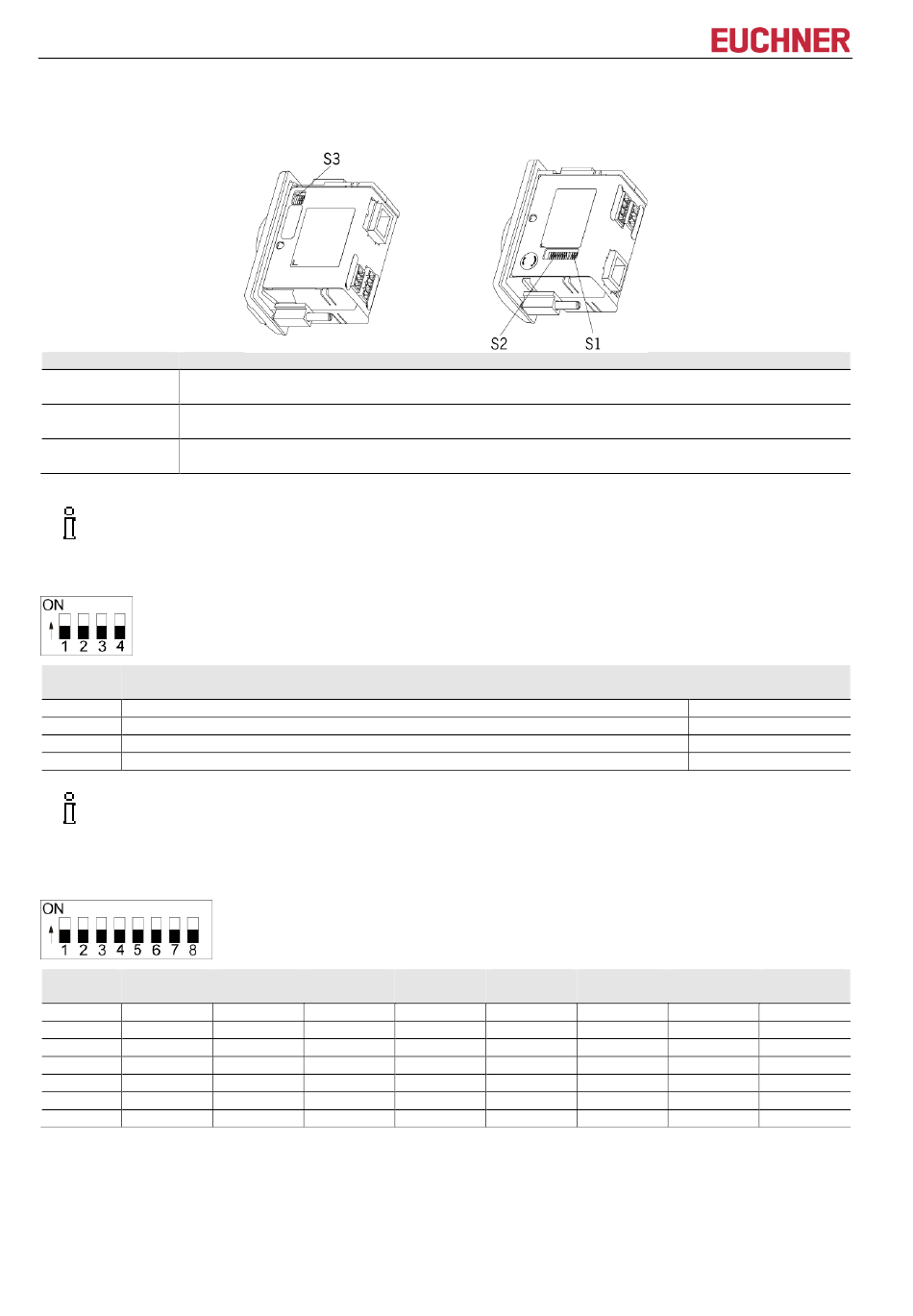

DIP-Schaltereinstellungen

Das Gerät verfügt über drei DIP-Schalter (S1, S2, S3).
DIP-Schalter Funktion
S1.1 ... S1.4; Schreib- und Leseeinstellungen
S1
(4-fach)
S2.1 ... S2.8; Einstellung eines festen DNS-Namen (nur für spezielle Anwendungen erforderlich)
S2
(8-fach)
S3.1 ...S3.4; Einstellungen für Netzwerkanbindung und Service
S3
(4-fach)
Information!
Die Übernahme der Einstellungen erfolgt ausschließlich beim Anlegen der Versorgungsspannung.

4.4.1 DIP-Schalter S1

DIP-
Funktion
Schalter
S1.1 ON = Schreibschutz für Schreib-/Lese-Schlüssel
S1.2 Ohne Funktion
S1.3 Ohne Funktion
S1.4 Ohne Funktion
Information!
Alle DIP-Schalter ohne Funktion (S1.2, S1.3 und S1.4) müssen unbedingt auf OFF stehen! Dadurch
werden Probleme durch eventuell zukünftig neu hinzukommende Funktionen vermieden.

4.4.2 DIP-Schalter S2

DNS- LSB
Name S2.1
EKS000 OFF
EKS001 ON
EKS002 OFF
EKS003 ON
... ...
EKS254 OFF
EKS255 ON
Seite 14/34
S2.2 S2.3
OFF OFF
OFF OFF
ON OFF
ON OFF
... ...
ON ON
ON ON
Technische Änderungen vorbehalten
S2.4 S2.5
OFF OFF
OFF OFF
OFF OFF
OFF OFF
... ...
ON ON
ON ON
Werkseinstellung
OFF
OFF
OFF
OFF
S2.6 S2.7
OFF OFF
OFF OFF
OFF OFF
OFF OFF
... ...
ON ON
ON ON
2100420-03-05/19
MSB
S2.8
OFF
OFF
OFF
OFF
...
ON
ON
