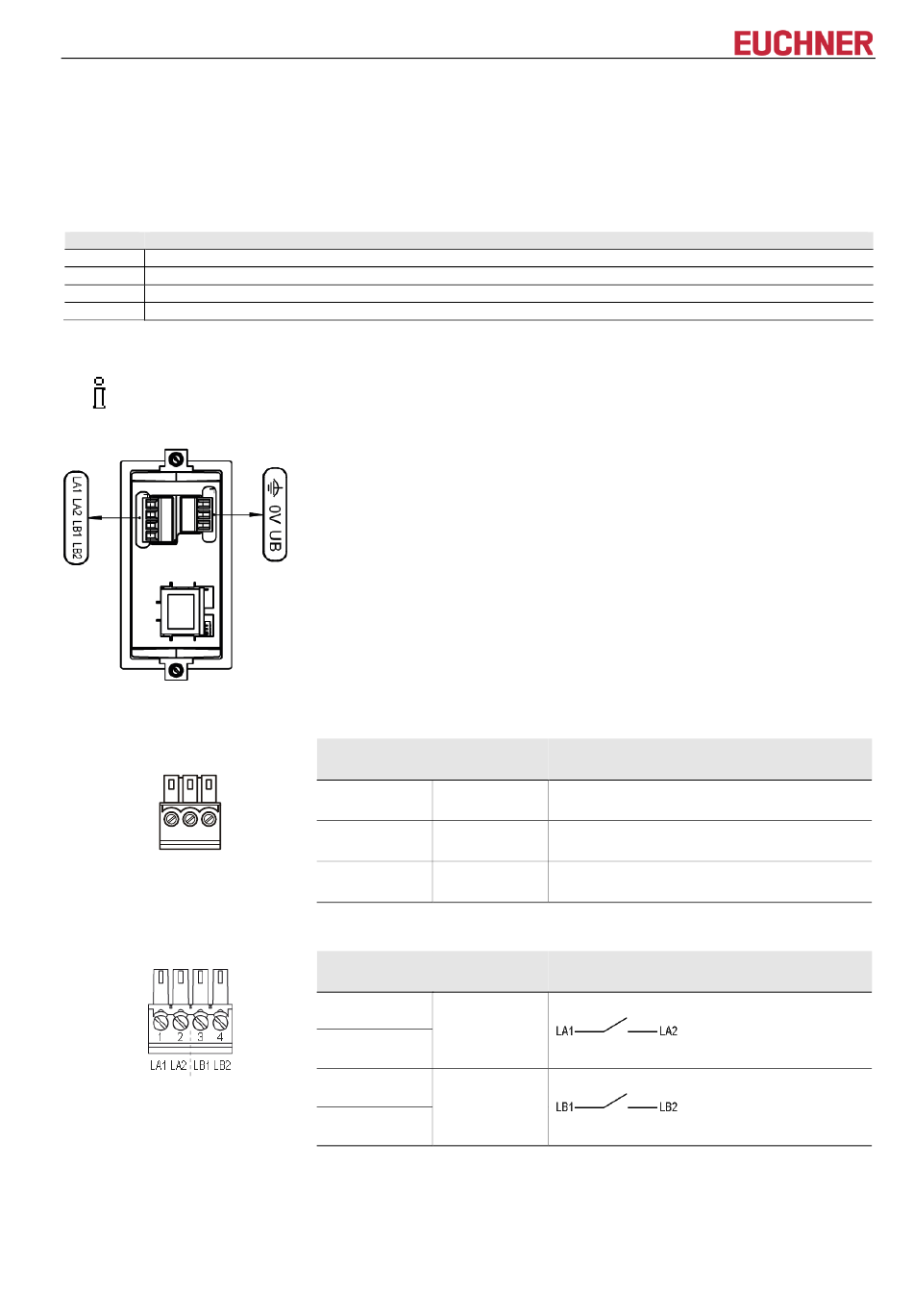

Handbuch EKS Schlüsselaufnahme Ethernet TCP/IP
4.3
Steckerbelegung
4.3.1 Anschlussbuchse Ethernet-Schnittstelle
Der Anschluss an der Schlüsselaufnahme ist als RJ45 (8P8C) Buchse, entsprechend ISO IEC 61754-24,
ausgeführt.
Pin
Funktion
1
Transmit Data + (TD+)
2
Transmit Data - (TD-)
3
Receive Data + (RD+)
6
Receive Data - (RD-)
4.3.2 Anschlussklemmenbelegung
Information!
Die steckbaren Anschlussklemmen sind der Schlüsselaufnahme beigelegt.
4.3.2.1 Anschluss Spannungsversorgung
1 2 3
Steckbare Anschlussklemme 3-polig
mit Schraubanschluss
4.3.2.2 Steckbare Schraubklemmen Ausgänge LA1/LA2 und LB1/LB2 (nur EKS FSA)
Steckbare Anschlussklemme
2 x 2-polig
mit Schraubanschluss
2100420-03-05/19
Pin
Bezeichnung
1
UB
2
0V
3
Funktionserde
Pin
Kanal
1
LA
2
3
LB
4
Technische Änderungen vorbehalten
Funktion
Versorgungsspannung DC + 24 V
Versorgungsspannung DC 0 V
elektrisch leitend mit dem Gehäuse verbunden
Funktion
Schließerkontakt Kanal LA
Schließerkontakt Kanal LB
Seite 13/34
