Handbuch EKS Schlüsselaufnahme Ethernet TCP/IP
Der Datenträger im Electronic-Key ist mit einem kombinierten Speicherbereich ausgestattet:
 116 Bytes E
2 PROM (programmierbar) plus zusätzlich 8 Bytes ROM (Seriennummer)
Der programmierbare Speicher mit 116 Bytes ist in 4-Byte-Blöcken organisiert. Dies bedeutet, es muss immer in
einem Vielfachen von 4 Bytes großen Blöcken geschrieben werden.
3.1.2 Zusätzliche Funktionen der Ausführung EKS FSA
Die Ausführung EKS FSA verfügt über zwei zusätzliche Schaltkontakte (Halbleiter-Relais) LA1/LA2 und optional
LB1/LB2, die abgeschaltet sind, solange sich kein Schlüssel in der Schlüsselaufnahme befindet oder der
Schlüssel nicht gelesen werden kann.
Die Schaltkontakte sind galvanisch von der Geräteelektronik und voneinander getrennt. Es kann wahlweise
Wechselspannung oder Gleichspannung geschaltet werden.
Jeder der Kontakte wird von einem eigenen Prozessor diversitär angesteuert, der beim Entfernen des
Schlüssels die Kontakte öffnet (siehe Abbildung Blockschaltbild EKS FSA).

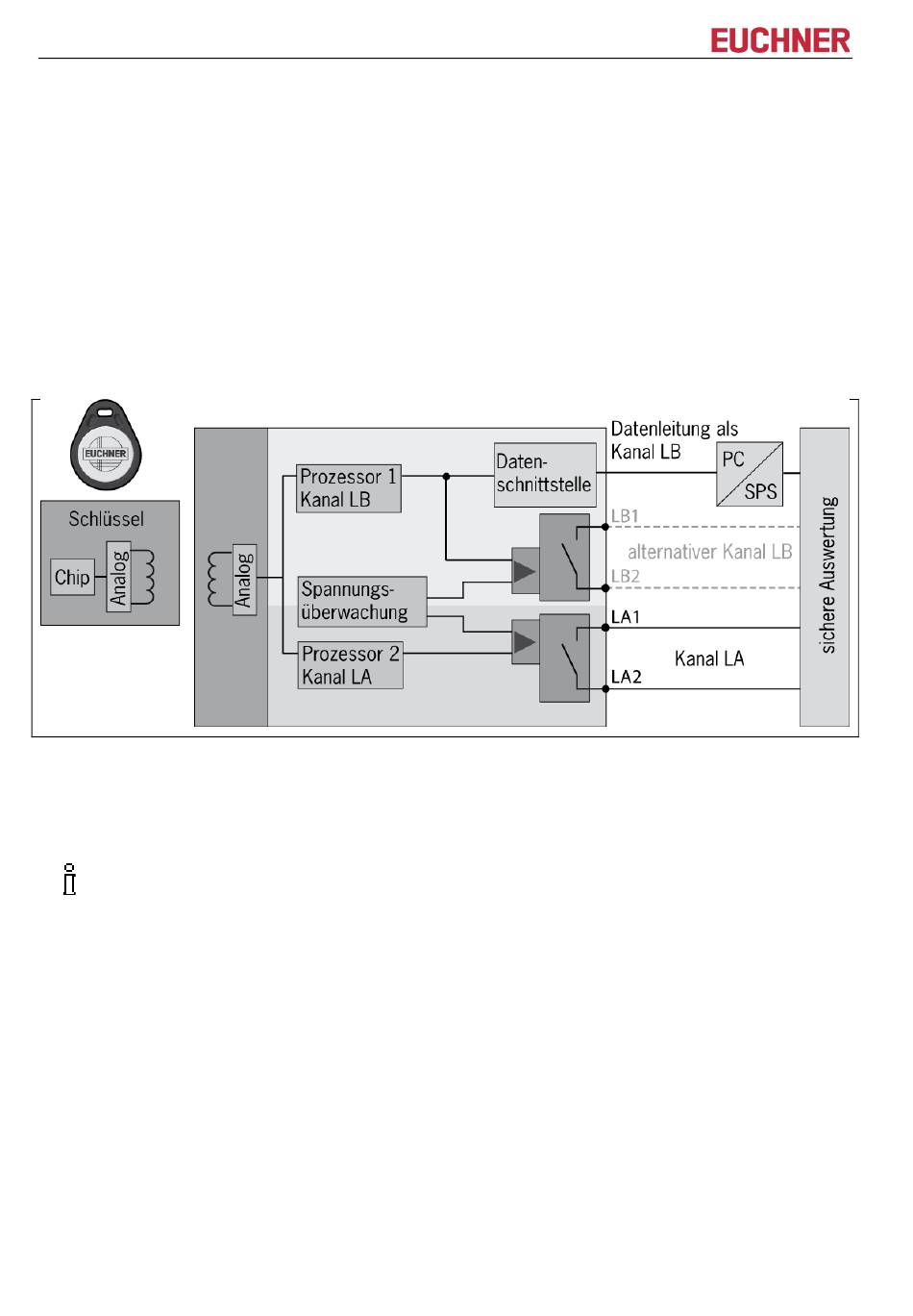

Abbildung 2: Blockschaltbild EKS FSA
Durch die getrennte Auswertung von Kanal LA und Kanal LB kann das Gerät EKS FSA in Verbindung mit einer
sicheren Auswertung in sicherheitsgerichteten Anwendungen eingesetzt werden. Eine integrierte
Spannungsüberwachung schaltet die Schaltkontakte LA und LB ab, wenn die Spannungsversorgung außerhalb
der erlaubten Toleranz liegt (siehe Kapitel 4.2).
Information!
Die Schaltkontakte FSA schließen bei platziertem Schlüssel, unabhängig von der Datenbelegung auf
dem Speicher.
Seite 10/34 Technische Änderungen vorbehalten 2100420-03-05/19
