Busanschluß
Die Gesamtlänge des Anschluss- bzw. Abzweigkabels
für ein Segment ist wie in untenstehender Tabelle
angegeben beschränkt:
Anschluss-/Abzweigkabellänge
Übertragungs-
geschwindigkeit
9,6-93,75 kBaud 96
187,5 kBaud 75
500 kBaud 30
1,5 mBaud 10
3-12 mBaud ohne
Die Kabellängenangaben in obenstehender Tabelle
gelten für Buskabel mit folgenden Eigenschaften:
MG.90.A5.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
FCM 300 / FCD 300 / VLT
Max. Verbindungskabel-
länge pro Segment [m]
®
2800 / DP V1 PROFIBUS
- Impedanz: 135 bis 165 Ohm bei einer
Messfrequenz von 3 bis 20
MHz.
- Widerstand: < 110 Ohm/km
- Kapazität: < 30 pF/m
- Dämpfung: max. 9 dB über die gesamte
Drahtlänge
- Querschnitt: max. 0,34 mm
22
- Kabeltyp: verdrillte Doppelleitung
1 x 2, 2 x 2, oder 1 x 4 Drähte
- Abschirmung: Kupferschirmgeflecht
oder Schirmgeflecht und
Folienschirm
Um Impedanzunterschiede zu vermeiden, sollte
im gesamten Netzwerk der gleiche Kabeltyp
eingesetzt werden.

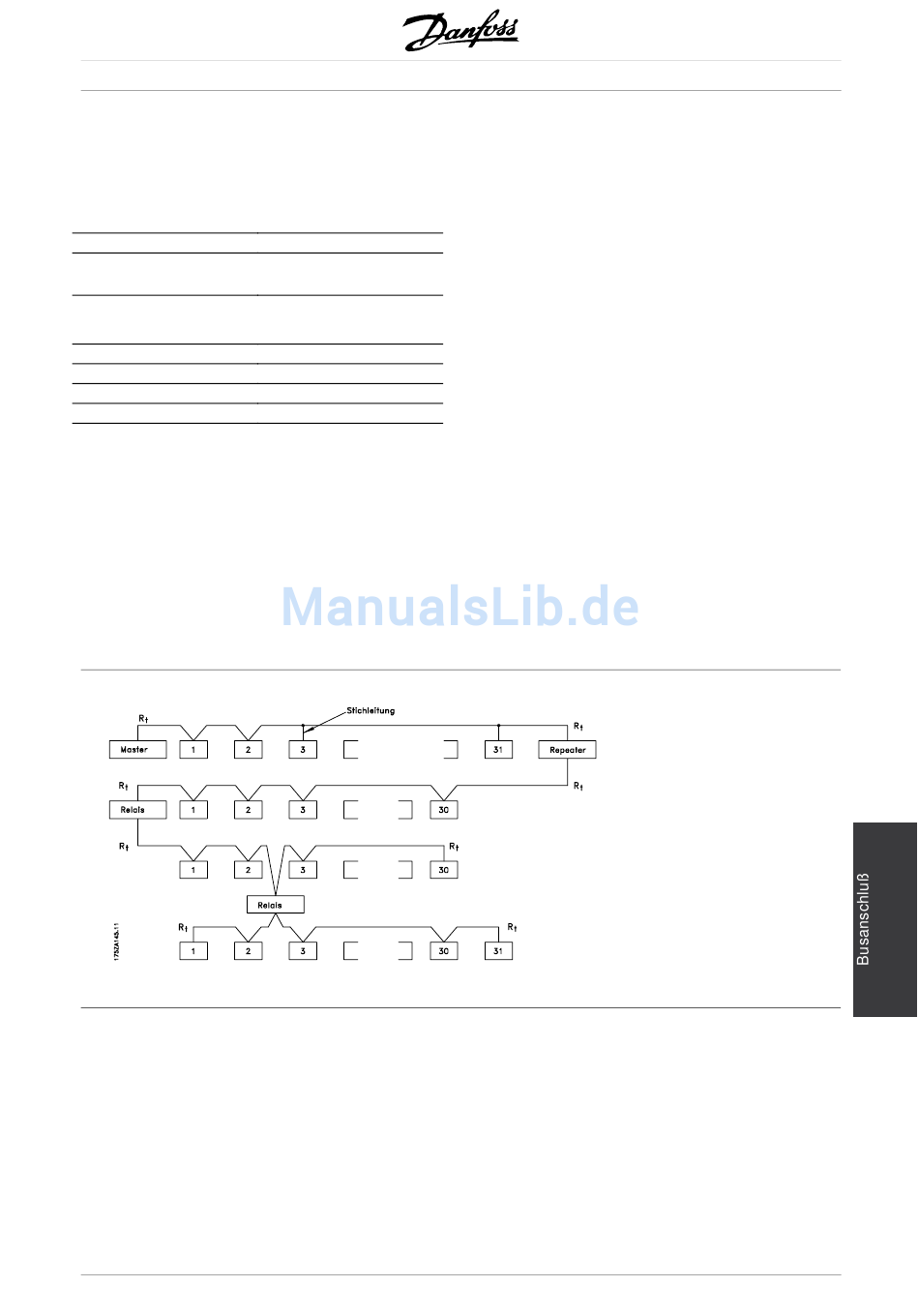

Die Zahlen in folgender Abbildung gibt die maximale
Stationsanzahl pro Segment an. Es handelt sich hierbei
nicht um die Stationsadressen, da jede Netzwerkstation
eine eindeutige Adresse besitzen muss.
Segment 1
Segment 2
Segment 3
Segment 4
R
t
2
, gemäß AWG
= Abschlusswiderstände
