Der Busabschluss - FCM 300
1 = RxD/TxD-P∼ (rotes Kabel)
Es ist wichtig, dass die Busleitung richtig terminiert
ist. Eine fehlangepasste Impedanz kann zu
Reflexionen in der Leitung führen, wodurch die
Datenübermittlung verfälscht wird.
- Der PROFIBUS verfügt über eine entsprechende
Terminierung, die mit den Schaltern des
RS485-Schalterblock links neben Klemmenblock

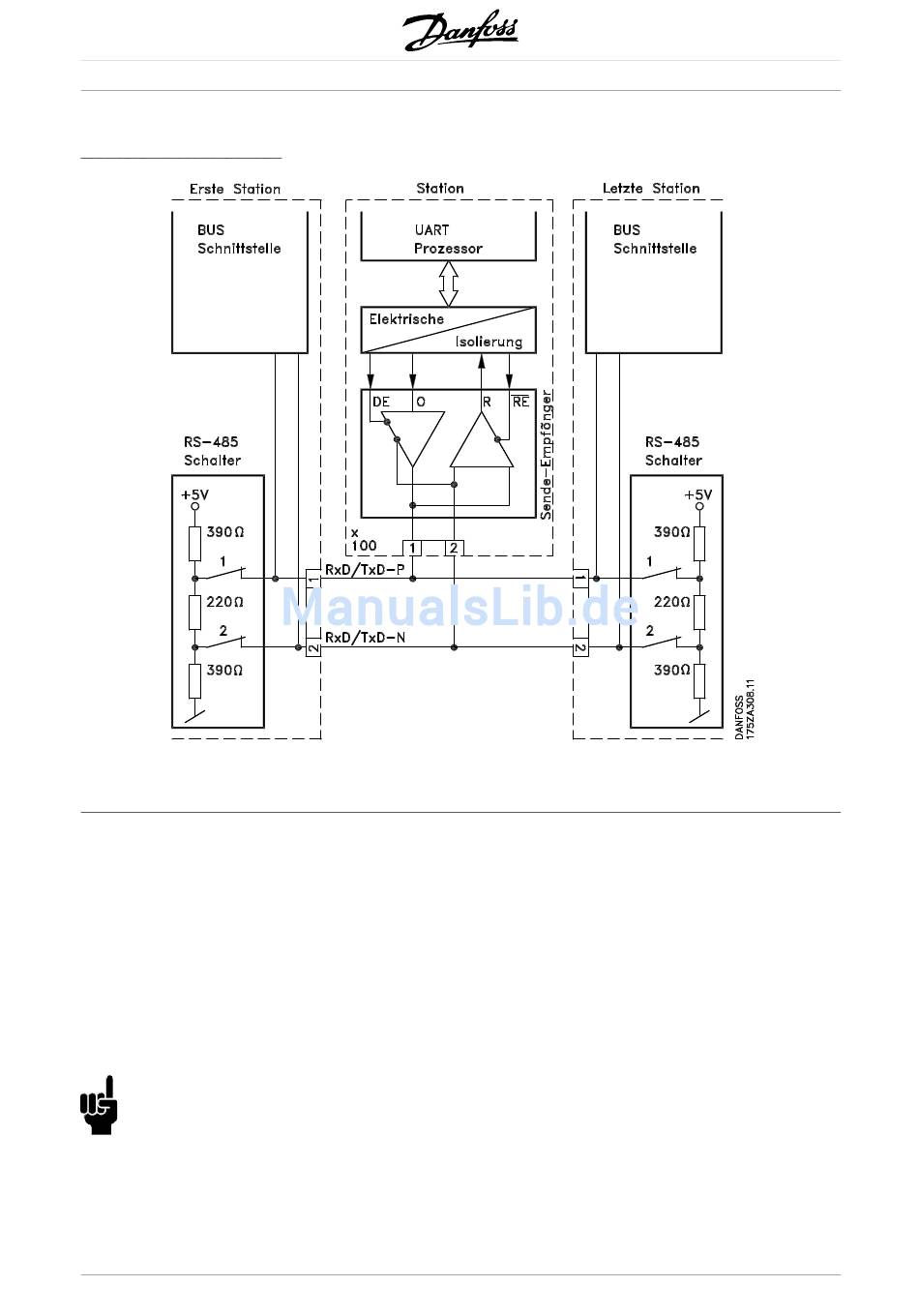

X100 aktiviert werden kann (siehe unten
stehende Zeichnung). Die Schalter sollten für die
Bus-Terminierung eingeschaltet sein.
ACHTUNG!:
Die Schalter sollten niemals mit unterschiedlicher
Schalterstellung eingestellt werden. Beide
Schalter sollten entweder ein- oder
ausgeschaltet (ON oder OFF) sein.
- Die meisten Master und Busverstärker sind mit
eigenen Terminierungen ausgerüstet.
12
FCM 300 / FCD 300 / VLT
MG.90.A5.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
2800 / DP V1 PROFIBUS
2 = RxD/TxD-N∼ (grünes Kabel)
- Wird ein externer (aus drei Widerständen
bestehender) Terminierungskreis an die
Busleitung angeschlossen, muss eine
5-V-Einspeisung vorgesehen werden. Achtung:
diese muss eine Potenzialtrennung zur
Wechselstromeinspeisung aufweisen.
