Der Busanschluss
68 = RxD/TxD-P∼ (rotes Kabel)
Es ist wichtig, dass die Busleitung richtig terminiert
ist. Eine fehlangepasste Impedanz kann zu
Reflexionen in der Leitung führen, wodurch die
Datenübermittlung verfälscht wird.

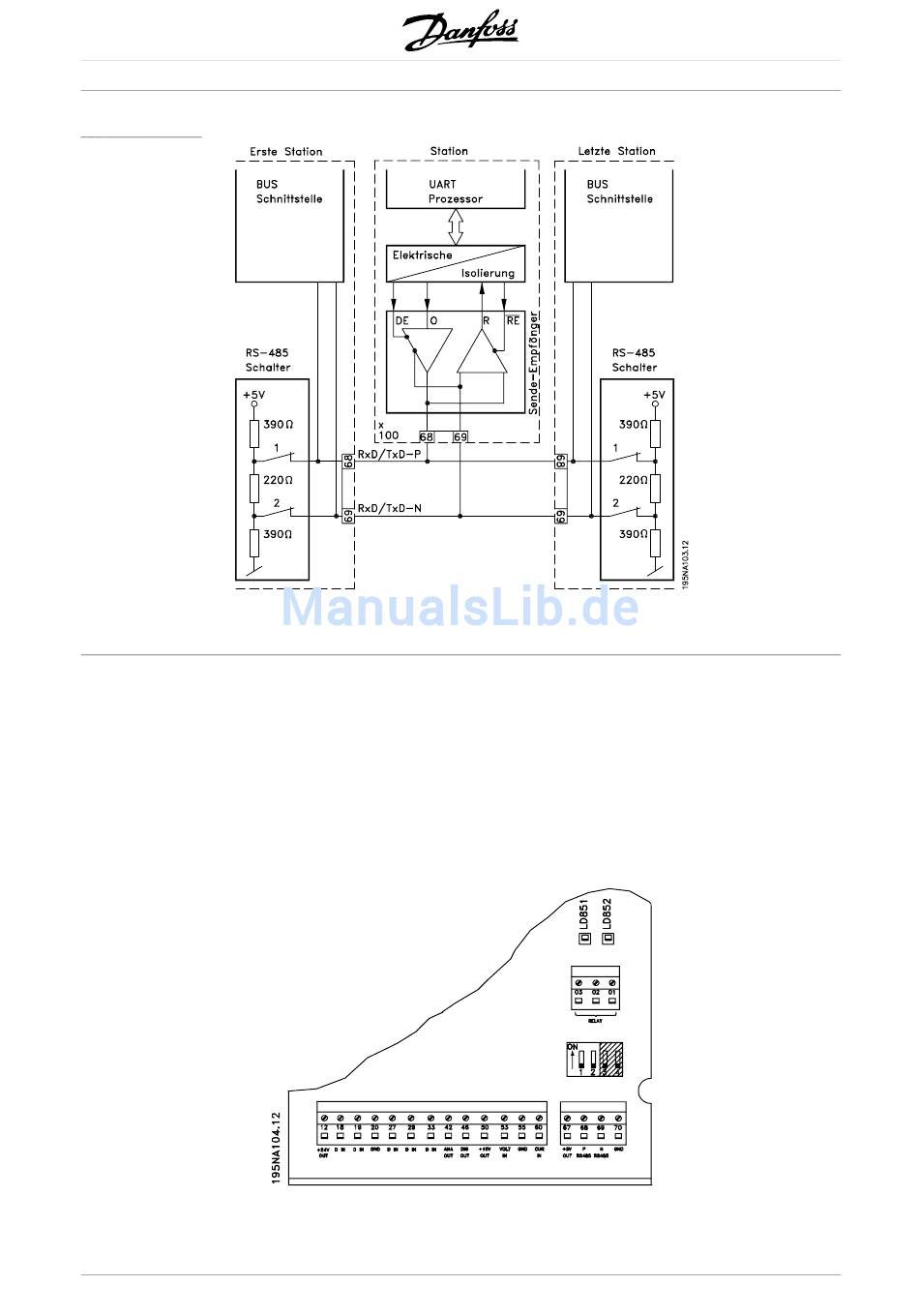

- Der PROFIBUS verfügt über eine entsprechende
Terminierung, die mit den Schaltern
des RS485-Schalterblock über dem
Anschlussklemmenblock 67-70 aktiviert
werden kann (siehe unten stehende Zeichnung).
18
FCM 300 / FCD 300 / VLT
MG.90.A5.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
2800 / DP V1 PROFIBUS
69 = RxD/TxD-N∼ (grünes Kabel)
Die Schalter 1 und 2 müssen eingeschaltet
sein, um den Bus zu terminieren.
- Die meisten Master und Busverstärker sind mit
eigenen Terminierungen ausgerüstet.
- Wird ein externer (aus drei Widerständen
bestehender) Terminierungskreis an die
Busleitung terminiert, muss eine 5-V-Einspeisung
vorgesehen werden. Achtung: diese muss eine
Potenzialtrennung zur Wechselstromeinspeisung
aufweisen.
