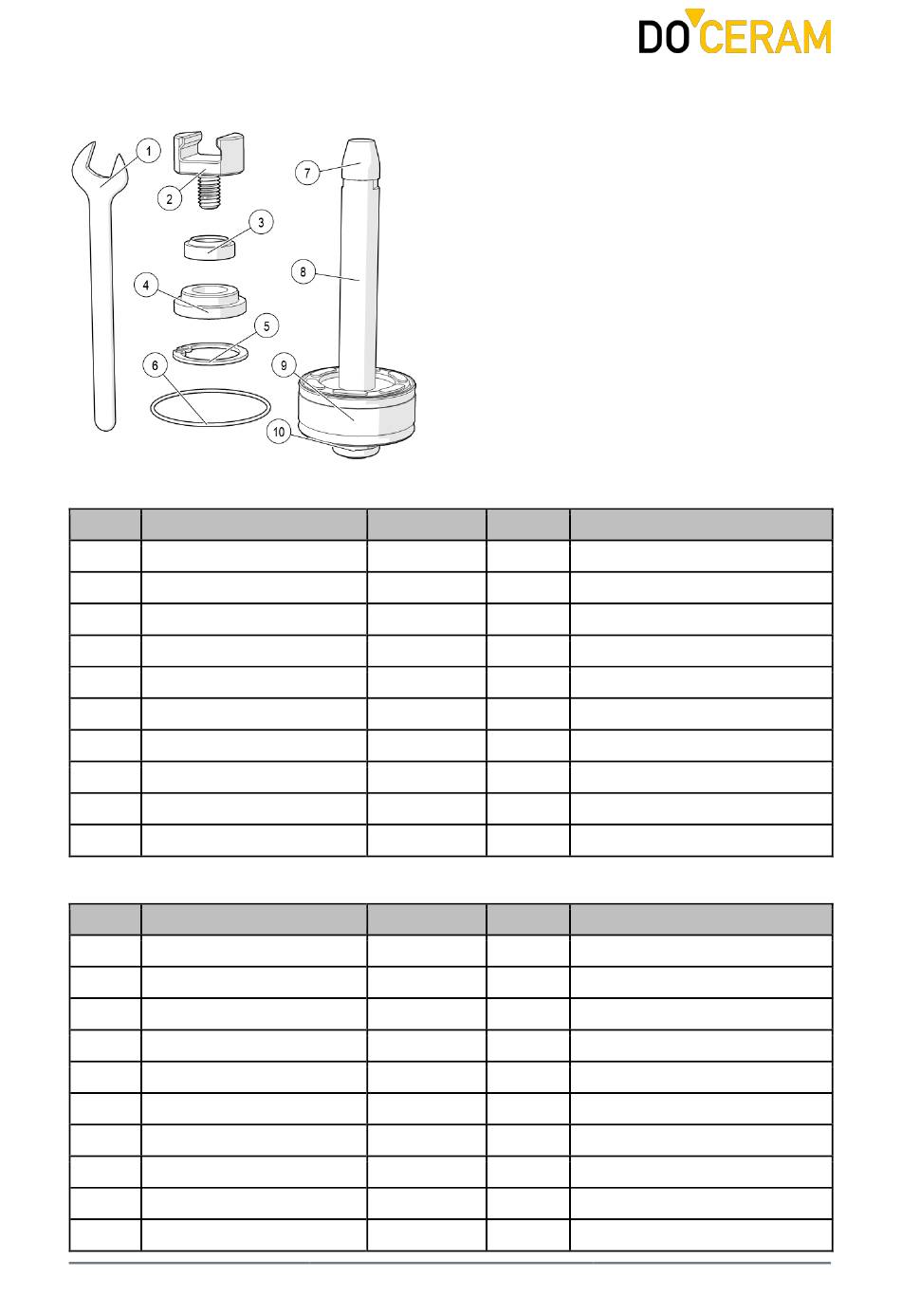

7 ERSATZTEILE
7.1 ERSATZTEILSET MODULMASTER N100 (ART.-NR. 7910300000)
Pos.
Bezeichnung
(1)
8 mm Einmaul-Schlüssel
(2)
Kolbenstangenaufsatz
(3)
Zylinderdichtung
(4)
Gleitlager
(5)
Sicherungsring
(6)
O-Ring
(7)
Einführhilfe
(8)
Kolbenstange
(9)
Kolben 100
(10)
Sicherungsmutter
7.2 ERSATZTEILSET MODULMASTER N200, N300, S300 (ART.-NR. 7930300000)
Pos.
Bezeichnung
(1)
8 mm Einmaul-Schlüssel
(2)
Kolbenstangenaufsatz
(3)
Zylinderdichtung
(4)
Gleitlager
(5)
Sicherungsring
(6)
O-Ring
(7)
Einführhilfe
(8)
Kolbenstange
(9)
Kolben 200 + 300
(10)
Sicherungsmutter
1910300144
Artikel-Nr.
Menge
1703301458
1
1703301213
1
1123300003
1
1123300007
1
1703301427
1
1123300006
1
1703301643
1
1703301425
1
1703301561
1
1703301426
1
Artikel-Nr.
Menge
1703301458
1
1703301213
1
1123300003
1
1123300007
1
1703301427
1
1123300006
1
1703301643
1
1703301425
1
1703301066
1
1703301426
1
Rev. 01 - 09.2019
Bemerkung
Ø 20 mm x 1 mm
Ø 32 mm x 1 mm
Kolben ohne Magnet
M8
Bemerkung
Ø 20 mm x 1 mm
Ø 32 mm x 1 mm
Magnetkolben
M8
Seite 26 von 32
