5.3.3

PNEUMATISCHE VERSORGUNG

Betriebsdruck: 2 bis 4 bar
Druckluftqualität: Sauber, trocken und frei von Verunreinigungen (ISO 8573-1:2010 [7:4:4])
Schlauch: Druckluftleitung mit 6 mm Außendurchmesser
Überschreiten Sie nicht den Betriebsdruck!
Ein zu hoher Betriebsdruck erhöht den Verschleiß der verbauten Komponenten
und kann zu einem vorzeitigen Ausfall der Schweißvorrichtung führen und zur
Gefahr für Personen werden.
Verwenden Sie stets ordnungsgemäß aufbereitete Druckluft!
Je nach Aufbau und Anwendung des ModulMasters kann der Betriebsdruck
innerhalb des angegebenen Bereichs variieren.

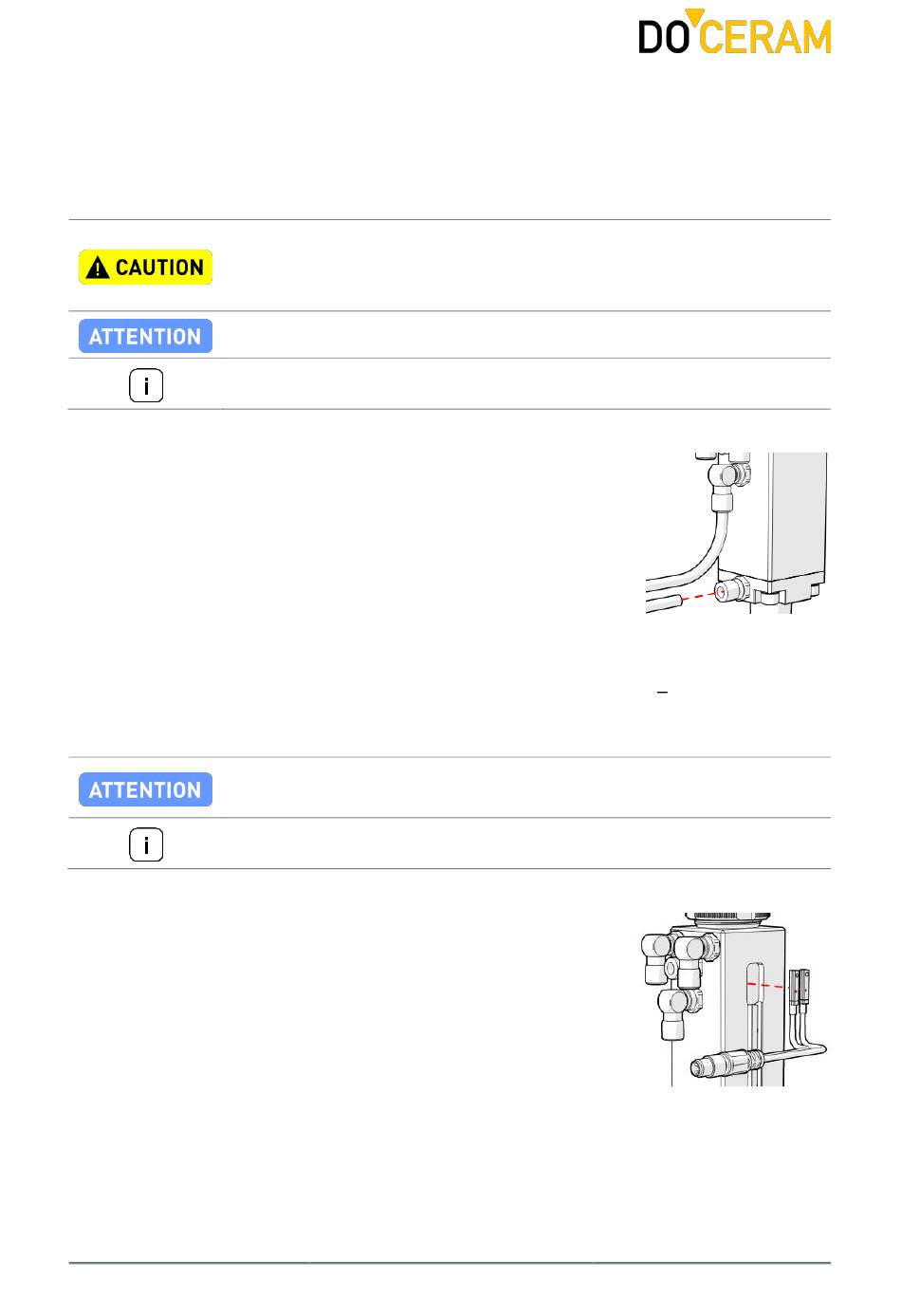

5.3.3.1 MONTAGE DER DRUCKLUFTLEITUNG


Stecken Sie die Schläuche bis zum Anschlag in die
Schlauchanschlüsse des Kühlsystems.
5.3.4

SENSOREN (NUR BEI N200, N300 UND S300)

Jeder ModulMaster, welcher mit einem Sensor ausgestattet ist, wird mit den originalen
produktbegleitenden Informationen des Sensor-Herstellers ausgeliefert
Montageanleitung des ModulMasters ersetzt diese nicht. Wichtige Informationen zur
Installation der Sensoren sind diesen Dokumenten zu entnehmen.
Beachten Sie die produktbegleitenden Informationen zu Ihrem Sensor!
Schützen Sie den Sensor inkl. Kabel vor Schweißspritzern und Hitze!
In einigen Anwendungen macht es Sinn, die Sensoren kopfüber zu installieren
(andersherum als auf den Bildern dargestellt).

5.3.4.1 MONTAGE DES SENSORS 200 (N200 MIT POSITIONSERKENNUNG)


Schieben Sie die zwei Sensoren über die Ausfräsung in die
C-Nuten des Zylindergehäuses.

Fixieren Sie die Sensoren grob über die Klemmschrauben.

Schließen Sie das Kabel an.

Richten Sie die Sensoren anhand Ihres Messbereiches aus.

Sichern Sie die Sensoren vor dem Verrutschen mit der
Klemmschraube.
1910300144 Rev. 01 - 09.2019
die
Seite 19 von 32
