Dichtungspaket - DOCERAM ModulMaster Originalmontageanleitung

6.2.7

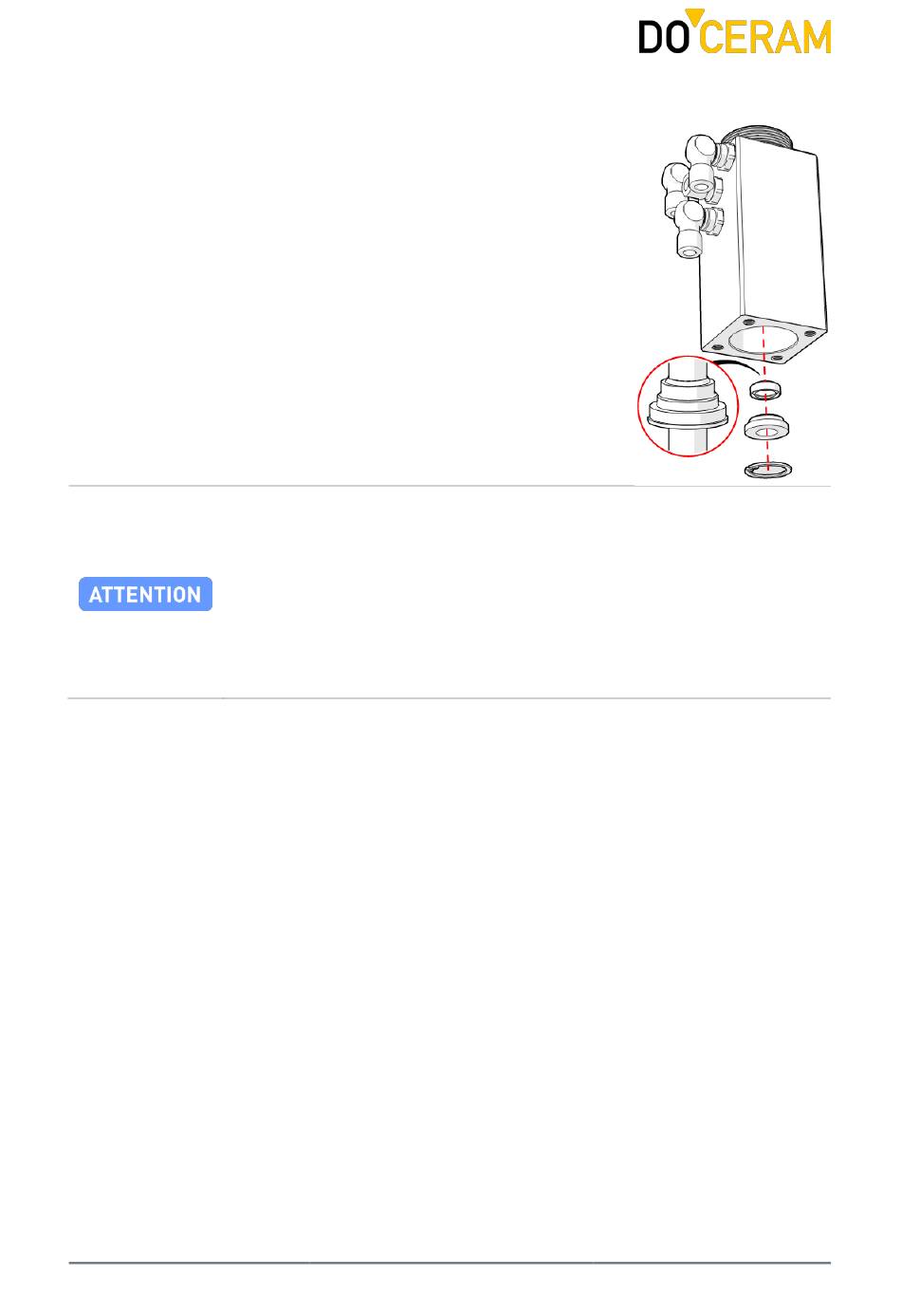

DICHTUNGSPAKET

Demontage

Entfernen Sie den Sicherungsring mit einer
Sicherungsringzange.

Schlagen Sie das Gleitlager beispielsweise mit einem
Splinttreiber und einem Schonhammer von oben nach unten
aus dem Zylindergehäuse heraus.

Entfernen Sie die Zylinderdichtung aus dem Zylindergehäuse.
Montage

Reinigen Sie die Stufensenkungen des Zylindergehäuses
beispielsweise mit einem Tuch und Druckluft.

Führen Sie die Zylinderdichtung in das Zylindergehäuse ein
und achten Sie dabei auf den richtigen Sitz.

Pressen Sie das Gleitlager bis zum Anschlag in die
Stufensenkung ein.

Setzen Sie den Sicherungsring in das Zylindergehäuse ein.
Ersetzen Sie das Gleitlager und die Zylinderdichtung nach Demontage!
Sobald das Gleitlager und die Zylinderdichtung verbaut waren, ersetzen Sie diese
Komponenten (vgl. Kapitel 7).
Achten Sie auf den richtigen Sitz der Zylinderdichtung!
Das Fettdepot der Zylinderdichtung (Aussparung) muss nach unten in Richtung
des Kolbens zeigen.
Verwenden Sie keine scharfkantigen Gegenstände!
Achten Sie darauf, die Zylinderdichtung und das Gleitlager bei der Montage nicht
zu beschädigen.
1910300144 Rev. 01 - 09.2019 Seite 25 von 32
