6.2.6

KOLBENEINHEIT

Demontage


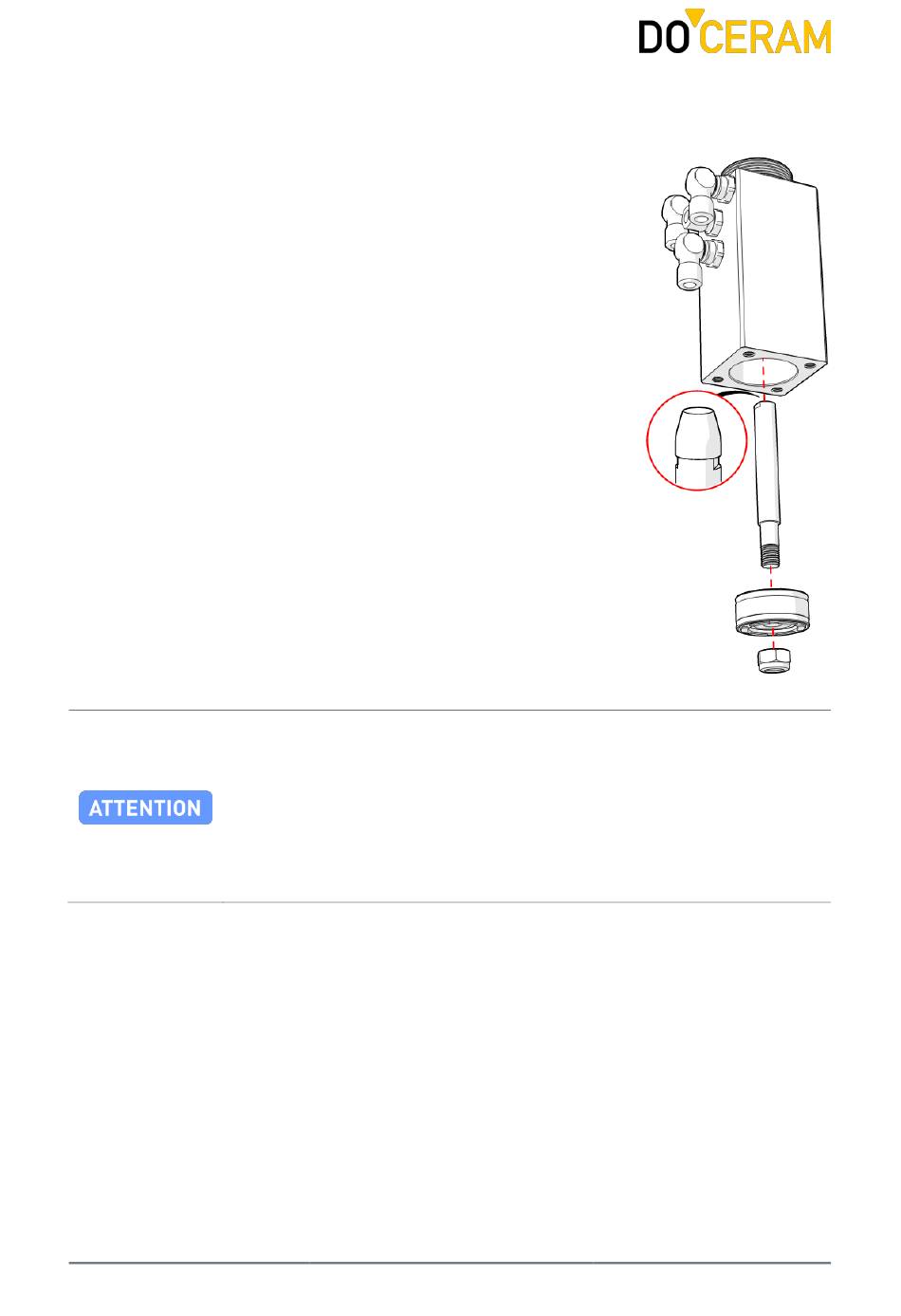

Drücken Sie die Kolbeneinheit nach unten aus dem
Zylindergehäuse.

Sichern Sie die Kolbenstange mit dem 8 mm Einmaul-
Schlüssel (vgl. Abschnitt 6.1.5) gegen das Verdrehen und
lösen Sie die Sicherungsmutter mit einem 13 mm
Maulschlüssel von der Kolbenstange.

Entfernen Sie den Kolben von der Kolbenstange.
Montage

Stecken Sie den Kolben auf die Kolbenstange.

Sichern Sie die Kolbenstange mit dem 8 mm Einmaul-
Schlüssel (vgl. Abschnitt 6.1.5) gegen das Verdrehen und
schrauben Sie die Sicherungsmutter mit einem 13 mm
Maulschlüssel auf die Kolbenstange.

Schrauben Sie die Einführhilfe (vgl. Abschnitt 6.1.5) in die
Kolbenstange.

Reinigen Sie das Kolbenrohr (Zylindergehäuse) und
gegebenenfalls die Kolbeneinheit.

Schmieren Sie das Kolbenrohr (Zylindergehäuse) und die
Kolbeneinheit mit Kolbenfett (vgl. Abschnitt 6.1.4).

Führen Sie die Kolbeneinheit in das Zylindergehäuse ein und
achten Sie darauf, dass die Dichtlippen des Kolbens nicht
umklappen.

Bringen Sie die Kolbeneinheit in die maximale Ausfahrposition
und entfernen Sie die Einführhilfe.
Beachten Sie das maximale Anzugsdrehmoment!
Das maximale Anzugsdrehmoment für die Sicherungsmutter beträgt 15 Nm.
Verwenden Sie die Einführhilfe!
Damit die Zylinderdichtung beim Einführen der Kolbenstange nicht beschädigt
wird, verwenden Sie die Einführhilfe.
Verwenden Sie keine scharfkantigen Gegenstände!
Achten Sie darauf, dass die Zylinderdichtung und die Kolbendichtlippen nicht
beschädigt werden.
