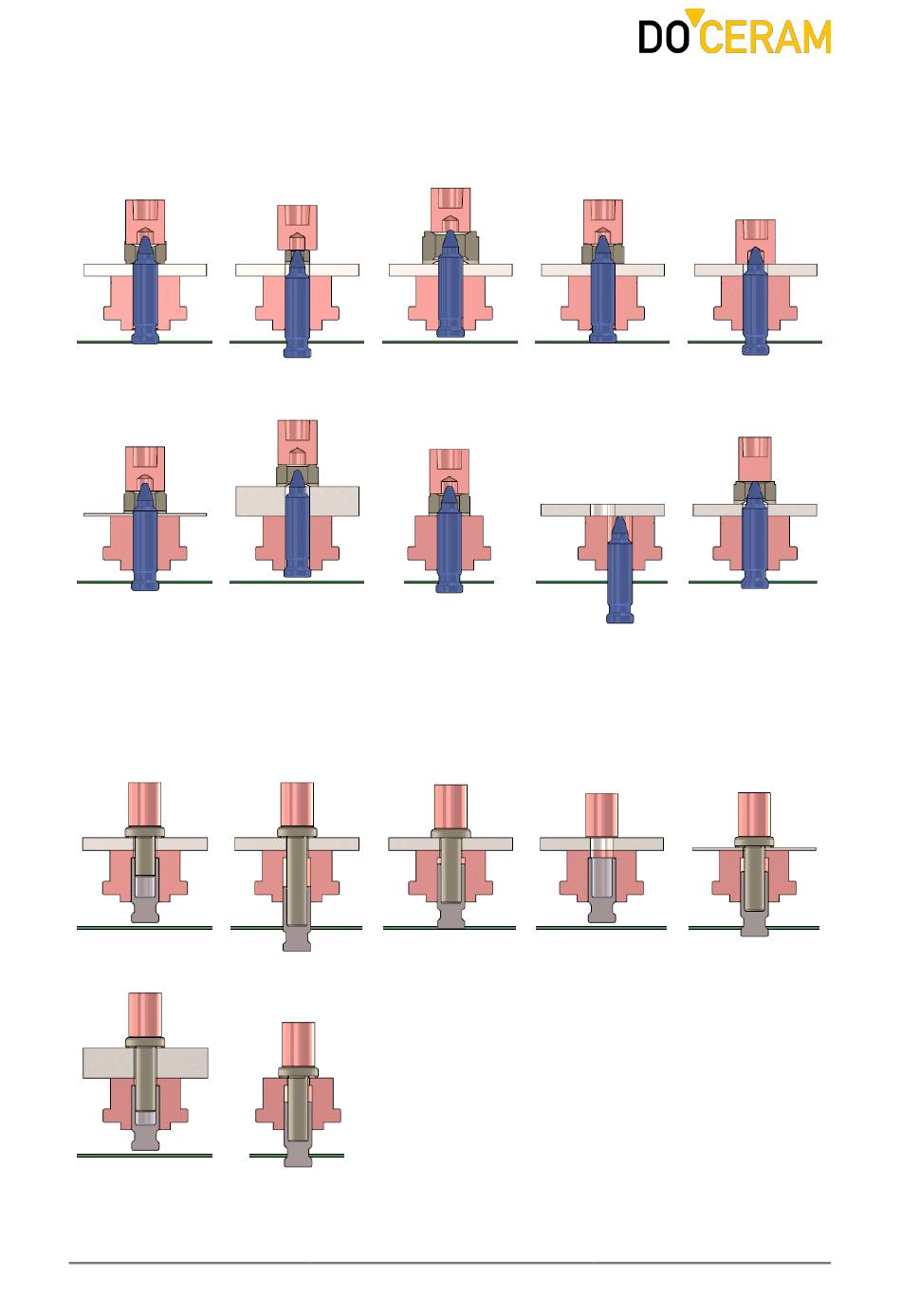

4.3.2.1 FEHLERBILDER N300

Mit der Sensorik des ModulMasters N300 können unter anderem die nachfolgenden Fehler
im Schweißprozess vermieden werden:
Mutter falsch herum Mutter zu klein Mutter zu groß Mutter ohne Mutter fehlt
Schweißbuckel
Blech zu dünn Blech zu dick Blech fehlt Blech falsch Oberelektrode ohne
positioniert Bohrung

4.3.2.2 FEHLERBILDER S300

Mit der Sensorik des ModulMasters S300 können unter anderem die nachfolgenden Fehler
im Schweißprozess vermieden werden:
Schraube zu kurz Schraube zu lang Schraube ohne Schraube fehlt Blech zu dünn
Schweißbuckel
Blech zu dick Blech fehlt
