5.3.1 KÜHLSYSTEM
Medium: Kühlwasser
Wassertemperatur: +15 bis +35 °C
Durchflussmenge: 80 bis 120 L/h
Schlauch: Kühlwassergeeignet mit 6 mm Außendurchmesser
Überschreiten Sie nicht die maximale Wassertemperatur!
Um eine ausreichende Kühlung der Schweißvorrichtung zu gewährleisten, darf
die maximale Wassertemperatur von 35 °C nicht überschritten werden.
Unterschreiten Sie nicht die minimale Durchflussmenge!
Um eine ausreichende Kühlung der Schweißvorrichtung zu gewährleisten, darf
die minimale Durchflussmenge von 80 L/h nicht unterschritten werden.

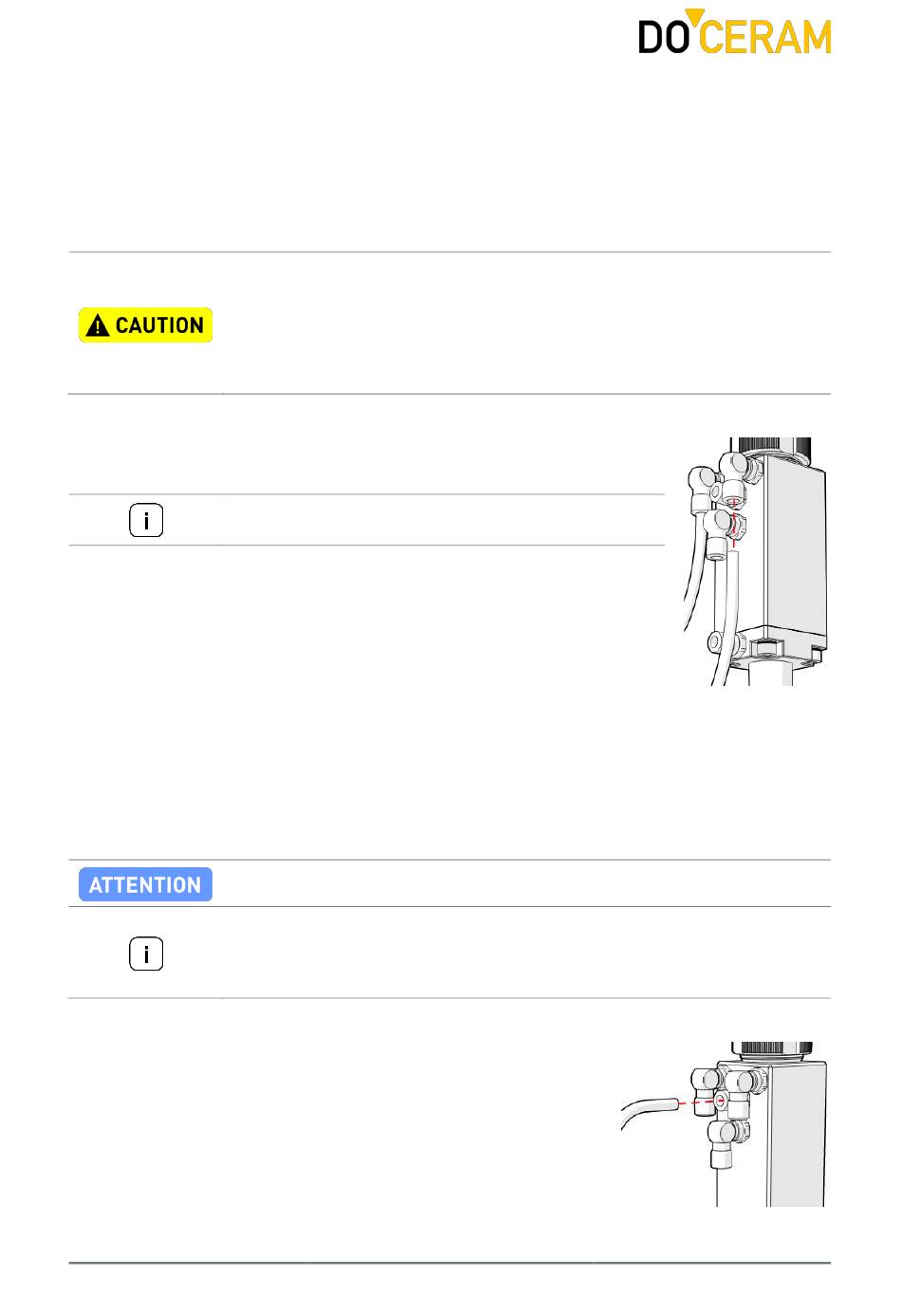

5.3.1.1 MONTAGE DER KÜHLWASSERLEITUNG

Stecken Sie die Schläuche bis zum Anschlag in die
Schlauchanschlüsse des Kühlsystems.
Sie können frei wählen, welcher der beiden Anschlüsse
den Zu- bzw. Ablauf bildet.
5.3.2

REINIGUNGSSYSTEM

Medium: Druckluft
Betriebsdruck: Prozessabhängig (Empfehlungsbereich: 2 bis 6 bar)
Druckluftqualität: Sauber, trocken und frei von Verunreinigungen (ISO 8573-1:2010 [7:4:4])
Schlauch: Druckluftleitung mit 6 mm Außendurchmesser
Verwenden Sie stets ordnungsgemäß aufbereitete Druckluft!
Die Druckluftmenge für das Reinigungssystem ist stark prozessabhängig und
muss individuell geregelt werden. Die Reinigungsluft soll das Eindringen von
Schmutzpartikeln und das Anhaften von Schweißspritzern verhindern und kann
zudem als weiteres Kühlsystem fungieren.

5.3.2.1 MONTAGE DER REINIGUNGSLUFTLEITUNG


Stecken Sie den Schlauch bis zum Anschlag in den
Schlauchanschluss des Reinigungssystems.
1910300144 Rev. 01 - 09.2019 Seite 18 von 32
