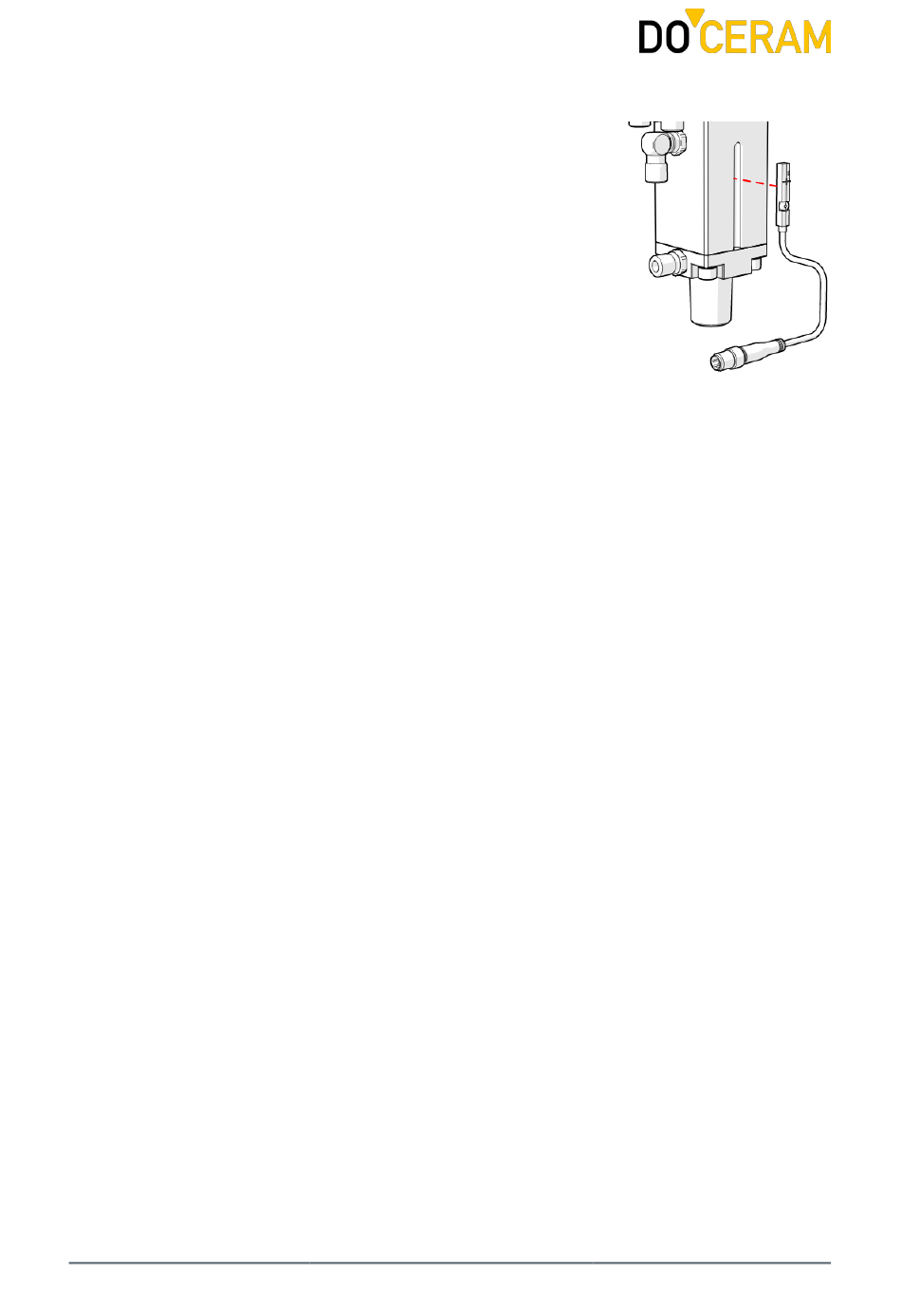

5.3.4.2 MONTAGE DES SENSORS 300 (N300 UND S300 MIT WEGMESSSYSTEM)


Schieben Sie den Sensor in die T-Nuten des
Zylindergehäuses.

Fixieren Sie den Sensor über die Klemmschraube.

Schließen Sie das Kabel an.

Richten Sie den Sensor anhand Ihres Messbereiches aus.

Sichern Sie den Sensor vor dem Verrutschen mit der
Klemmschraube.
5.4 FUNKTIONSPRÜFUNG
Nachdem die Schweißvorrichtung in die Schweißanlage integriert wurde, führen Sie eine
Funktionsprüfung durch. Gängige Fehler und Lösungsvorschläge finden Sie in dem Kapitel 8.
