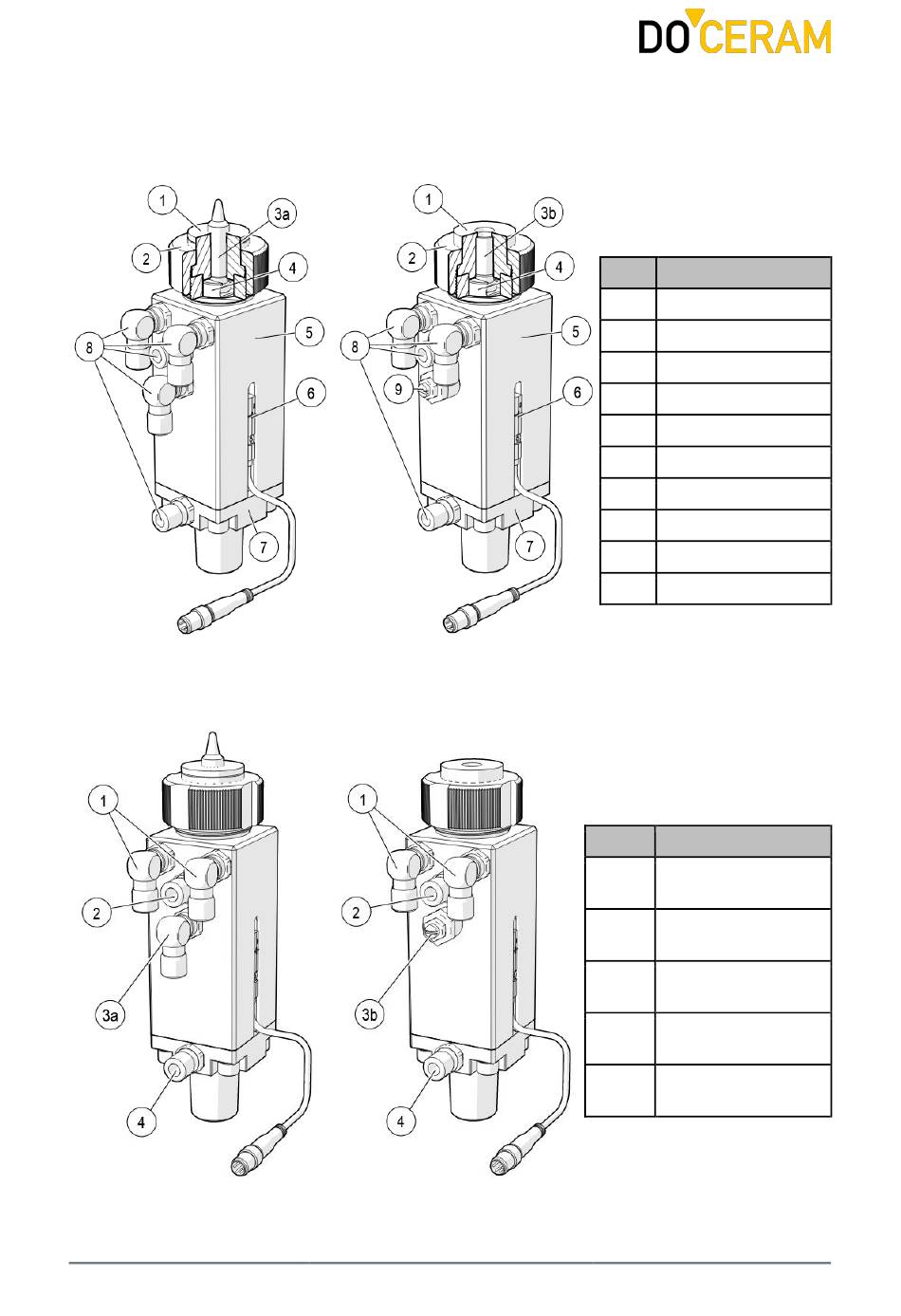

4 AUFBAU UND FUNKTION

4.1 BEDIENTEILE

Beispiel ModulMaster N300
4.2 ANSCHLÜSSE
Beispiel ModulMaster N300
1910300144
Beispiel ModulMaster S300
Beispiel ModulMaster S300
Rev. 01 - 09.2019
Pos. Bezeichnung
(1) Wechselelektrode
(2) Überwurfmutter
(3a) Zentrierstift
(3b) Zentrierhülse
(4) Kolbenstangenaufsatz
(5) Zylindergehäuse
(6) Sensor
(7) Anschlussplatte
(8) Schlauchanschlüsse
(9) Ventil/Filter
Pos. Bezeichnung
Kühlsystem
(1)
Medium: Wasser
Reinigungssystem
(2)
Medium: Luft
Abwärtsbewegung
(3a)
Medium: Luft
Ventil/Filter
(3b)
Medium: Luft
Aufwärtsbewegung
(4)
Medium: Luft
