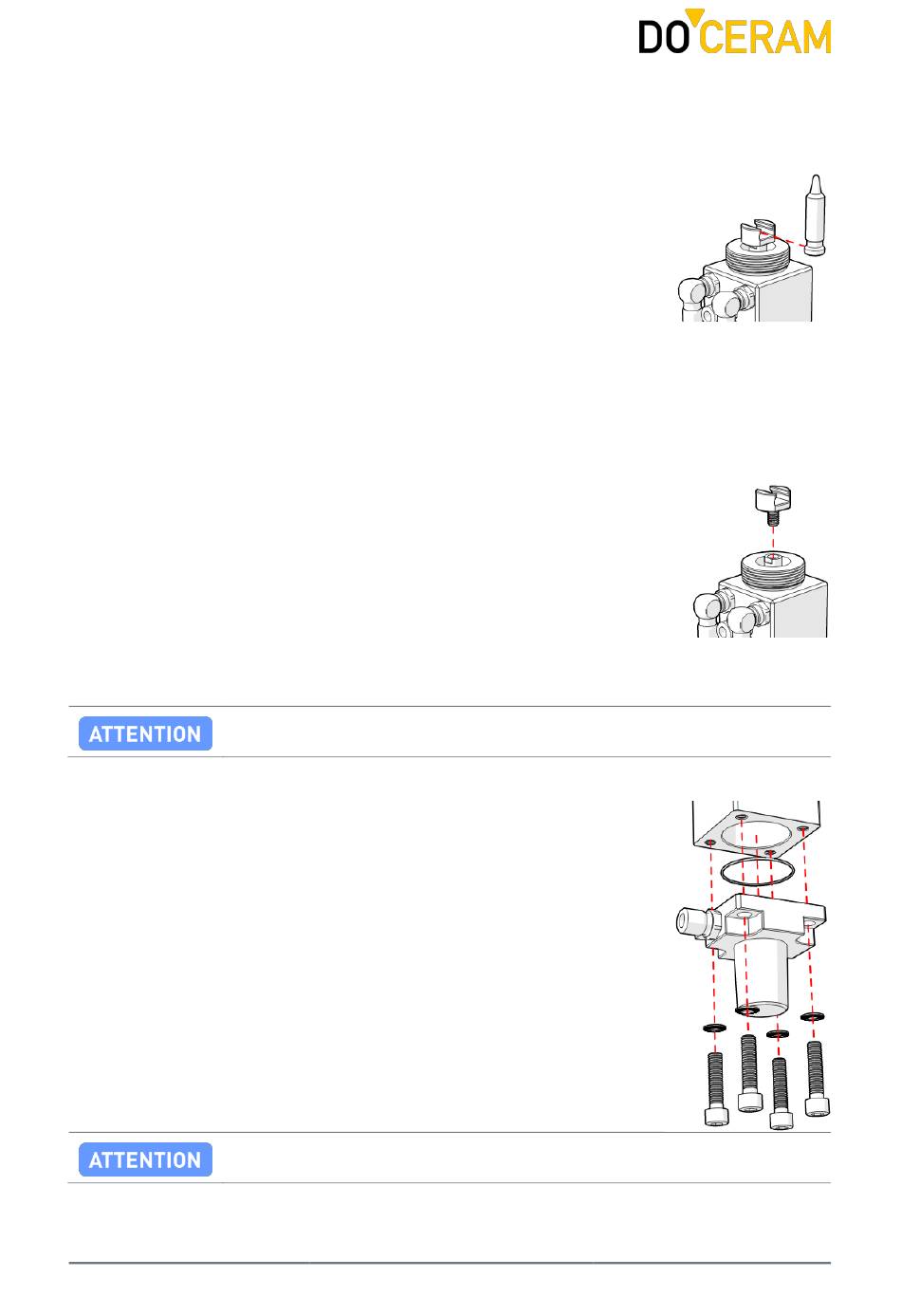

6.2.3 ZENTRIERSTIFT/-HÜLSE
Demontage

Bringen Sie die Kolbeneinheit in die maximale Ausfahrposition.

Führen Sie den Zentrierstift bzw. die Zentrierhülse seitlich aus
dem Kolbenstangenaufsatz heraus.
Montage

Bringen Sie die Kolbeneinheit in die maximale Ausfahrposition.

Führen Sie den Zentrierstift bzw. die Zentrierhülse seitlich in
den Kolbenstangenaufsatz ein.

Drücken Sie die Kolbeneinheit nach unten, sodass der Stift
durch das Zylindergehäuse fixiert bleibt.
6.2.4

KOLBENSTANGENAUFSATZ

Demontage

Sichern Sie die Kolbenstange mit dem 8 mm Einmaul-Schlüssel
(vgl. Abschnitt 6.1.5) gegen das Verdrehen und schrauben Sie den
Kolbenstangenaufsatz mit einem 15 mm Maulschlüssel ab.
Montage

Entfernen Sie alte Rückstände des Schraubensicherungsmittels.

Tragen Sie Schraubensicherungsmittel (vgl. Abschnitt 6.1.4) auf
das Gewinde auf.

Sichern Sie die Kolbenstange mit dem 8 mm Einmaul-Schlüssel
(vgl. Abschnitt 6.1.5) gegen das Verdrehen und schrauben Sie den
Kolbenstangenaufsatz mit einem 15 mm Maulschlüssel auf die
Kolbenstange.
Beachten Sie das maximale Anzugsdrehmoment!
Das maximale Anzugsdrehmoment für den Kolbenstangenaufsatz beträgt 3 Nm.
6.2.5

ANSCHLUSSPLATTE

Demontage

Drehen Sie die Schrauben der Anschlussplatte mit einem
5 mm Innensechskant-Schlüssel heraus.

Entfernen Sie die Sicherungsscheiben.

Heben Sie die Anschlussplatte vom Zylindergehäuse.

Entfernen Sie den O-Ring von der Anschlussplatte.
Montage

Schmieren Sie den O-Ring mit Silikonfett (vgl. Abschnitt 6.1.4)
und stülpen Sie diesen über den Stutzen der Anschlussplatte.

Reinigen Sie die Stromkontaktflächen (vgl. Abschnitt 5.1).

Schrauben Sie die Anschlussplatte mit Schrauben und
Sicherungsscheiben mittels eines 5 mm Innensechskant-
Schlüssel auf das Zylindergehäuse.
Beachten Sie das maximale Anzugsdrehmoment!
Das maximale Anzugsdrehmoment für die Schrauben beträgt 6 Nm.
