3.2 BESTIMMUNGSGEMÄßE VERWENDUNG
Die modulare Schweißvorrichtung ModulMaster wird beim sogenannten
Widerstandspressschweißen eingesetzt, wobei eine stoffschlüssige Verbindung der
Fügebauteile durch Wärme und Kraft entsteht.
Die Vorrichtung ist Bestandteil der Widerstandspressschweißanlage und wird verwendet,
um Blechformteile mit Zusatzteilen, wie Muttern und Schrauben, zu verschweißen. Üblicher-
weise dienen hierzu un- bis niedriglegierte Stahlbleche bis zu einer Stärke von 5 mm und
Muttern bzw. Schrauben von jeweils M4 bis M12 aus gleichwertigen Materialien.

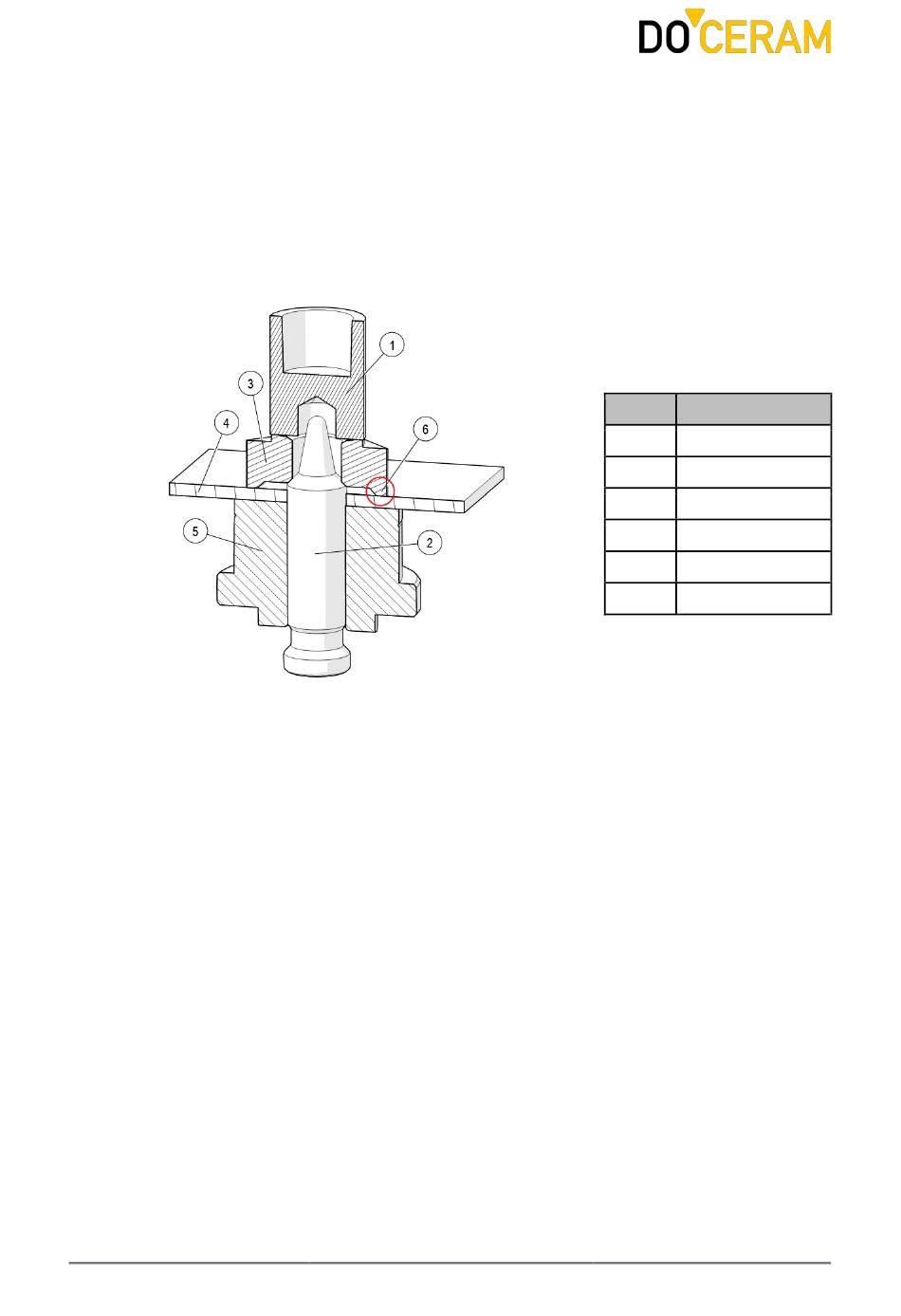

Schematische Darstellung des Widerstandspressschweißen einer Vierkant-
Schweißmutter, die durch einen Zentrierstift in Position gehalten wird
Erwärmt werden die Fügebauteile durch Widerstandserwärmung der Schweißzone mithilfe
eines elektrischen Stromflusses. Die Kraft wird dabei durch das Zusammendrücken der
Oberelektrode und Unterelektroden (Wechselelektrode) auf die Fügebauteile in die
Schweißzone geleitet. Die Zentrierung der Bauteile erfolgt über einen Zentrierstift oder einer
Zentrierhülse.
Der ModulMaster ist daher nur dazu bestimmt, mit anderen Maschinen, unvollständigen
Maschinen oder auswechselbaren Ausrüstungen zusammengefügt zu werden und kann für
sich genommen die für ihn bestimmte Funktion nicht erfüllen.
1910300144 Rev. 01 - 09.2019
Pos. Bezeichnung
(1) Oberelektrode
(2) Zentrierstift
(3) Schweißmutter
(4) Bauteil
(5) Wechselelektrode
(6) Schweißzone
