5 INBETRIEBNAHME

In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des ModulMasters.
Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.
Halten Sie die Vorrichtung sauber und trocken!
Übermäßige Verunreinigungen und Korrosion können die Leistung und
Lebensdauer der Schweißvorrichtung verringern.
5.1 VORBEREITUNG DER STROMKONTAKTFLÄCHEN
Bevor die Schweißvorrichtung montiert wird, müssen die Stromkontaktflächen gereinigt
werden. Die Flächen müssen sauber und frei von Öl, Schmutz und anderen
Verunreinigungen sein, da jegliche Verunreinigung den Widerstand bei der
Stromübertragung erhöht. Ölrückstände an den Fingern reichen aus, um den Widerstand
und damit die Temperatur am Stromübergang zu erhöhen.
Des Weiteren wird empfohlen, die Kontaktflächen mit einem feinen Reinigungsvlies leicht
anzurauen und anschließend mit einem geeigneten Reinigungsmittel oder Druckluft zu
reinigen. Zudem sollten Sie bei allen Übergängen der Anschlussplatten Kontaktschutzpaste
verwenden. In dem Abschnitt 6.1.4 finden Sie hierzu einige Produktempfehlungen.

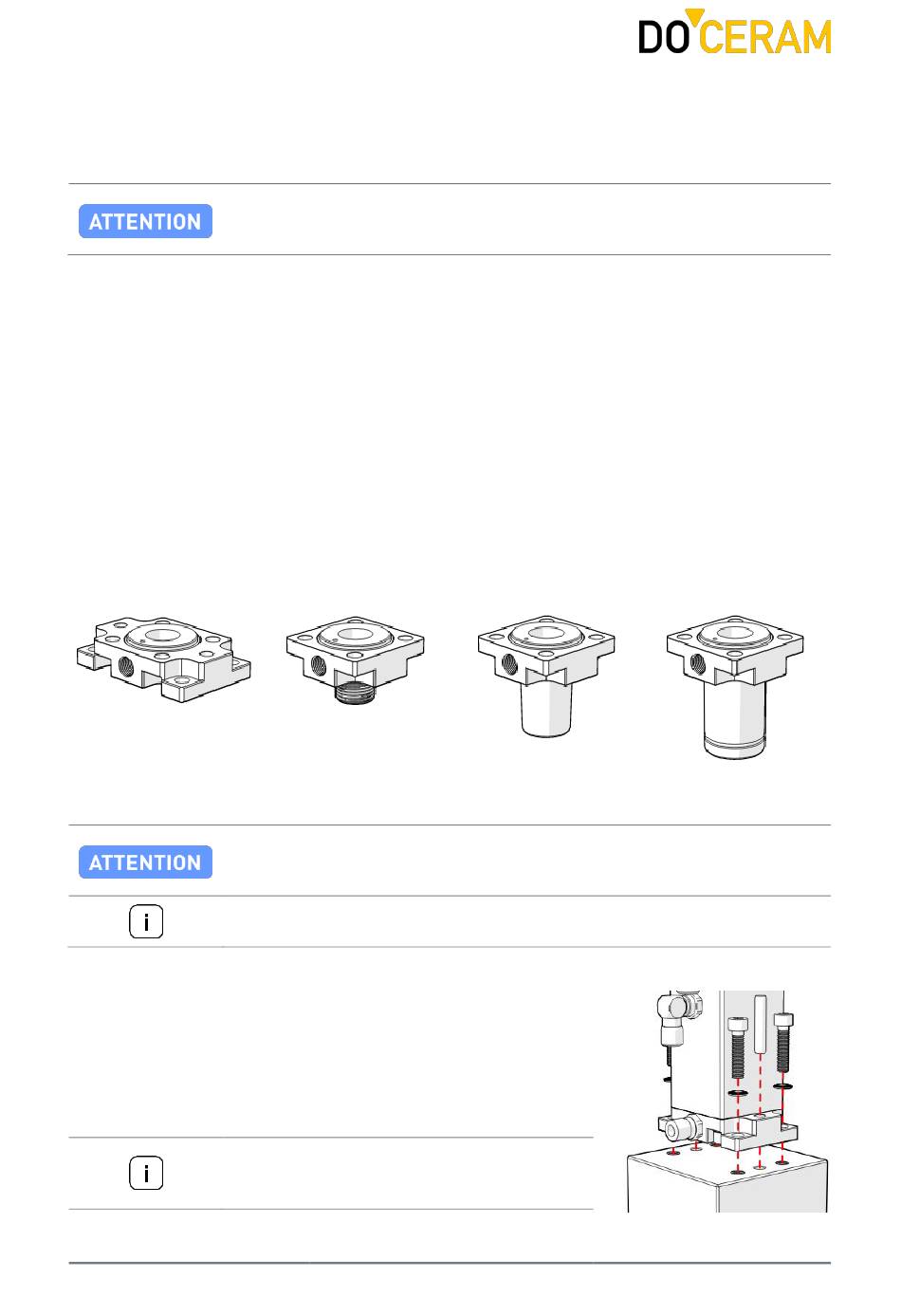

5.2 MONTAGE DES MODULMASTERS

Die Schweißvorrichtung wird je nach Kundenwunsch mit unterschiedlichen Anschlussplatten
ausgeliefert. Das Standardproduktsortiment ist nachfolgend dargestellt.
Anschlussplatte für 4-mal M6
und 2-mal Ø 6 mm h7
(Art.-Nr. 1705300042)
Reinigen Sie die Kontaktflächen und verwenden Sie Kontaktschutzpaste!
Um Hitzeschäden an der Schweißvorrichtung zu vermeiden, müssen die Kontakt-
flächen vor der Montage sorgfältig vorbereitet und zügig montiert werden.
Bei Sonderlösungen ist eine Transferleistung durch den Anwender zu erbringen
und dadurch mögliche entstandene Risiken zu berücksichtigen.
5.2.1

MONTAGE DER ANSCHLUSSPLATTE ZUM AUFSCHRAUBEN (ART.-NR. 1705300042)


Montieren Sie die Schweißvorrichtung mit vier
M6-Schrauben und geeigneten Sicherungsscheiben
jeweils in Edelstahlausführung in die Schweißmaschine.

Falls gewünscht, können Sie die Schweißvorrichtung
über zwei Zylinderstifte (Edelstahlausführung) auf der
Montagefläche zentrieren.
Schrauben, Sicherungsscheiben, Zentrierstifte
und Reinigungszubehör befinden sich nicht im
Lieferumfang.
1910300144
Anschlussplatte M18 x 1,5
Gewinde, Länge 14 mm
(Art.-Nr. 1705300036)
Rev. 01 - 09.2019
Anschlussplatte MK3,
Schaftlänge 30 mm
(Art.-Nr. 1705300044)
Anschlussplatte Ø 28 mm,
Schaftlänge 40 mm
(Art.-Nr. 1705300043)
Seite 16 von 32
