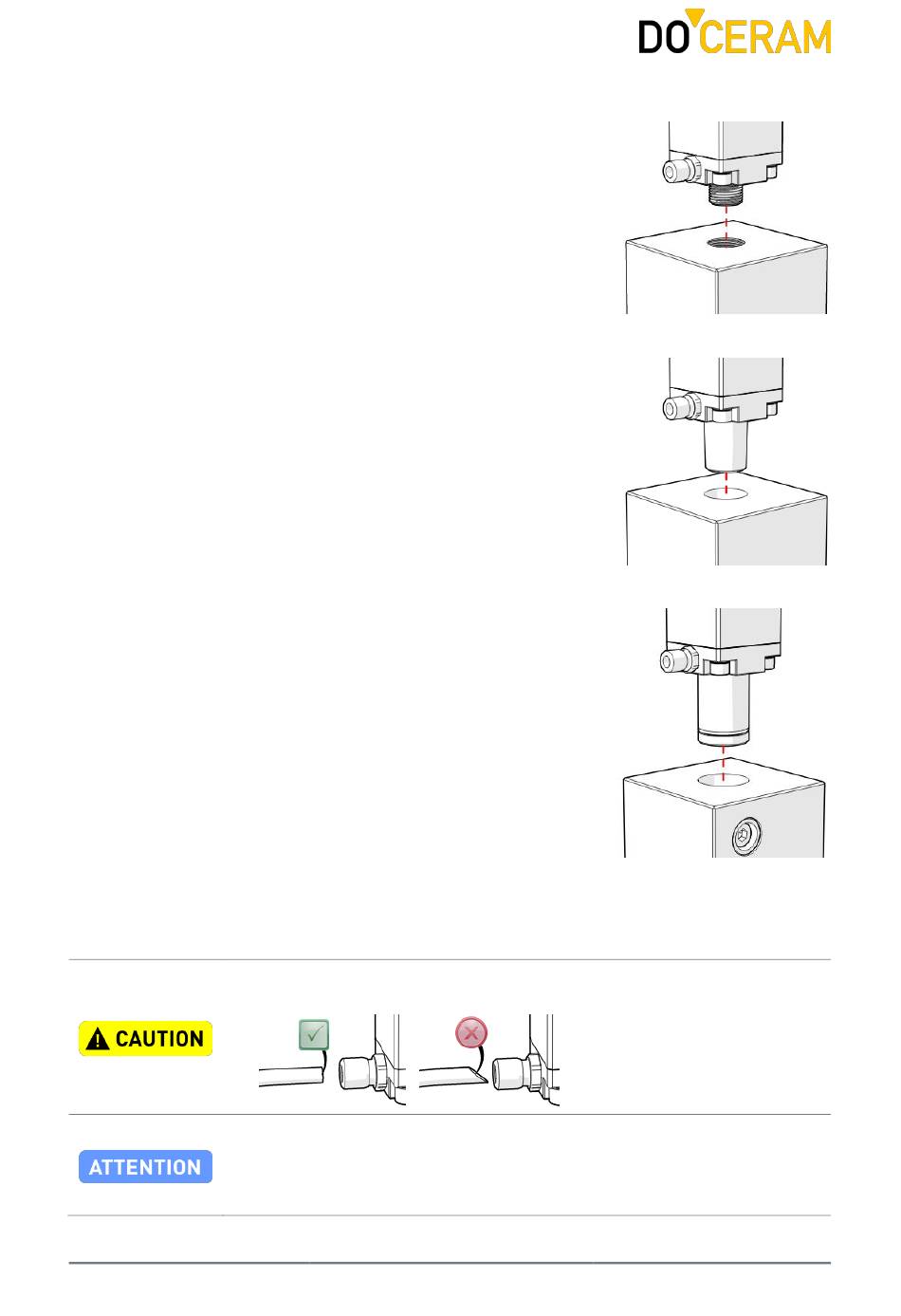

MONTAGE DER ANSCHLUSSPLATTE ZUM EINSCHRAUBEN (ART.-NR. 1705300036)


Schrauben Sie die Schweißvorrichtung in die
Schweißmaschine.
5.2.3 MONTAGE DER ANSCHLUSSPLATTE ÜBER MORSEKEGEL (ART.-NR. 1705300044)

Integrieren Sie die Schweißvorrichtung über den
Morsekegel in die Schweißmaschine.
5.2.4

MONTAGE DER ANSCHLUSSPLATTE ZUM STECKEN (ART.-NR. 1705300043)


Integrieren Sie die Schweißvorrichtung über den
Steckzylinder in die Schweißmaschine.

Fixieren Sie die Vorrichtung über die Klemm-
verschraubung.

5.3 VERSORGUNGSLEITUNGEN

Sie finden bei jeder Schweißvorrichtung auf der Seite der Anschlüsse einen schematischen
Anschlussplan. In dem Abschnitt 4.2 sind die verschiedenen Anschlüsse beschrieben.
Schützen Sie die Versorgungsleitungen vor Schweißspritzern und Hitze!
Verwenden Sie Schläuche mit gerader Schnittkante!
Verhindern Sie ein Abknicken der Leitungen!
Prüfen Sie den richtigen Sitz der Schläuche!
Damit der Schlauch sicher im Schlauchanschluss einrastet, ziehen Sie nach der
Montage den Schlauch leicht zurück und prüfen Sie den festen Sitz.
