Spannung Des Tellerarms (Fig. 22); Lüftungsweg (Fig. 21) - Strobel VTD410EV Mechanikeranleitung

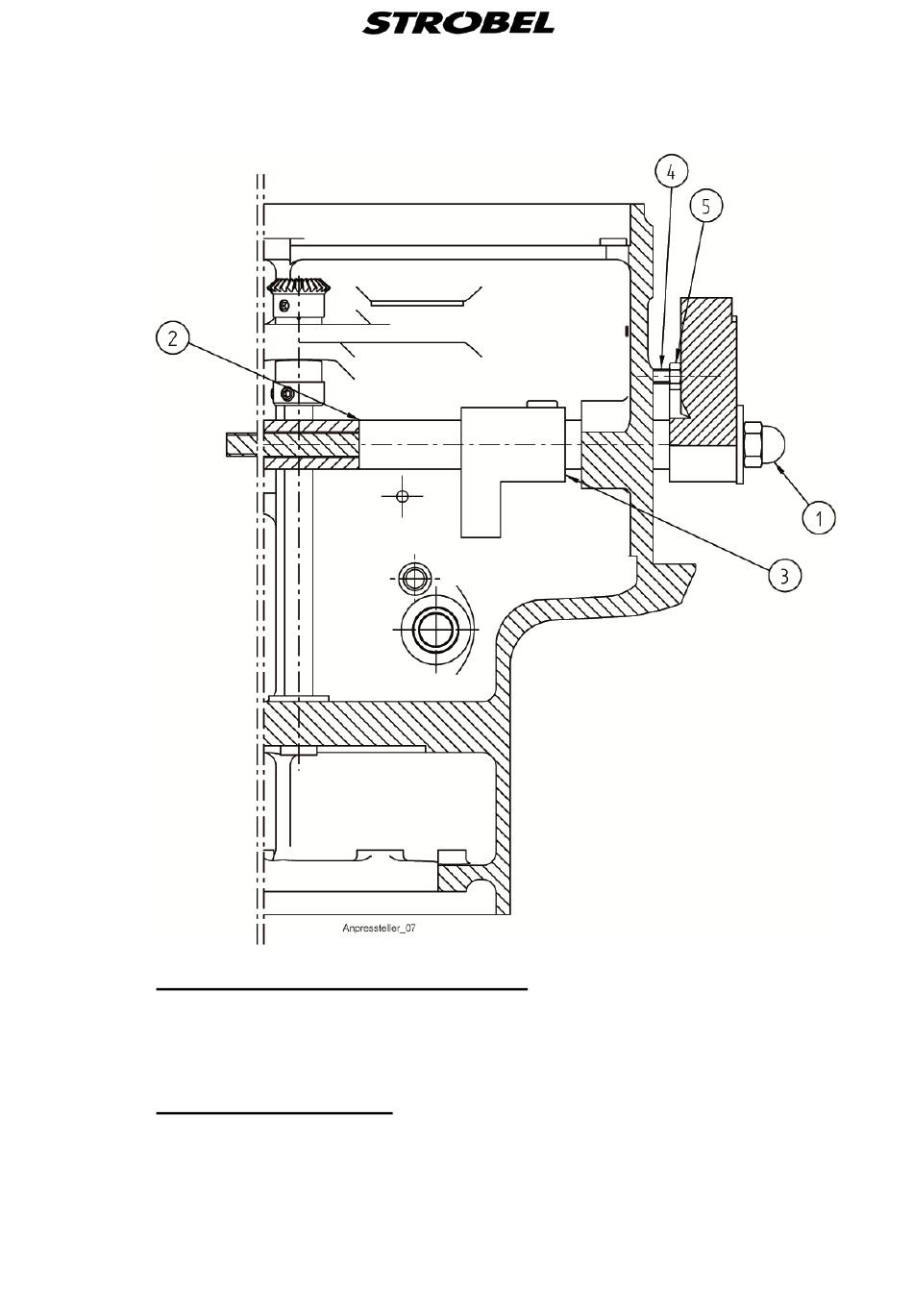

Fig. 21
3.7.2.1

Spannung des Tellerarms (Fig. 22)

Der zum Nähen notwendige Anpressdruck des Tellerarms kann mittels des
Druckreglers (1) eingestellt werden. Der Luftdruck beträgt je nach zu
verarbeitendem Material zwischen 1,5 und 2,0 bar.
3.7.2.2 Lüftungsweg (Fig. 21)
Die ideale Tellerarmlüftung beträgt 15 mm (max. 20 mm) und kann mittels des
Hebels (3) eingestellt werden.
