Zur Nutzung der erweiterten Funktionen des Autopiloten können
optionale NMEA 2000 Geräte, z. B. ein GPS-Gerät, an das
NMEA 2000 Netzwerk angeschlossen werden.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach. Laden Sie das Dokument herunter, indem Sie unter
www.garmin.com auf der Produktseite für Ihr Gerät die Option
Handbücher wählen.
Einrichten eines NMEA 2000 Basisnetzwerks für das Autop­
ilotsystem
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte können die
Batterie entladen, wenn das NMEA 2000 Netzkabel direkt an die
Batterie angeschlossen ist.
Ein zugehöriges Bediendisplay ist nicht im Lieferumfang aller
Autopiloten enthalten. Wenn Sie den Autopiloten ohne ein
zugehöriges Bediendisplay installieren, muss die Autopilot-CCU
mit demselben NMEA 2000 Netzwerk wie ein kompatibler
Garmin Kartenplotter verbunden werden, damit das
Autopilotsystem konfiguriert und bedient werden kann.

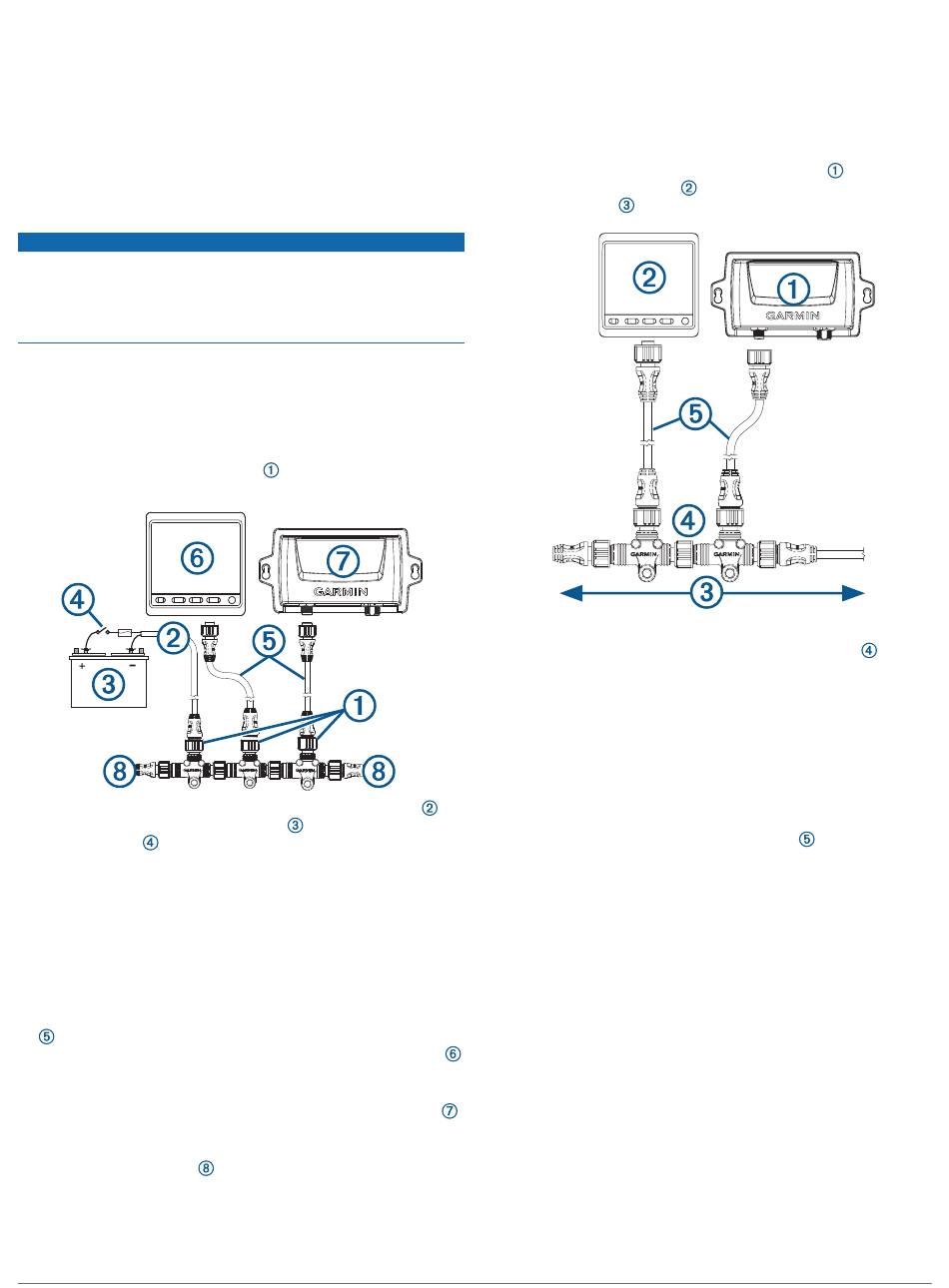

1 Verbinden Sie die drei T-Stücke
miteinander.
2
Verbinden Sie das mitgelieferte NMEA 2000 Netzkabel
einer 9- bis 12-V-Gleichstromquelle
einen Schalter .
Schließen Sie das Netzkabel nach Möglichkeit an den
Zündschalter des Boots an, oder verlegen Sie es über einen
Leitungsschalter (nicht inbegriffen).
HINWEIS: Der geflochtene Erdungsdraht (offen) am NMEA
2000 Netzkabel muss mit derselben Masse verbunden sein
wie der schwarze Draht am NMEA 2000 Netzkabel.
3 Verbinden Sie das NMEA 2000 Netzkabel mit einem der T-
Stücke.
4
Schließen Sie die mitgelieferten NMEA 2000 Stichleitungen
an eines der T-Stücke und an das Steuerelement
(optional) oder an einen kompatiblen Garmin Kartenplotter
an.
5
Schließen Sie die andere mitgelieferte NMEA 2000
Stichleitung an das verbleibende T-Stück und an die CCU
an.
6
Schließen Sie die Stecker und Buchsen der
Abschlusswiderstände
Stücke an.
8
HINWEIS
jeweils an den Seiten
. Verwenden Sie dazu
an die Enden der verbundenen T-
Verbinden der Komponenten des Autopiloten mit einem
vorhandenen NMEA 2000 Netzwerk
Ein zugehöriges Bediendisplay ist nicht im Lieferumfang aller
Autopiloten enthalten. Wenn Sie den Autopiloten ohne ein
zugehöriges Bediendisplay installieren, muss die Autopilot-CCU
mit demselben NMEA 2000 Netzwerk wie ein kompatibler
Garmin Kartenplotter verbunden werden, damit das
Autopilotsystem konfiguriert und bedient werden kann.
1
Legen Sie fest, an welcher Stelle Sie die CCU
Steuerelement (optional)
2000 Backbone
2
An der Stelle, an der Sie die CCU anschließen möchten,
müssen Sie eine Seite eines NMEA 2000 T-Stücks
Netzwerk trennen.
3
Schließen Sie bei Bedarf ein NMEA 2000 Backbone-
Verlängerungskabel (nicht inbegriffen) an das abgezogene T-
Stück an, um den Backbone des NMEA 2000 Netzwerks zu
verlängern.
4 Bauen Sie das mitgelieferte T-Stück für die CCU in den
NMEA 2000 Backbone ein, indem Sie es an das abgezogene
T-Stück oder an das Backbone-Verlängerungskabel
mit
anschließen.
5
Verlegen Sie die mitgelieferte Stichleitung
zur Unterseite des in Schritt 4 hinzugefügten T-Stücks.
Wenn die integrierte Stichleitung nicht lang genug ist, können
Sie eine Stichleitung von maximal 6 m (20 Fuß; nicht
inbegriffen) verwenden.
6
Schließen Sie die Stichleitung an die CCU und an das T-
Stück an.
7
Wiederholen Sie bei Bedarf die Schritte 2 bis 6 für das
Steuerelement (optional) oder für einen kompatiblen Garmin
Kartenplotter.
Verbinden optionaler NMEA 2000 Geräte mit dem
Autopilotsystem
Nutzen Sie die erweiterten Funktionen des Autopilotsystems,
indem Sie optionale NMEA 2000 kompatible Geräte, z. B. einen
Windsensor oder ein GPS-Gerät, an das NMEA 2000 Netzwerk
anschließen.
HINWEIS: Über NMEA 0183
Verbindungen, Seite
mit NMEA 2000 kompatibel sind, an das Bedieninstrument
anschließen.
1
Bauen Sie ein zusätzliches T-Stück (nicht im Lieferumfang
enthalten) in das NMEA 2000 Netzwerk ein.
an den vorhandenen NMEA
anschließen möchten.
(Hinweise für NMEA 0183
9) können Sie optionale Geräte, die nicht
und das
vom
zur CCU und
