NMEA 2000 Netzwerk (versorgt das Bedieninstrument mit Strom)
12-V-Gleichstromquelle
Bedieninstrument
NMEA 0183 kompatibles Gerät
Leitung Leitungsfarbe des Bedie-
ninstruments – Funktion
Nicht verfügbar
Nicht verfügbar
Blau – Tx/A (+)
Weiß – nicht belegt
Braun – Rx/A (+)
Grün – Rx/B (-)
HINWEIS: Wenn ein NMEA 0183 Gerät nur über eine
Empfangsleitung (Rx) verfügt, müssen Sie den NMEA 2000 Bus
und das NMEA 0183 Gerät mit einer gemeinsamen Masse
verbinden.

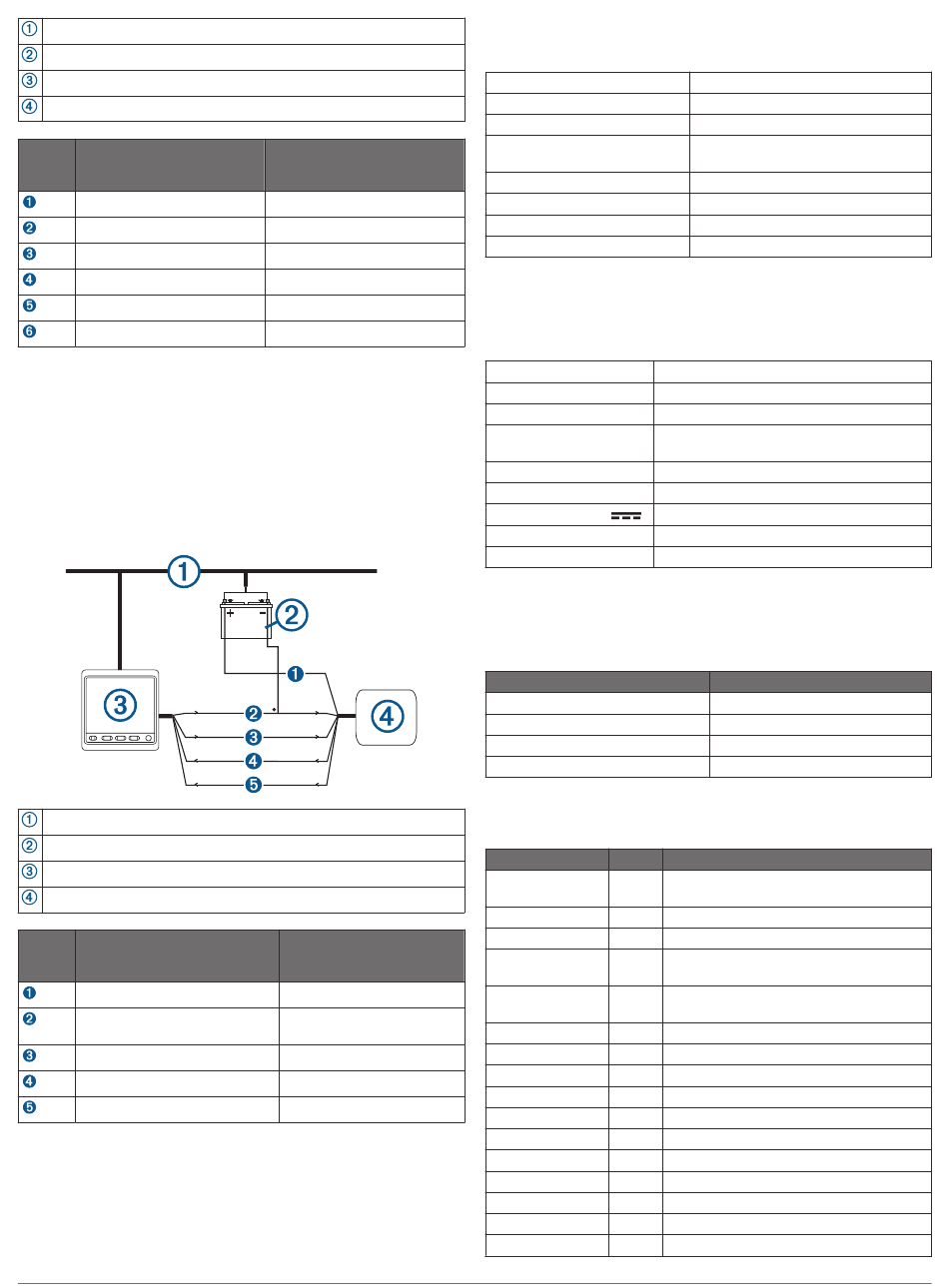

Nur eine Sendeleitung
Wenn das NMEA 0183 kompatible Gerät nur über eine
Sendeleitung (Tx) verfügt, muss diese mit der braunen Leitung
(Rx/A) des Bedieninstruments verbunden werden. Schließen Sie
die grüne Leitung (Rx/B) des Bedieninstruments an die NMEA
0183 Masse an.
NMEA 2000 Netzwerk (versorgt das Bedieninstrument mit Strom)
12-V-Gleichstromquelle
Bedieninstrument
NMEA 0183 kompatibles Gerät
Leitung Leitungsfarbe des Bedie-
ninstruments – Funktion
Nicht verfügbar
Grün – Rx/B (-) (an NMEA
0183 Masse anschließen)
Blau – Tx/A (+)
Weiß – Tx/B (-)
Braun – Rx/A (+)
HINWEIS: Wenn ein NMEA 0183 Gerät nur über eine
Empfangsleitung (Tx) verfügt, müssen Sie den NMEA 2000 Bus
und das NMEA 0183 Gerät mit einer gemeinsamen Masse
verbinden.
10
Funktion der Leitung des
NMEA 0183 kompatiblen
Geräts
Leistung
NMEA 0183 Masse
Rx
Nicht verfügbar
Tx/A (+)
Tx/B (-)
Funktion der Leitung des
NMEA 0183 kompatiblen
Geräts
Leistung
NMEA 0183 Masse
Rx/A (+)
Rx/B (-)
Tx/A (+)

Technische Daten

CCU
Abmessungen (L × B × H)
Gewicht
Temperaturbereich
Material
Wasserdichtigkeit
CCU-Kabellänge
NMEA 2000 Eingangsspannung 9 bis 16 V Gleichspannung
NMEA 2000 LEN
* Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten
wasserbeständig. Weitere Informationen finden Sie unter
www.garmin.com/waterrating.
ECU
Abmessungen (B × H × T) 168 × 117 × 51 mm (6,6 × 4,6 × 2 Zoll)
Gewicht 680 g (24 Unzen)
Temperaturbereich -15 °C bis 60 °C (5 °F bis 140 °F)
Material Vollständig abgedichtetes, schlagfestes
Aluminium-Verbundmaterial
Wasserdichtigkeit IEC 60529, IPX7*
Länge des Netzkabels 2,7 m (9 Fuß)
Eingangsspannung 11,5 bis 30 V Gleichspannung
Sicherung 40 A, Flachsicherung
Hauptleistungsaufnahme 1 A (ohne Antriebseinheit)
* Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten
wasserbeständig. Weitere Informationen finden Sie unter
www.garmin.com/waterrating.
Alarm
Angabe
Abmessungen (L × Durchmesser)
Gewicht
Temperaturbereich
Kabellänge
NMEA 2000 – PGN-Informationen
CCU
Typ PGN
Senden und 059392 ISO-Zulassung
Empfangen
059904 ISO-Anforderung
060928 ISO-Adressenanforderung
126208 NMEA: Gruppenfunktion – Anforderung/
126464 PGN-Listen-Gruppenfunktion – Senden/
126996 Produktinformationen
127257 Senden/Empfangen von Daten zur Lage
127251 Senden/Empfangen der Kursänderung
Nur Senden 127245 Ruderlage
Nur Senden 127250 Schiffssteuerkurs
Nur Empfang 127245 Ruderlage
Nur Empfang 127258 Magnetische Missweisung
127488 Motorparameter: Schnelle Aktualisierung
128259 Geschwindigkeit durch Wasser
129025 Position: Schnelle Aktualisierung
129026 COG & SOG: Schnelle Aktualisierung
170 × 90 × 50 mm (6,7 × 3,5 × 2 Zoll)
200 g (7 Unzen)
-15 °C bis 70 °C (5 °F bis 158 °F)
Vollständig abgedichteter, schlag-
fester Kunststoff
IEC 60529, IPX7*
5 m (16 Fuß)
4 (200 mA)
Werte
29
23 × 25 mm ( / × 1 Zoll)
32
68 g (2,4 Unzen)
-15 °C bis 60 °C (5 °F bis 140 °F)
3 m (10 Fuß)
Beschreibung
Befehl/Bestätigung
Empfangen
