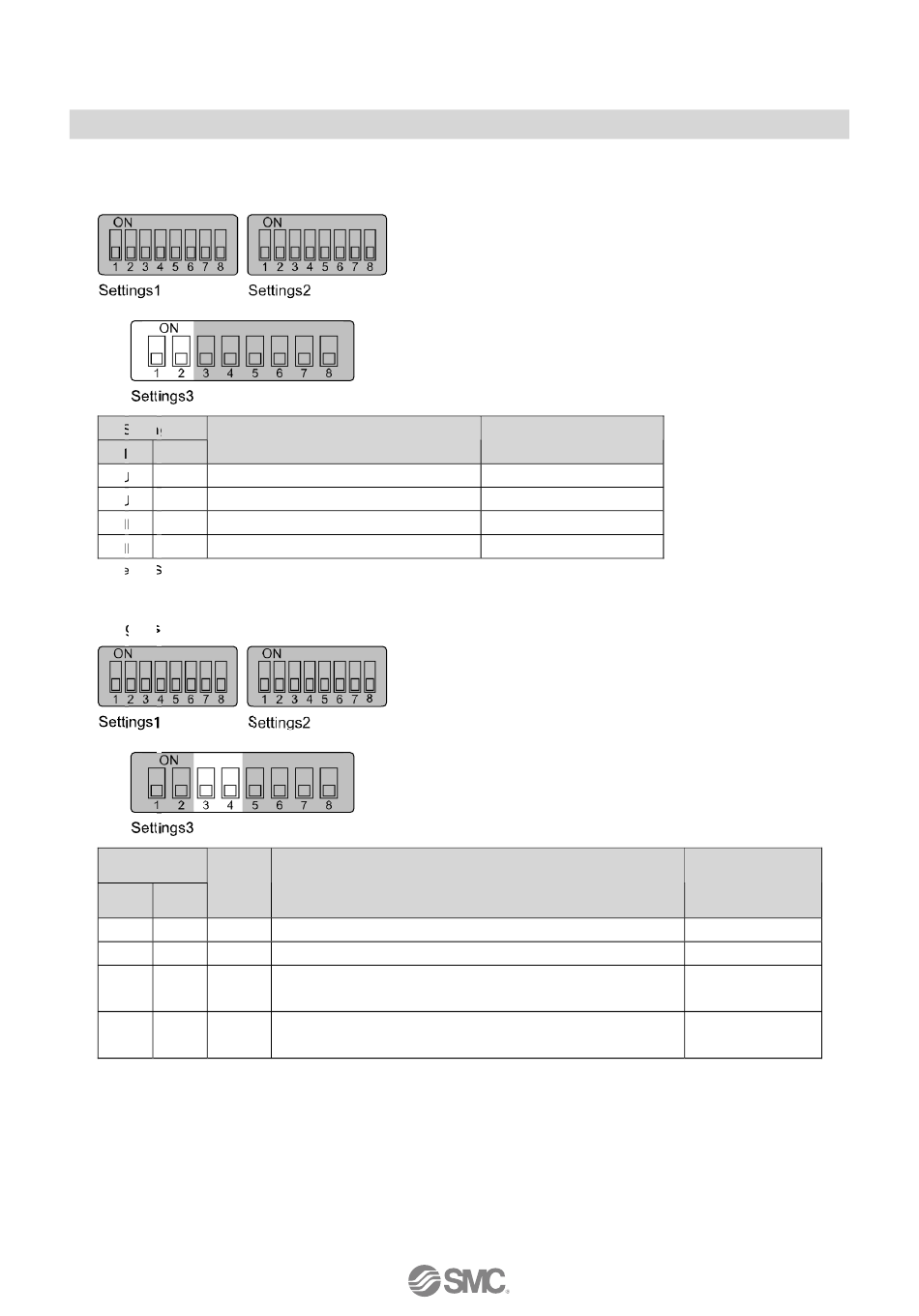

•V_SEL Schalter: Eine Funktion zur Auswahl der Anzahl belegter Ventileingänge.
Es wird die Zahl der Ausgänge (Datenbreite), die von der SI-Einheit belegt sind,
ausgewählt.
Settings3
1
2
AUS
AUS
Zahl belegter Ventil-Ausgänge 32
AUS
EIN
Zahl belegter Ventil-Ausgänge 24
EIN
AUS
Zahl belegter Ventil-Ausgänge 16
EIN
EIN
Zahl belegter Ventil-Ausgänge 8
∗: Stellen Sie für die Zahl belegter Ventilausgänge mindestens die Zahl verwendeter Ventile ein.
• Diagnoseschalter: Weist Diagnosedaten Eingangsdaten zu.
Settings3
Modus
3
4
AUS
AUS
0
AUS
EIN
1
EIN
AUS
2
∗
3
EIN
EIN
∗: Die Funktion Modus 3 dient für künftige Erweiterungen. Verwenden Sie sie jetzt nicht.
Inhalt
Nur Eingangsdaten (Grundeinstellung)
Eingangsdaten + Systemdiagnose
Eingangsdaten + Systemdiagnose + Moduldiagnose (bis zu 9
E/A-Module plus SI-Einheit)
Eingangsdaten + Systemdiagnose + Moduldiagnose (bis zu
64 E/A-Module)
-24-
Ausgangsdatengröße der
SI-Einheit
4 Byte (Grundeinstellung)
3 Byte
2 Byte
1 Byte
Inhalt
Für den Eingang
eingestellte
Diagnosegröße
0 Byte
4 Byte
6 Byte
12 Byte
No.EX##-OMN0032DE
