Zusammenbau
•Aufbau der Ventilinsel
∗: Wurde die Ventilinsel in aufgebautem Zustand erworben, ist die in diesem Kapitel beschriebene Arbeit nicht
notwendig.

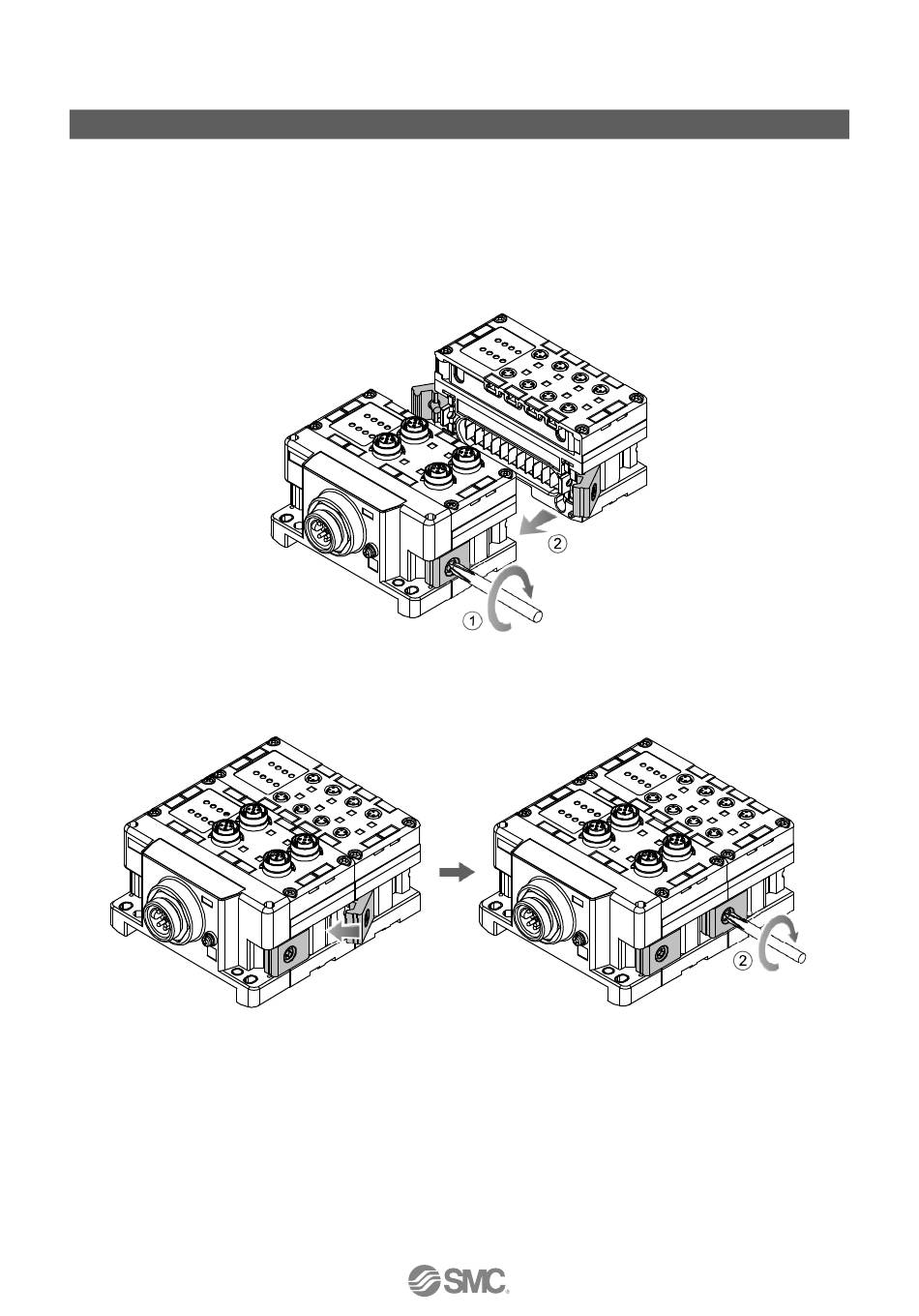

(1) Schließen Sie das E/A-Modul ganz links an die Endplatte an.
Die weiteren digitalen und analogen E/A-Module können in jeder Reihenfolge angeschlossen werden.
Ziehen Sie das Befestigungselement des Verbindungsstücks mit einem Anzugsdrehmoment von 1.5 bis
1.6 Nm fest.
(2) Fügen Sie z.B. zwei weitere E/A-Module hinzu.
Es können bis zu 9 E/A-Module (plus SI-Einheit) an einen Ventilblock angeschlossen werden.
(3) SI-Einheit anschließen.
Nach Anschluss der erforderlichen E/A-Module, die SI-Einheit rechts der E/A-Module anschließen.
Die Anschlussmethode ist die gleiche wie oben (1), (2).
-12-
No.EX##-OMN0032DE
