Systemübersicht
•Systemkonfiguration
Die Einheiten der Serie EX600 können an verschiedene Feldbusse angeschlossen werden, um die
Verdrahtung von Eingangs- oder Ausgangsgeräten zu reduzieren und als dezentralisierte
Steuerungssystem zu agieren. Die Kommunikation der Einheit mit dem Feldbus geschieht über die
SI-Einheit. Eine SI-Einheit kann mit einem Ventilblocken mit bis zu 32 Ausgängen und mit bis zu 9
E/A-Modulen verbunden werden.

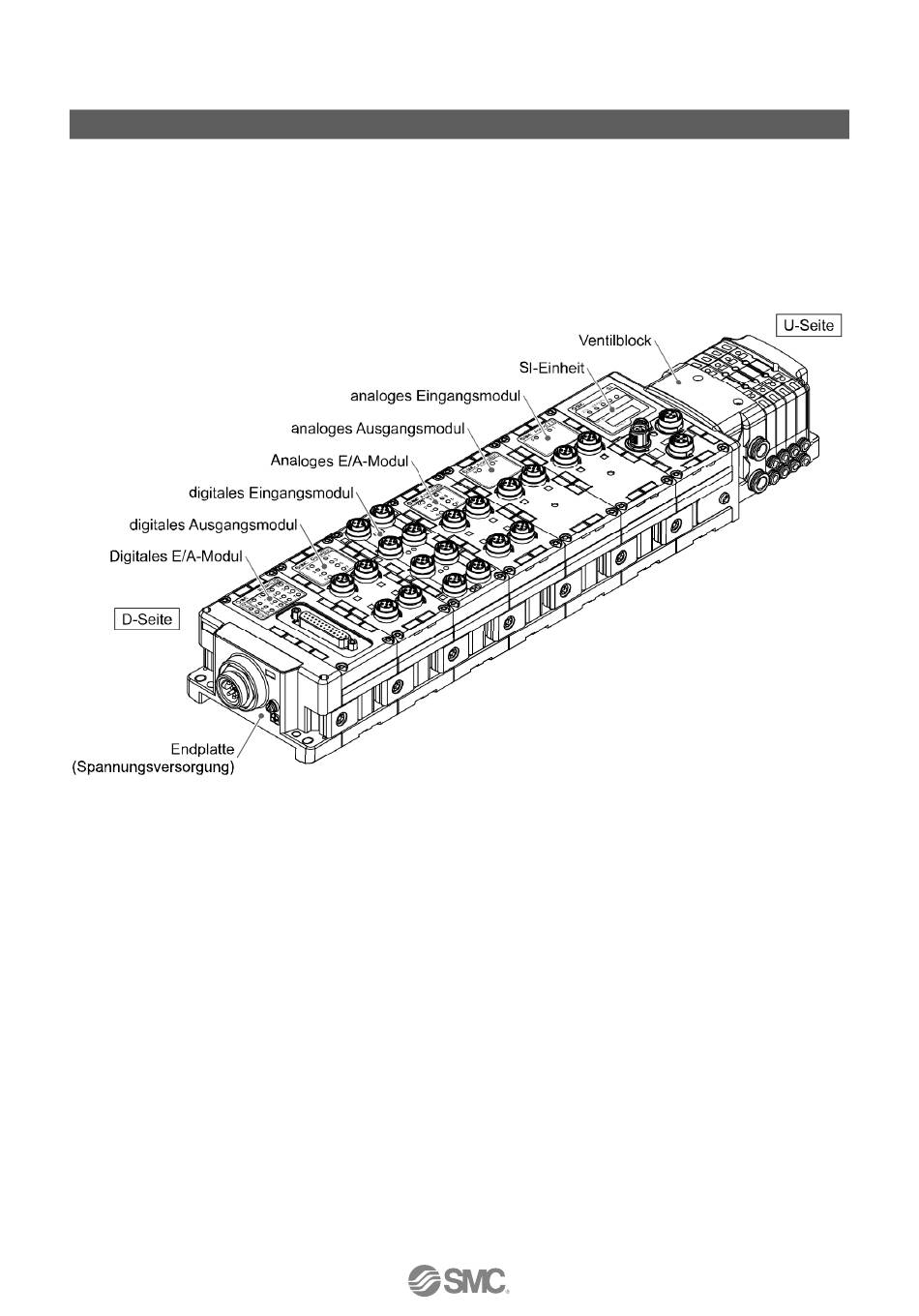

Ventilinsel:
SI-Einheit: Sorgt für die Kommunikation des Feldbusses und die Ansteuerung der Ausgänge des
Ventilblocks.
Digitales Eingangsmodul: Zum Anschluss von Sensoren, mit digitalen Schaltausgängen. Es sind PNP-
Digitales Ausgangsmodul: Zum Anschluss von Aktuatoren mit digitalen Schalteingängen, wie
Digitales E/A-Modul: Dieses Modul hat beides, digitale Ein- und Ausgänge. Es sind PNP- oder
NPN-Ausführungen erhältlich.
Analoges Eingangsmodul: Zum Anschluss von Sensoren, mit Analogausgängen.
Analoges Ausgangsmodul: Kann an ein Gerät angeschlossen werden, das Analogeingänge lesen kann.
Analoges E/A-Modul: Dieses Modul hat beides, analoge Eingänge und Ausgänge.
Endplatte: Wird auf der D-Seite der EX600 Ventilinsel angeschlossen; hat den
Spannungsversorgungsanschluss.
Ventilblock: Eine Baugruppe von Magnetventilen. Ein Stecker wird als elektrischer Anschluss für alle
angeschlossenen Ventile verwendet.
oder NPN-Ausführungen erhältlich.
Magnetventilen, Lampen, akustischen Alarmsignalen usw. Es sind PNP- und
NPN-Ausführungen erhältlich.
-9-
No.EX##-OMN0032DE
