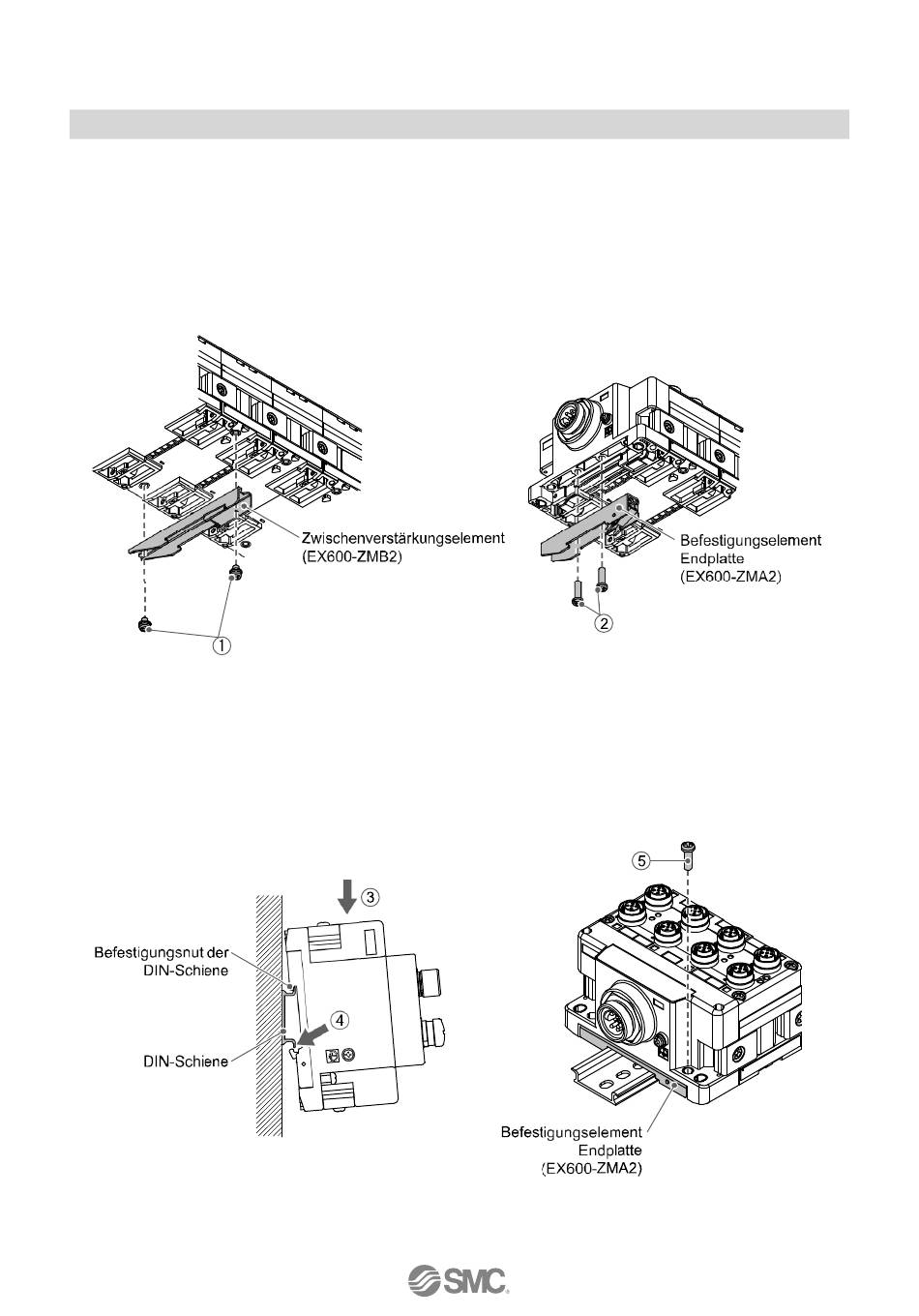

•DIN-Schienenmontage
(Für alle Ventilserien außer den SY-Serien erhältlich. Für SY-Serien siehe Katalog.)
(1) Bei Verbindung von 6 oder mehr E/A-Modulen, muss das Mittelteil der ganzen EX600-Einheit, vor der
Montage mit 2-M4 x 6 Schrauben, mit einem Zwischenverstärkungselement (EX600-ZMB2) fixiert
werden.
Anzugsdrehmoment: 0.7 bis 0.8 Nm.
(2) Montieren Sie das Befestigungselement der Endplatte (EX600-ZMA2) mit 2-M4 x 14 Schrauben an die
Endplatte, an dem den Ventilen gegenüberliegenden Ende.
Anzugsdrehmoment: 0,7 bis 0,8 Nm.
(3) Hängen Sie die Befestigungsnut der DIN-Schiene ein.
(4) Drücken Sie den Ventilblock gegen die DIN-Schiene bis er einrastet, indem Sie die Seite, die eingehängt
ist als Dreh-/Angelpunkt benutzen.
(5) Fixieren Sie den Ventilinsel, indem Sie die DIN-Schienen-Befestigungsschrauben der EX600-ZMA2
anziehen (M4 x 20).
Anzugsdrehmoment: 0.7 bis 0.8 Nm.
Das ventilseitige Anzugsdrehmoment hängt vom Ventiltyp ab.
Siehe Bedienungsanleitung des entsprechenden Ventilblocks.
-15-
No.EX##-OMN0032DE
