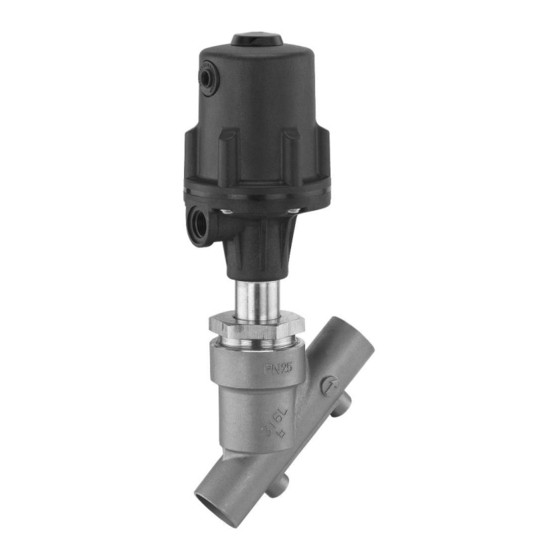

- Seite 1 Schrägsitzventil Metall, DN 6 - 80 Válvula de asiento inclinado Metal, DN 6 - 80 ORIGINAL EINBAU- UND MONTAGEANLEITUNG INSTRUCCIONES DE MONTAJE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Voraussetzungen für die einwandfreie Allgemeine Hinweise Funktion des GEMÜ-Ventils: Allgemeine Sicherheitshinweise 2 Sachgerechter Transport und Lagerung Hinweise für Service- und Installation und Inbetriebnahme durch Bedienpersonal eingewiesenes Fachpersonal Warnhinweise Bedienung gemäß dieser Einbau- und Verwendete Symbole Montageanleitung Begriff sbestimmungen Ordnungsgemäße Instandhaltung Vorgesehener Einsatzbereich Auslieferungszustand... -
Seite 3: Hinweise Für Service- Und
Hinweise für Service- und Warnhinweise Bedienpersonal Warnhinweise sind, soweit möglich, nach folgendem Schema gegliedert: Die Einbau- und Montageanleitung enthält grundlegende Sicherheitshinweise, die bei SIGNALWORT Inbetriebnahme, Betrieb und Wartung zu beachten sind. Nichtbeachtung kann zur Art und Quelle der Gefahr Folge haben: ®... -
Seite 4: Verwendete Symbole
Vorgesehener Verwendete Symbole Einsatzbereich Gefahr durch heiße Oberfl ächen! Das 2/2-Wege-Schrägsitzventil GEMÜ 554 ist für den Einsatz in Gefahr durch ätzende Stoff e! Rohrleitungen konzipiert. Es steuert ein durchfl ießendes Medium indem es durch ein Steuermedium geschlossen oder Hand: Beschreibt allgemeine geöff... -
Seite 5: Technische Daten
Technische Daten Ausführungen 0K, 1K, 2K, 3L und 4L gelten nur für Anschlussart Code 80 in Kombination mit Ventilkörperwerkstoff C2 (nur DN 15, 20, 25, 40, 50 und 65 / Antrieb B nicht verfügbar). Betriebsmedium Antriebsdaten Aggressive, neutrale, gasförmige und flüssige Medien, die Kolben- Antriebsgröße Füllvolumen... -
Seite 6: Druck- / Temperatur-Zuordnung Für Schrägsitz-Ventilkörper
Druck- / Temperatur-Zuordnung für Schrägsitz-Ventilkörper Zulässige Betriebsüberdrücke in bar bei Temperatur in °C* Anschluss- Werkstoff- Code Code 1, 3C, 3D, 9 (bis DN 50) 16,0 16,0 16,0 13,5 1, 9 (ab DN 65) 10,0 10,0 10,0 1, 9, 17, 37, 60, 63, 3C, 3D 25,0 23,8 21,4... - Seite 7 Antriebsgröße 4L Federkraft geschlossen (NC) min. Steuerdruck in Abhängigkeit vom Betriebsdruck (Durchflussrichtung: mit dem Teller) DN 65 DN 50 DN 40 DN 25 DN 20 DN 15 Betriebsdruck [bar] Betriebsdruck [bar] Betriebsdruck- / Steuerdruckkennlinien - Antriebsgrößen 0, 1, 2, 3, 4 Antriebsgröße 0 Antriebsgröße 1 Antriebsgröße 2...
-
Seite 8: Bestelldaten
Baulänge ASME BPE ** nur Steuerfunktion NC Clamp DIN 32676 Reihe B für Rohr EN ISO 1127, Baulänge EN 558, Reihe 1 Clamp DIN 32676 Reihe A für Rohr DIN 11850, GEMÜ 554 GEMÜ 554 Baulänge EN 558, Reihe 1 Antriebe Antriebe Clamp ASME BPE für Rohr ASME BPE,... -
Seite 9: Ausführungsart
Ausführungsart Code Stopfbuchspackung PTFE / PTFE geeignet für den Kontakt mit Lebensmitteln konform gemäß EU-Verordnung 1935/2004 2013 Oberflächengüte nur für Ventilkörperwerkstoff C2 Ra ≤ 0,6 μm (25 μinch) für medienberührte Oberflächen, gemäß ASME BPE SF2 + SF3, innen mechanisch poliert 1903 Ra ≤... -
Seite 10: Herstellerangaben
Herstellerangaben Funktionsbeschreibung Das fremdgesteuerte 2/2 Wege-Ventil Transport GEMÜ 554 ist ein Metall-Schrägsitzventil mit Durchgangskörper und besitzt einen Ventil nur auf geeignetem Lademittel pneumatischen Kunststoff-Kolbenantrieb. transportieren, nicht stürzen, vorsichtig Ventilkörper und Sitzdichtung sind handhaben. gemäß Datenblatt in verschiedenen Verpackungsmaterial entsprechend Ausführungen erhältlich.Vielfältiges den Entsorgungsvorschriften / Zubehör ist lieferbar, z. -
Seite 11: Montage Und Anschluss
Montage und Anschluss Installationsort: VORSICHT Vor Einbau: Ventil äußerlich nicht stark beanspruchen. Eignung Ventilkörper- und Dichtwerkstoff Installationsort so wählen, dass Ventil entsprechend Betriebsmedium prüfen. nicht als Steighilfe genutzt werden Siehe Kapitel 6 "Technische Daten". kann. Rohrleitung so legen, dass Schub- und 11.1 Montage des Ventils Biegungskräfte, sowie Vibrationen und... -
Seite 12: Steuerfunktionen
Montage: Montage bei Clampanschluss: 1. Eignung des Ventils für jeweiligen Bei Montage der Clampanschlüsse Einsatzfall sicherstellen. Das Ventil entsprechende Dichtung zwischen muss für die Betriebsbedingungen Ventilkörper und Rohranschluss einlegen des Rohrleitungssystems (Medium, und mit Klammer verbinden. Die Dichtung Mediumskonzentration, Temperatur sowie die Klammer der Clampanschlüsse und Druck) sowie die jeweiligen sind nicht im Lieferumfang enthalten. -
Seite 13: Beidseitig Angesteuert (In Ruhestellung Geöffnet)
Nur für Regelventile: Steuerfunktion 8 Steuerfunktion Anschlüsse Beidseitig angesteuert (in Ruhestellung Federkraft 2: Steuermedium (Öffnen) geöffnet): geschlossen (NC) Federkraft geöffnet Ruhezustand des Ventils: durch Federkraft 4: Steuermedium (Schließen) (NO) geöffnet. Öffnen und Schließen des Ventils Beidseitig 2: Steuermedium (Öffnen) durch Ansteuern der entsprechenden angesteuert (DA) 4: Steuermedium (Schließen) Beidseitig... -
Seite 14: Auswechseln Der Dichtungen
12.2 Auswechseln der Dichtungen Typenschild Antrieb Ventilkörperkennzeichnung RAxxx R002 Auswechseln der Sitzdichtung: RBxxx R004 nicht bei Antriebsgröße B. RCxxx R006 RDxxx R008 Wichtig: RExxx R010 Dichtring 4 bei jeder Demontage / Montage des Antriebs RFxxx R012 austauschen. RGxxx R015 RHxxx R020 1. -
Seite 15: Montage Von Zubehör
Vor Reinigung bzw. vor Inbetriebnahme Antriebe B, 0, 1, 2, 3 und 4 der Anlage: Nennweite Drehmomente [Nm] Ventil auf Dichtheit und Funktion prüfen DN 50 (Ventil schließen und wieder öff nen). DN 65 Bei neuen Anlagen und nach DN 80 Reparaturen Leitungssystem bei voll geöff... -
Seite 16: Demontage
Hakenschlüssel mit Zapfen 16.1 Demontage zur Entsorgung (Zapfengröße 3 mm) nachziehen für Steuerfunktion 1 (siehe Bilder Seite 15). WARNUNG GEMÜ 554 Antriebsgröße B Antriebsoberteil steht unter Federdruck! ® Gefahr von schwersten Verletzungen oder Tod! Antrieb nur unter Presse öff nen. -
Seite 17: Demontage Zur Entsorgung Für Steuerfunktion
3. Verbindungsschrauben 23 zwischen Antriebsoberteil 10 und Antriebsunterteil 25 lösen und entfernen. 3. Antriebsoberteil 10 entnehmen. 4. Presskraft langsam reduzieren. 5. Antriebsoberteil 10 entnehmen. 4. Sechskantmutter 11 von der Spindel 2 lösen und entfernen. Beim Lösen der Sechskantmutter die Spindel mit geeignetem Werkzeug fi... -
Seite 18: Rücksendung
5. Antriebskolben 20 von Spindel 2 entfernen. Rücksendung Ventil reinigen. Rücksendeerklärung bei GEMÜ anfordern. Rücksendung nur mit vollständig ausgefüllter Rücksendeerklärung. 16.3 Demontage zur Entsorgung für Steuerfunktion 3 Ansonsten erfolgt keine Gutschrift bzw. keine 1. Antrieb A demontieren (siehe Kapitel Erledigung der Reparatur 12.1 "Demontage Antrieb"). -
Seite 19: Fehlersuche / Störungsbehebung
Fehlersuche / Störungsbehebung Fehler Möglicher Grund Fehlerbehebung Steuermedium entweicht aus Entlüftungsbohrung* Antrieb austauschen und Steuermedium auf bei Steuerfunktion NO / Steuerkolben undicht Verschmutzungen untersuchen Anschluss 2* bei Steuerfunktion NC Steuermedium entweicht Antrieb austauschen und Steuermedium auf Spindelabdichtung undicht aus Leckagebohrung* Verschmutzungen untersuchen Betriebsmedium entweicht Stopfbuchspackung defekt... -
Seite 20: Schnittbild Und Ersatzteile
Abdeckkappe Anschluss 4 / Entlüftungsbohrung bei Steuerfunktion Anschluss 2 / Entlüftungsbohrung bei Steuerfunktion Leckagebohrung Pos. Benennung Bestellbezeichnung Ventilkörper K514... Dichtring 554...SVS... Sitzdichtung (nicht bei Antriebsgröße B) Antrieb 9554... Überwurfmutter Spindel Ventilteller Mutter / Tellerscheibe / Regelkegel Scheibe 20 / 44... -
Seite 21: Einbauerklärung
29.12.2009 Projektnummer: SV-Pneum-2009-12 Handelsbezeichnung: Typ 554 Es wird erklärt, dass die folgenden grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllt sind: 1.1.3.; 1.1.5.; 1.1.7.; 1.2.1.; 1.3.; 1.3.2.; 1.3.3.; 1.3.4.; 1.3.7.; 1.3.9.; 1.5.3.; 1.5.5.; 1.5.6.; 1.5.7.; 1.5.8.; 1.5.9.; 1.6.5.; 2.1.1.; 3.2.1.; 3.2.2.; 3.3.2.; 3.4.4.; 3.6.3.1.; 4.1.2.1.; 4.1.2.3.; 4.1.2.4.; 4.1.2.5.; 4.1.2.6. a); 4.1.2.6. b);... -
