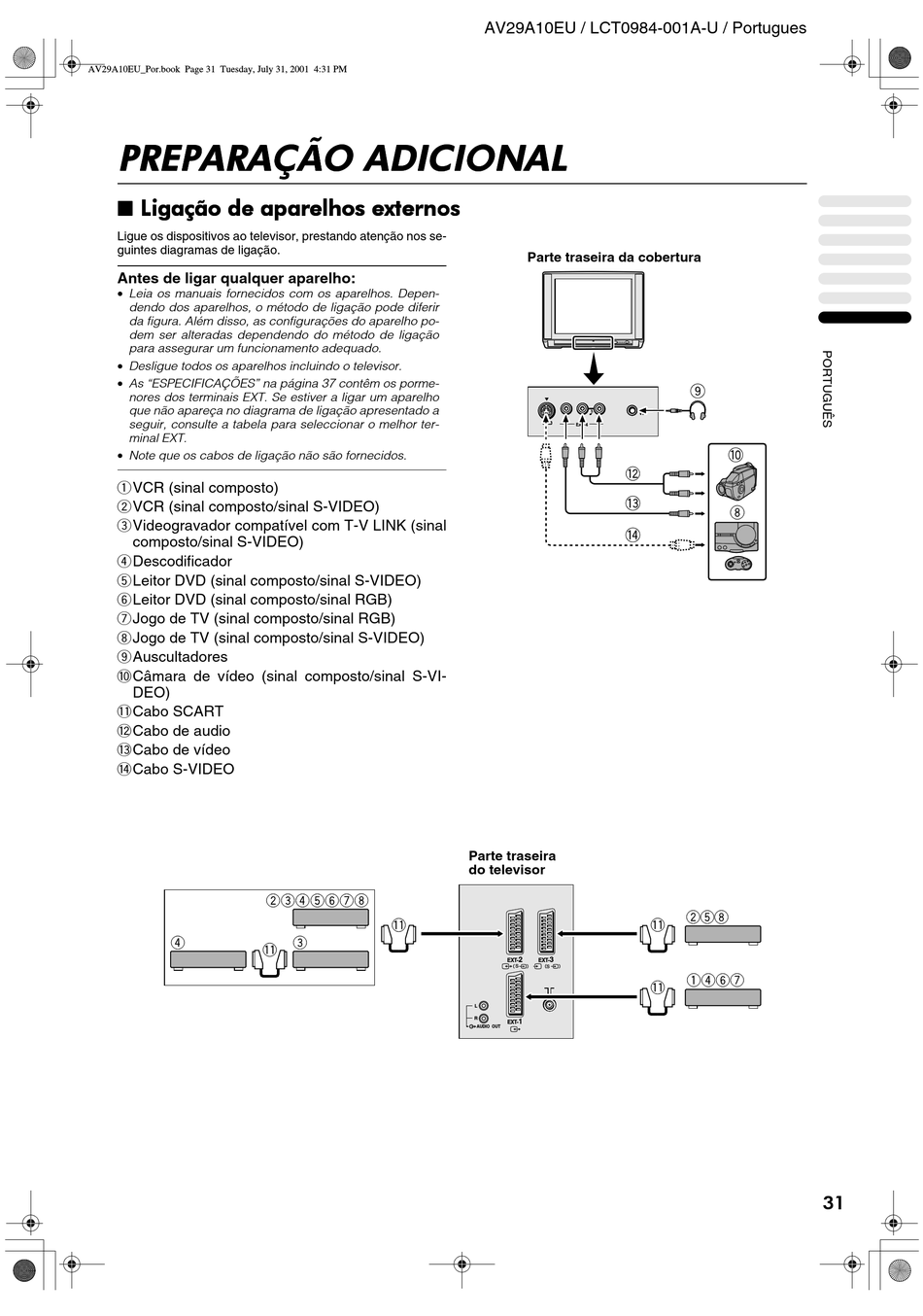

PREPARAÇÃO ADICIONAL PREPARAÇÃO ADICIONAL PREPARAÇÃO ADICIONAL PREPARAÇÃO ADICIONAL
Ligação de aparelhos externos Ligação de aparelhos externos Ligação de aparelhos externos Ligação de aparelhos externos
I I I I
Ligue os dispositivos ao televisor, prestando atenção nos se-
guintes diagramas de ligação.
Antes de ligar qualquer aparelho:
• Leia os manuais fornecidos com os aparelhos. Depen-
dendo dos aparelhos, o método de ligação pode diferir
da figura. Além disso, as configurações do aparelho po-
dem ser alteradas dependendo do método de ligação
para assegurar um funcionamento adequado.
• Desligue todos os aparelhos incluindo o televisor.
• As "ESPECIFICAÇÕES" na página 37 contêm os porme-
nores dos terminais EXT. Se estiver a ligar um aparelho
que não apareça no diagrama de ligação apresentado a
seguir, consulte a tabela para seleccionar o melhor ter-
minal EXT.
• Note que os cabos de ligação não são fornecidos.
1VCR (sinal composto)
2VCR (sinal composto/sinal S-VIDEO)
3Videogravador compatível com T-V LINK (sinal
composto/sinal S-VIDEO)
4Descodificador
5Leitor DVD (sinal composto/sinal S-VIDEO)
6Leitor DVD (sinal composto/sinal RGB)
7Jogo de TV (sinal composto/sinal RGB)
8Jogo de TV (sinal composto/sinal S-VIDEO)
9Auscultadores
0Câmara de vídeo (sinal composto/sinal S-VI-
DEO)
-Cabo SCART
=Cabo de audio
~Cabo de vídeo
!Cabo S-VIDEO
