PREPARAÇÃO ADICIONAL PREPARAÇÃO ADICIONAL PREPARAÇÃO ADICIONAL PREPARAÇÃO ADICIONAL

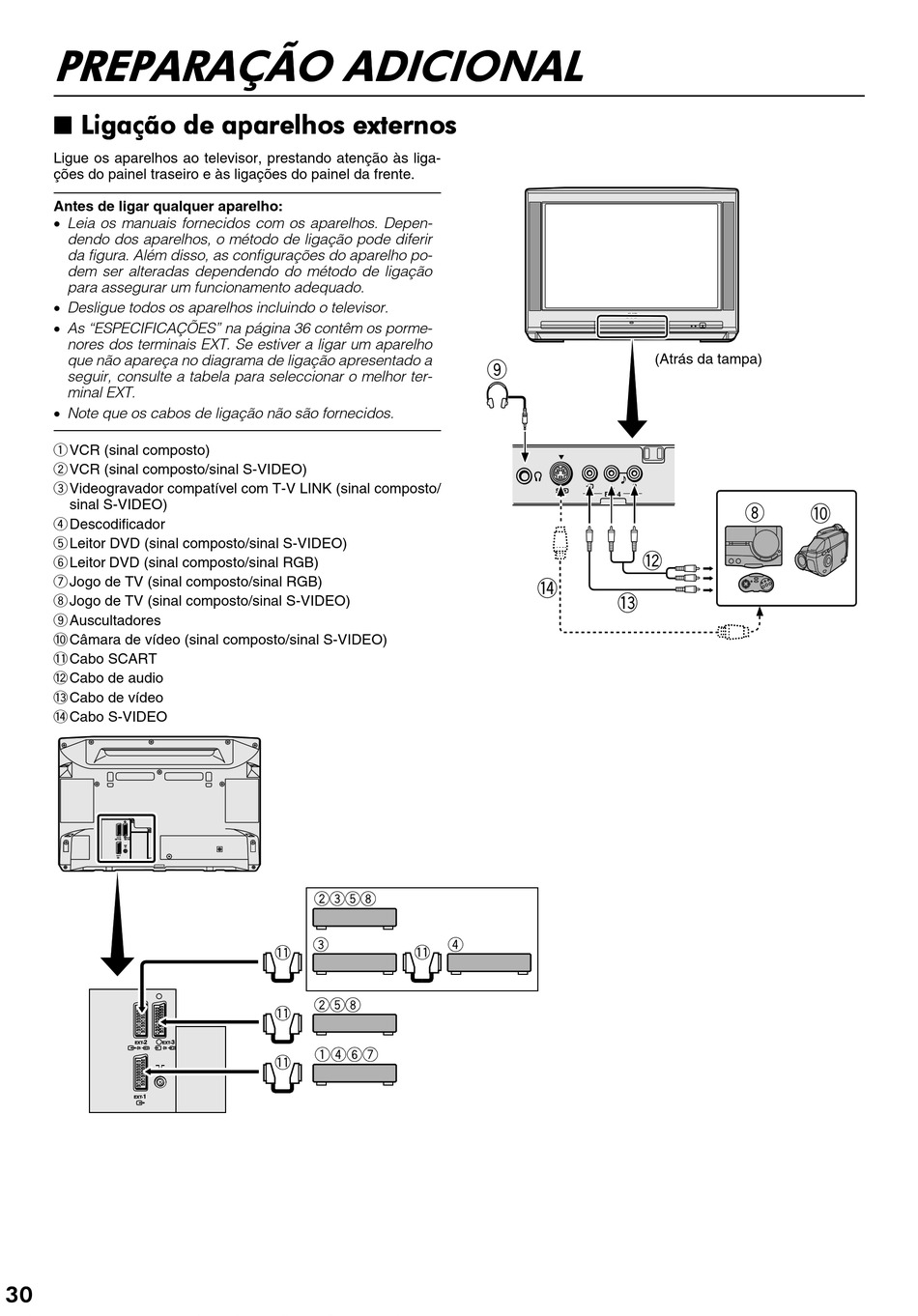

Ligação de aparelhos externos Ligação de aparelhos externos
Ligação de aparelhos externos Ligação de aparelhos externos
I I I I
Ligue os aparelhos ao televisor, prestando atenção às liga-
ções do painel traseiro e às ligações do painel da frente.
Antes de ligar qualquer aparelho:
• Leia os manuais fornecidos com os aparelhos. Depen-
dendo dos aparelhos, o método de ligação pode diferir
da figura. Além disso, as configurações do aparelho po-
dem ser alteradas dependendo do método de ligação
para assegurar um funcionamento adequado.
• Desligue todos os aparelhos incluindo o televisor.
• As "ESPECIFICAÇÕES" na página 36 contêm os porme-
nores dos terminais EXT. Se estiver a ligar um aparelho
que não apareça no diagrama de ligação apresentado a
seguir, consulte a tabela para seleccionar o melhor ter-
minal EXT.
• Note que os cabos de ligação não são fornecidos.
1 VCR (sinal composto)
2 VCR (sinal composto/sinal S-VIDEO)
3 Videogravador compatível com T-V LINK (sinal composto/
sinal S-VIDEO)
4 Descodificador
5 Leitor DVD (sinal composto/sinal S-VIDEO)
6 Leitor DVD (sinal composto/sinal RGB)
7 Jogo de TV (sinal composto/sinal RGB)
8 Jogo de TV (sinal composto/sinal S-VIDEO)
9 Auscultadores
0 Câmara de vídeo (sinal composto/sinal S-VIDEO)
- Cabo SCART
= Cabo de audio
~ Cabo de vídeo
! Cabo S-VIDEO
EXT- 2 EXT- 3
S
EXT- 1
2 3
EXT- EXT-
S S
1
EXT-
30
(Atrás da tampa)
