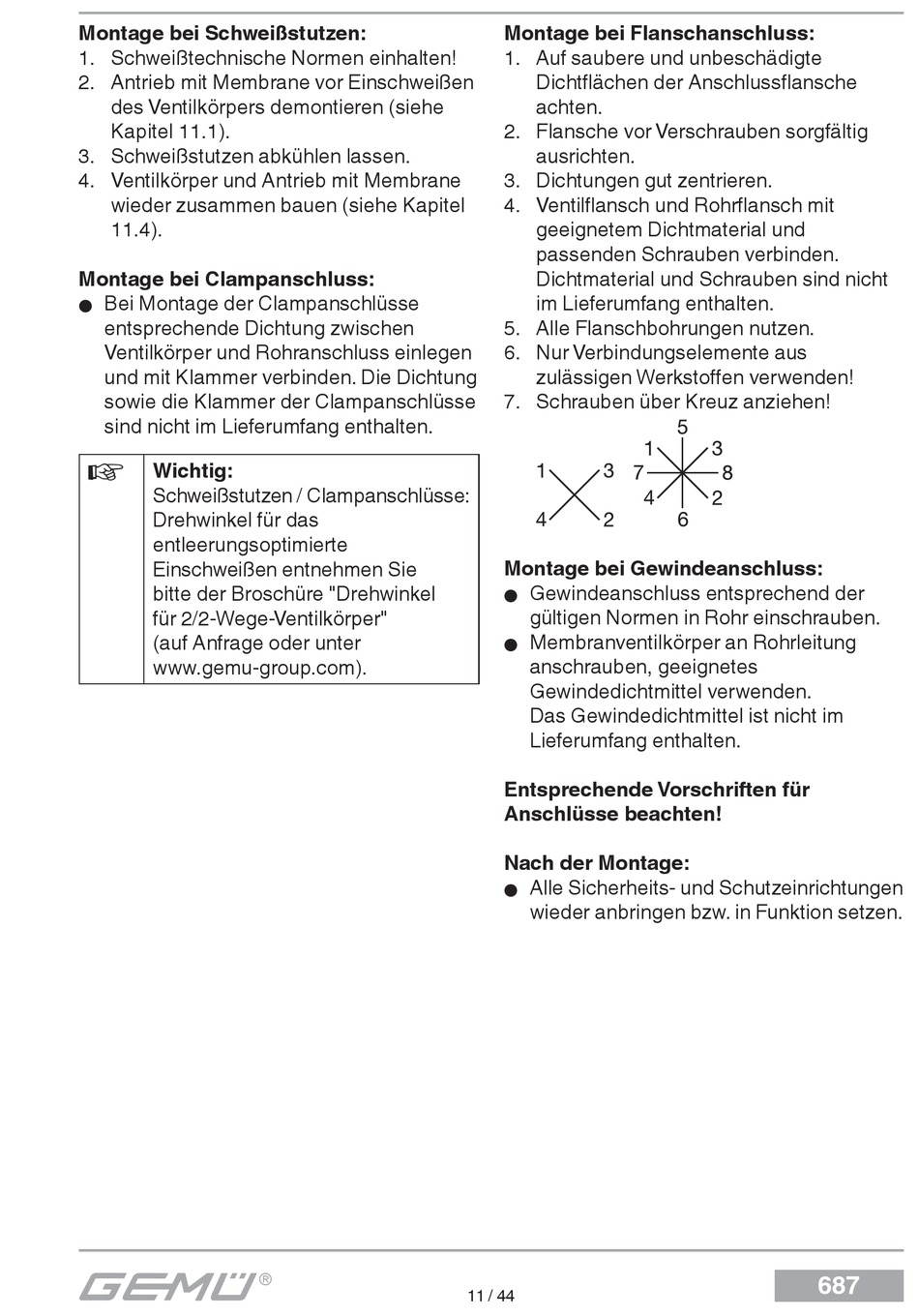

Gemü 687 Original Einbau- Und Montageanleitung Seite 11

Montage bei Schweißstutzen:
1. Schweißtechnische Normen einhalten!
2. Antrieb mit Membrane vor Einschweißen
des Ventilkörpers demontieren (siehe
Kapitel 11.1).
3. Schweißstutzen abkühlen lassen.
4. Ventilkörper und Antrieb mit Membrane
wieder zusammen bauen (siehe Kapitel
11.4).
Montage bei Clampanschluss:
Bei Montage der Clampanschlüsse
G
entsprechende Dichtung zwischen
Ventilkörper und Rohranschluss einlegen
und mit Klammer verbinden. Die Dichtung
sowie die Klammer der Clampanschlüsse
sind nicht im Lieferumfang enthalten.
Wichtig:
Schweißstutzen / Clampanschlüsse:
Drehwinkel für das
entleerungsoptimierte
Einschweißen entnehmen Sie
bitte der Broschüre "Drehwinkel
für 2/2-Wege-Ventilkörper"
(auf Anfrage oder unter
www.gemu-group.com).
Montage bei Flanschanschluss:
1. Auf saubere und unbeschädigte
Dichtfl ächen der Anschlussfl ansche
achten.
2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Ventilfl ansch und Rohrfl ansch mit
geeignetem Dichtmaterial und
passenden Schrauben verbinden.
Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten.
5. Alle Flanschbohrungen nutzen.
6. Nur Verbindungselemente aus
zulässigen Werkstoff en verwenden!
7. Schrauben über Kreuz anziehen!
Montage bei Gewindeanschluss:
Gewindeanschluss entsprechend der
G
gültigen Normen in Rohr einschrauben.
Membranventilkörper an Rohrleitung
G
anschrauben, geeignetes
Gewindedichtmittel verwenden.
Das Gewindedichtmittel ist nicht im
Lieferumfang enthalten.
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Alle Sicherheits- und Schutzeinrichtungen
G
wieder anbringen bzw. in Funktion setzen.
