Bedienung

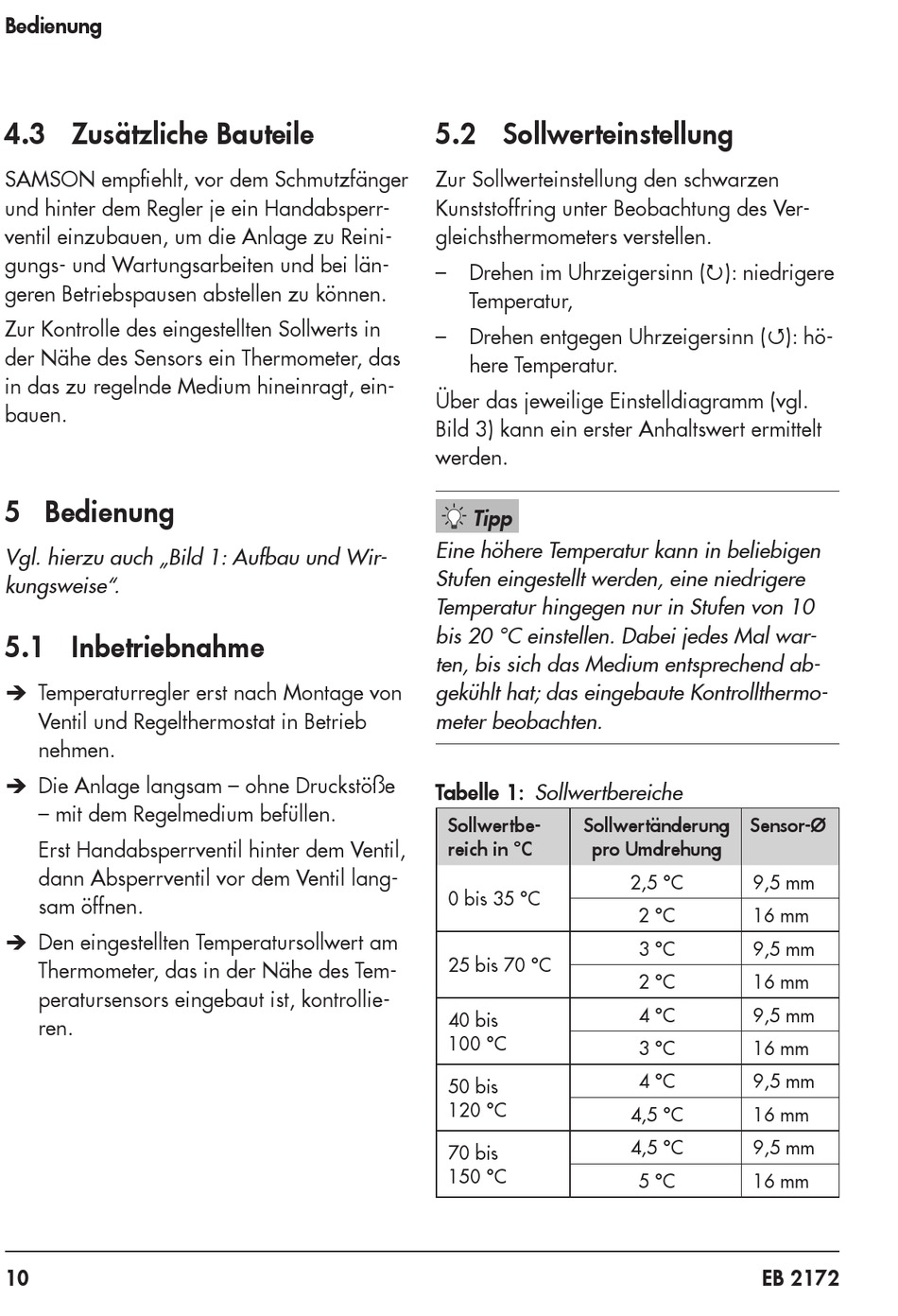

4.3 Zusätzliche Bauteile
SAMSON empfiehlt, vor dem Schmutzfänger
und hinter dem Regler je ein Handabsperr-
ventil einzubauen, um die Anlage zu Reini-
gungs- und Wartungsarbeiten und bei län-
geren Betriebspausen abstellen zu können.
Zur Kontrolle des eingestellten Sollwerts in
der Nähe des Sensors ein Thermometer, das
in das zu regelnde Medium hineinragt, ein-
bauen.
5 Bedienung
Vgl. hierzu auch „Bild 1: Aufbau und Wir-
kungsweise".
5.1 Inbetriebnahme
Î Temperaturregler erst nach Montage von
Ventil und Regelthermostat in Betrieb
nehmen.
Î Die Anlage langsam – ohne Druckstöße
– mit dem Regelmedium befüllen.
Erst Handabsperrventil hinter dem Ventil,
dann Absperrventil vor dem Ventil lang-
sam öffnen.
Î Den eingestellten Temperatursollwert am
Thermometer, das in der Nähe des Tem-
peratursensors eingebaut ist, kontrollie-
ren.
10
5.2 Sollwerteinstellung
Zur Sollwerteinstellung den schwarzen
Kunststoffring unter Beobachtung des Ver-
gleichsthermometers verstellen.
Drehen im Uhrzeigersinn (): niedrigere
–
Temperatur,
Drehen entgegen Uhrzeigersinn (): hö-
–
here Temperatur.
Über das jeweilige Einstelldiagramm (vgl.
Bild 3) kann ein erster Anhaltswert ermittelt
werden.
Tipp
Eine höhere Temperatur kann in beliebigen
Stufen eingestellt werden, eine niedrigere
Temperatur hingegen nur in Stufen von 10
bis 20 °C einstellen. Dabei jedes Mal war-
ten, bis sich das Medium entsprechend ab-
gekühlt hat; das eingebaute Kontrollthermo-
meter beobachten.
Tabelle 1: Sollwertbereiche
Sollwertbe-
Sollwertänderung
reich in °C
pro Umdrehung
0 bis 35 °C
25 bis 70 °C
40 bis
100 °C
50 bis
120 °C
70 bis
150 °C
Sensor-Ø
2,5 °C
9,5 mm
2 °C
16 mm
3 °C
9,5 mm
2 °C
16 mm
4 °C
9,5 mm
3 °C
16 mm
4 °C
9,5 mm
4,5 °C
16 mm
4,5 °C
9,5 mm
5 °C
16 mm
EB 2172
