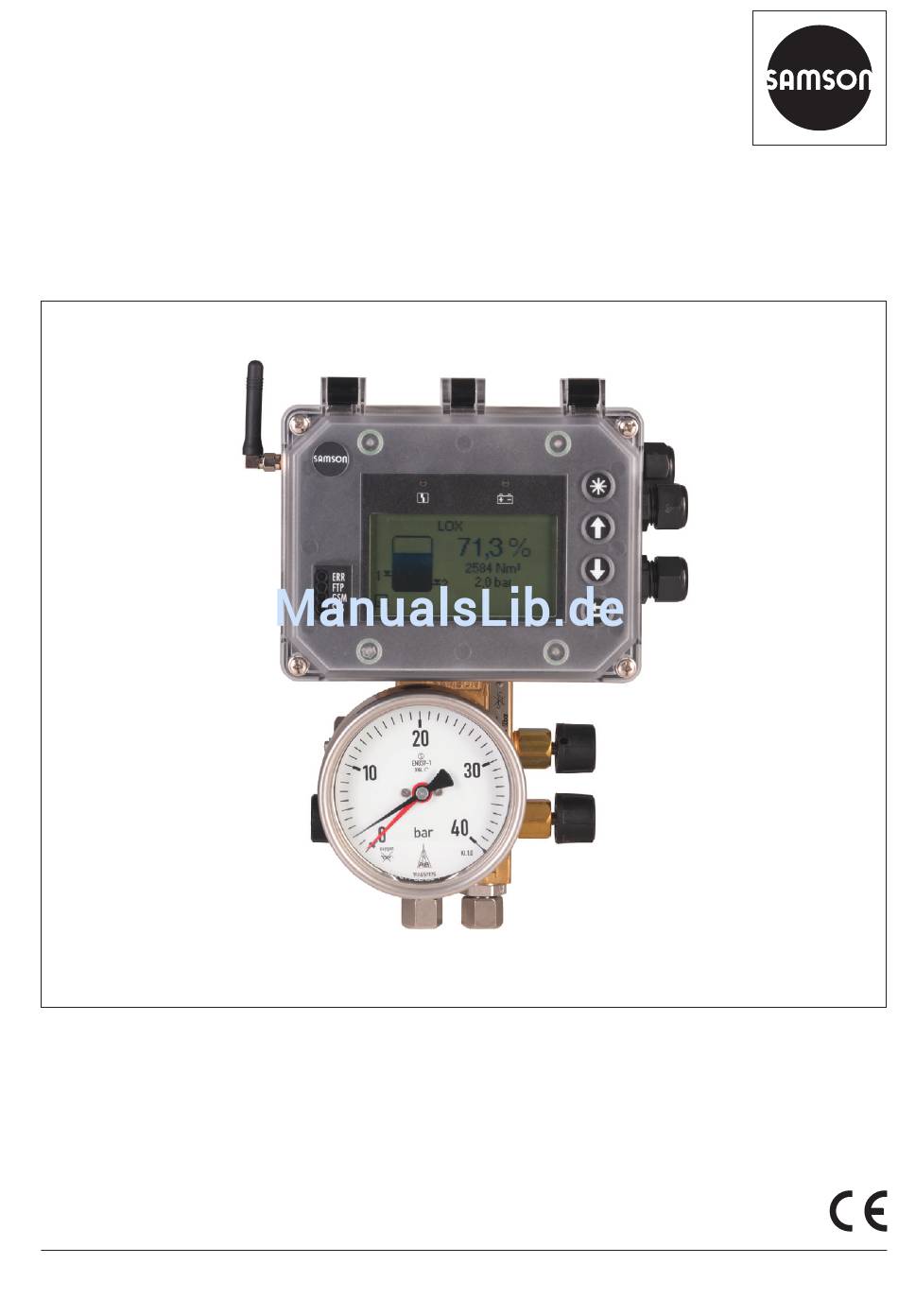

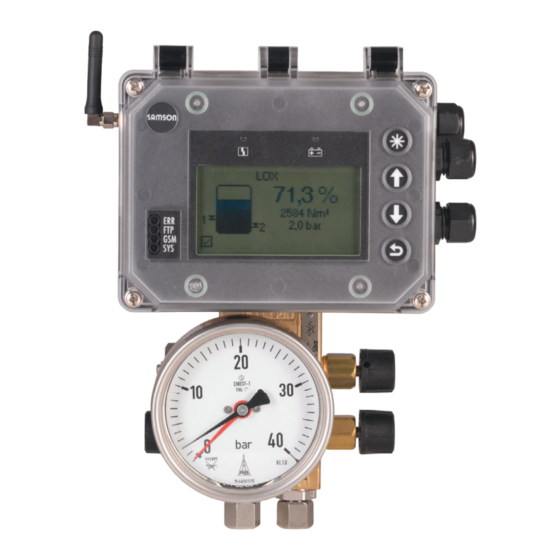

- Seite 1 EINBAU- UND BEDIENUNGSANLEITUNG EB 9510 Originalanleitung Differenzdruckmesser Media 7 mit Datenfernübertragung Firmwareversion 1.01.03 Ausgabe Mai 2018...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Schutzmaßnahmen ...........5 Hinweise zu möglichen schweren Personenschäden ..........7 Hinweise zu möglichen Personenschäden ............8 Hinweise zu möglichen Sachschäden ...............9 Kennzeichnungen am Gerät .................11 Typenschild ....................11 Artikelcode ....................12 Aufbau und Wirkungsweise .................14 3.1 Konfiguration mit TROVIS-VIEW ..............14 Anwendung ....................16 3.2.1 Differenzdruckmessung.................16 3.2.2 Füllstandsmessung ..................16 3.2.3... - Seite 4 Inhalt Optionale Zusatzfunktion ................32 Optionsmodule ....................32 6.1.1 Steckplätze für Optionsmodule ..............33 6.1.2 Optionsmodule einsetzen/herausnehmen............34 GSM-Modul ....................36 6.2.1 GSM-Modul einbauen ..................38 6.2.2 Winkelantenne ausrichten ................38 Ersatzstromversorgung (ESV) ................40 6.3.1 Batterie einsetzen ..................40 Bedienung ....................42 Kapazitive Tasten ..................42 Display .......................43 Betrieb des Differenzdruckmessers Media 7 ..........44 Erstinbetriebnahme ..................44 8.1.1 Inbetriebnahme-Assistenten (IBA) ausführen ...........44...
-
Seite 5: Sicherheitshinweise Und Schutzmaßnahmen
Auslegungskriterien entsprechen. Falls der Betreiber das Gerät in an- deren Anwendungen oder Umgebungen einsetzen möchte, muss er hierfür Rücksprache mit SAMSON halten. SAMSON haftet nicht für Schäden, die aus Nichtbeachtung der bestimmungsgemäßen Ver- wendung resultieren sowie für Schäden, die durch äußere Kräfte oder andere äußere Einwir- kungen entstehen. - Seite 6 Sicherheitshinweise und Schutzmaßnahmen Persönliche Schutzausrüstung SAMSON empfiehlt je nach eingesetztem Medium die folgende Schutzausrüstung: − Schutzkleidung, Schutzhandschuhe, Augen- und Atemschutz beim Einsatz heißer, kalter, aggressiver und/oder ätzender Medien Î Weitere Schutzausrüstung beim Anlagenbetreiber erfragen. Änderungen und sonstige Modifikationen Änderungen, Umbauten und sonstige Modifikationen des Produkts sind durch SAMSON nicht autorisiert. Sie erfolgen ausschließlich auf eigene Gefahr und können unter anderem zu Sicherheitsrisiken führen sowie dazu, dass das Produkt nicht mehr den für seine Verwendung...
-
Seite 7: Hinweise Zu Möglichen Schweren Personenschäden
Sicherheitshinweise und Schutzmaßnahmen Sorgfaltspflicht des Anwenders Der Anwender muss mit der vorliegenden Einbau- und Bedienungsanleitung vertraut sein und sich an die darin aufgeführten Gefahrenhinweise, Warnhinweise und Hinweise halten. Darüber hinaus muss der Anwender mit den geltenden Vorschriften bezüglich Arbeitssicher- heit und Unfallverhütung vertraut sein und diese einhalten. Mitgeltende Normen und Richtlinien Das mit der CE-Kennzeichnung versehene Gerät erfüllt die Anforderungen der Richtlinien 2014/30/EU und 2014/34/EU. -
Seite 8: Hinweise Zu Möglichen Personenschäden
Î Bei Einsendung von Reparaturgeräten für Sauerstoff übernimmt der Absender alle Verantwortung dafür, dass der Umgang mit den Reparaturgeräten bis zum Eingang beim Hersteller den Vorgaben der VBG 62 oder gleichwertiger Regelwerke ent- sprach. Ansonsten kann SAMSON keine Verantwortung übernehmen! EB 9510... -
Seite 9: Hinweise Zu Möglichen Sachschäden
Î Nur Medium verwenden, das den Auslegungskriterien entspricht. Sauerstoffanwendung! Bei Einsatz des Messmediums flüssiger Sauerstoff wird der zul. Temperaturbereich über- schritten. Î Bei allen Messaufgaben mit Sauerstoff dürfen die Messzelle selbst sowie auch alle SAMSON-Zubehörteile, wie z. B. der Ventilblock, nur mit gasförmigem Sauerstoff in Kontakt kommen! Î Der maximal zulässige Sauerstoffdruck beträgt 50 bar. Beschädigung der Messzelle und Leckagen durch zu hohe oder zu niedrige Anzugs- drehmomente! Die Anschlussteile der Messzelle müssen mit bestimmten Drehmomenten angezogen... - Seite 10 Sicherheitshinweise und Schutzmaßnahmen HINWEIS Beschädigung der Elektronik durch Überschreitung der zulässigen Toleranzen der Versorgungsspannung! Der Differenzdruckmesser Media 7 ist für genau definierte elektrische Betriebsparameter vorgesehen. Î Die zulässigen Toleranzen der Versorgungsspannung gemäß technischer Daten ein- halten. Beschädigung des Geräts durch unzulässige Einbaulage! Î Das Gerät nur in senkrechter Einbaulage montieren. EB 9510...
-
Seite 11: Kennzeichnungen Am Gerät
Var.-ID Serial no. Serial no. SAMSON AG, Germany Made in Germany SAMSON AG, Germany Made in Germany GSM-Modul (vgl. Kap. 6.2): Messzelle: SAMSON SAMSON 5007-1 Option module [GSM] Media IMEI: Model 5007 GSM Module Var.-ID Model Serial no. Serial no. Nominal range mbar Made in Germany Optionsmodul (vgl. Kap. 6.1):... -
Seite 12: Artikelcode
Kennzeichnungen am Gerät 2.2 Artikelcode Media 7 5007-1- 0 0 0 x x x x x x 0 x x x x x x x x mit 4“-LCD Energieversorgung Zweileiter Netzteil 18 bis 36 V DC Optionale Module 1) Steckplatz 1 Steckplatz 2 Steckplatz 3 Steckplatz 4 GSM-Modul mit Antenne ohne GSM-Modul mit Antenne (mit SIM-Karte) - Seite 13 Kennzeichnungen am Gerät Media 7 5007-1- 0 0 0 x x x x x x 0 x x x x x x x x Ausführung nach Datenblatt 1010-5600 Standard Ausführung für kryogene Gase nach DIN EN 12300, in Foliensack verpackt, öl- und fettfrei nach WN 1.34-2 Bl. 1 und 1.1 Ausführung für Sauerstoff nach DIN EN 12300 – O , in Foliensack verpackt, öl- und fettfrei nach WN 1.34-2 Bl. 1 und 1.1 brennbare Gase Gruppe I brennbare Gase Gruppe II brennbare Flüssigkeiten und Kältemittel nicht brennbare Kältemittel...
-
Seite 14: Aufbau Und Wirkungsweise
Display als auch den D/A-Wandler bei der erfolgen. Der Differenzdruckmesser wird Zweileiter-Ausführung. hierfür mit seiner digitalen Schnittstelle SAMSON SERIAL INTERFACE (SSP) über ein Der Differenzdruckmesser wird über vier ka- Adapterkabel mit der USB-Schnittstelle des pazitive Tasten (4) bedient. Dabei handelt es PCs verbunden. - Seite 15 Aufbau und Wirkungsweise Zweileiter-Ausführung µC EEPROM Messzelle Mikrocontroller Datenspeicher Bedientasten D/A-Wandler Display Serial Interface – p = 4 bis 20 mA 24-V-Ausführung µC EEPROM Messzelle Mikrocontroller Datenspeicher Bedientasten 24-V-Netzteil Display Serial Interface = 12 bis 36 V GSM-Modul – p Bild 1: Media 7 · Blockschaltbilder EB 9510...
-
Seite 16: Anwendung
Aufbau und Wirkungsweise 3.2 Anwendung Mit der im Media 7 integrierten Differenzdruck-Messzelle werden die Druckdifferenzen von Flüssigkeiten, Dämpfen und Gasen gemessen. Der so ermittelte Differenzdruck ist Basis für die verschiedenen Anwendungsmöglichkeiten. 3.2.1 Differenzdruckmessung Mit der Differenzdruckmessung werden zwei Absolutdrücke p und p verglichen. So lässt sich z. B. die Funktionsfähigkeit von Filtern kontrollieren, indem der Druck vor und hinter dem Filter gemessen wird. 3.2.2 Füllstandsmessung Der Tankinhalt (Funktion von hydrostatischem Druck, Behältergeometrie und Flüssigdichte des gelagerten Gases) wird inhaltsproportional und der Betriebsdruck grafisch auf dem Display... -
Seite 17: Geräteanordnung Bei Füllstandsmessung
− Bild 3, Schema 1: Messung bei kryogenen Tankanlagen (verflüssigte Gase) − Bild 3, Schema 2: Messung an Druckbehältern mit kondensierendem oder nicht konden- sierendem Druckpolster. Die zusätzliche Höhe z fließt in die Messung mit ein: z so klein wie möglich halten. − Bild 3, Schema 3: Messung an offenen Behältern bei tiefliegendem Messgerät. Die Kom- pensationshöhe K kann nach bauseitiger Erfordernis beliebig groß gewählt werden. gemessene Höhe Messbereich zusätzliche Höhe Kompensationshöhe – – – Schema 1 Schema 2 Schema 3 Bild 3: Füllstandsmessung · Anordnung der Geräte (Darstellung mit SAMSON-Ventilblock) EB 9510... -
Seite 18: Ausführungen
Aufbau und Wirkungsweise 3.3 Ausführungen 3.4 Geräteübersicht und Be- dienelemente 3.3.1 Zweileiter-Ausführung Î Vgl. Bild 4 − Typ 5007-xxx0... Display Die Zweileiter-Ausführung wird über eine Bedientaste „Bestätigen“ Stromquelle mit einem Signal von 4 bis Bedientaste „Hoch“ 20 mA versorgt. Bedientaste „Runter“ Bedientaste „Zurück“ 3.3.2 24-V-Ausführung Störmeldeleuchte Batterieleuchte (ESV-Betrieb) −... -
Seite 19: Geräteübersicht Und Bedienelemente
Aufbau und Wirkungsweise 3.5 Geräteübersicht und Bedienelemente Bild 4: Bedienelemente EB 9510... -
Seite 20: Zubehör
Aufbau und Wirkungsweise 3.6 Zubehör 3.6.2 Speise- und Anzeige- gerät 3.6.1 Ventilblock Das Speise- und Anzeigegerät Typ 5024-1 dient zur Ansteuerung von Zweileiter-Mess- Im Ventilblock für den Differenzdruckmesser umformern (4 bis 20 mA) oder Drucksenso- Media 7 sind drei Ventile kombiniert. Der ren. Aktuelle Messwerte werden auf einem Ventilblock wird direkt an der Unterseite der Display angezeigt, zusätzlich geben zwei Messzelle des Media 7 angeschraubt (vgl. - Seite 21 Aufbau und Wirkungsweise Prüfanschluss Plombierbohrungen Absperrventil (–) Ausgleichsventil Absperrventil (+) Manometeranschluss Anschluss für Messleitungen Bild 6: Media 7 · Ventilblock (im angebauten Zustand) EB 9510...
-
Seite 22: Technische Daten
Aufbau und Wirkungsweise 3.7 Technische Daten Tabelle 1: Allgemeine technische Daten Differenzdruckmesser Media 7 (alle Druckangaben als Überdruck; alle Angaben der Fehler und Abweichungen in % der eingestellten Messspanne) Einbaulage senkrecht zur Anzeige Funktionsweise Die durch Differenzdruck erzeugte Membranstellung wird über ein AMR-System in ein elektrisches Signal umgewandelt. - Seite 23 Elektrische Anschlüsse Kabelverschraubungen M16 x 1,5 (bis zu 5 Stück) Anschlussklemmen Drahtquerschnitte von 0,2 bis 2,5 mm² Steckklemmen Optionsmodule Drahtquerschnitte von 0,13 bis 1,5 mm² Kommunikation Lokal SAMSON-SSP-Schnittstelle und Serial-Interface-Adapter, TROVIS-VIEW Datenfernübertragung GSM-Modul Gewicht Gerät ohne Ventilblock ca. 3300 g Gerät mit Ventilblock ca. 5200 g...
- Seite 24 Aufbau und Wirkungsweise Tabelle 2: Energieversorgung Energieversorgung optional Zweileiter-Ausführung 5007-1-0000 Ausgang 4 bis 20 mA Zul. Bürde R in Ω = (U – 12 V)/0,020 A Versorgungsspannung U 12 bis 36 V DC für Zweileiter-Messumformer 24-V-Ausführung 5007-1-0001 Eingangsspannung 18 bis 36 V DC Ausgangsspannung 12 V DC Leistung 24 W Ausführung verpolsicher Tabelle 3: Optionale Zusatzfunktionen Analoger Ein-/Ausgang (AI/AO) Ausführung Zweileiter, galvanisch getrennt, verpolsicher, Wirkrichtung umkehrbar Hilfsenergie 10 bis 30 V DC Ausgangssignal...
- Seite 25 Aufbau und Wirkungsweise SIM-Karte M2M Industrial Plug in High Temperature, Betriebstemperatur: –40 bis +105 °C; Anbieter: Telefonica Germany GmbH Betriebstemperatur –30 bis +75 °C (mit Heizung: –40 bis +70 °C) Lagertemperatur –30 bis +75 °C Web-Portal TROVIS CONNECT Tabelle 4: Werkstoffe Messzelle Messzellengehäuse, Messing CW617N-H070, nach DIN EN 12420 Plus- und Minuskammer Elastomere Standard, tiefkalte Gase, Sauerstoff, brennbare Gase Gruppe I: ECO 60 Shore A Weitere Ausführungen: FPM/FKM, EPDM, NBR Federn und Membranteller korrosionsbeständiger Stahl...
-
Seite 26: Maße In Mm
Aufbau und Wirkungsweise 3.8 Maße in mm 2x G ISO 288 Bohrbild für Wand- montage/Tafelaufbau: Ø8,5 EB 9510... -
Seite 27: Vorbereitende Maßnahmen
− Lagerbedingungen einhalten. 2. Lieferung auf Schäden durch Transport − Längere Lagerung vermeiden. prüfen. Transportschäden melden. − Bei abweichenden Lagerbedingungen und längerer Lagerung Rücksprache mit 4.1 Auspacken SAMSON halten. HINWEIS Lagerbedingungen Beschädigung des Geräts durch eindrin- − Media 7 vor äußeren Einflüssen wie z. B. gende Fremdkörper! Stößen schützen. -
Seite 28: Montage Und Inbetriebnahme
Montage und Inbetriebnahme 5 Montage und Inbetriebnahme 5.2 Media 7 montieren Für die Befestigung des Media 7 in der An- HINWEIS lage stehen folgende Möglichkeiten zur Ver- Beschädigung des Geräts durch unzulässige fügung: Einbaulage! − 2x Gewindebohrung M8 in der Messzel- − Rückseitige Blowout-Öffnung freihalten. le (vgl. Bild 7, Pos. 1) − Das Gerät nur in senkrechter Einbaulage −... - Seite 29 Montage und Inbetriebnahme Gewindebohrung M8 Durchgangsbohrung für Schraube M8 Verschraubung für Messleitung (Messzelle) Verschraubung für Messleitung (Ventilblock) Verschlussschraube Bild 7: Befestigungsbohrungen und Messleitungsanschlüsse des Media 7 EB 9510...
-
Seite 30: Messleitungen Anschließen
Montage und Inbetriebnahme 5.3 Messleitungen anschließen 5.4.1 Leitungseinführung mit Kabelverschraubung Info Das Gehäuse des Differenzdruckmessers Druckführende Leitungen werden im Folgen- Media 7 hat fünf Bohrungen, die nach Be- den als Messleitungen bezeichnet. darf mit Kabelverschraubungen bestückt werden können. Î Die Auslegung der Kabelverschraubung HINWEIS sowie der Blindstopfen ist abhängig vom Fehlfunktion und falsche Messergebnisse Umgebungstemperaturbereich, vgl. - Seite 31 Montage und Inbetriebnahme 24-V-Ausführung: Zweileiter-Ausführung: Elektrische Hilfsenergie Zweileiter-Ausgangssignal + 31 – N – 32 intern verbunden Bild 8: Anschlussbelegung der Klemme EB 9510...
-
Seite 32: Optionale Zusatzfunktion
Optionale Zusatzfunktion 6 Optionale Zusatzfunktion Der Differenzdruckmesser Media 7 kann durch den modularen Aufbau an spezifische Anforderungen angepasst werden. Optiona- le Zusatzfunktionen stehen in Form von Opti- onsmodulen zur Verfügung (vgl. Kap. 6.1). Daneben ist ein GSM-Modul für die 24-V-Ausführung des Media 7 verfügbar (vgl. Kap. 6.2). Mit dem GSM-Modul kann über das Mobilfunknetz die Verbindung zum Webportal TROVIS CONNECT hergestellt werden (vgl. Kap. 8.3). Wird der Differenzdruckmesser Media 7 mit zusätzlichen Optionsmodulen oder dem GSM-Modul bestellt, sind diese bei Ausliefe- rung bereits eingebaut. -
Seite 33: Steckplätze Für Optionsmodule
Optionale Zusatzfunktion 6.1.1 Steckplätze für Optionsmodule Im Media 7 stehen vier Steckplätze für Optionsmodule zur Verfügung (vgl. Bild 10), von de- nen maximal zwei Steckplätze gleichzeitig bestückt werden können. Î Für die Auswahl der Steckplätze bei der Verwendung von zwei Optionsmodulen Tabelle 5 beachten! Steckplatz 2 Steckplatz 4 Steckplatz 1 Steckplatz 3 Bild 10: Steckplätze für Optionsmodule Tabelle 5: Zulässige Steckplatzpositionen des Media 7 Mit Optionsmodul bestückt zulässig nicht zulässig... -
Seite 34: Optionsmodule Einsetzen/Herausnehmen
Optionale Zusatzfunktion 6.1.2 Optionsmodule ein- henen Aussparung der Abdeckhaube sitzt. setzen/herausnehmen 6. Abdeckhaube festschrauben. 7. Elektrischen Anschluss des Optionsmo- HINWEIS duls vornehmen. Beschädigung des Differenzdruckmessers 8. Elektrische Hilfsenergie des Differenz- durch unzulässiges Einsetzen/Herausneh- druckmessers anschließen. men der Optionsmodule! Vor dem Einsetzen/Herausnehmen der Opti- Optionsmodul herausnehmen onsmodule elektrische Hilfsenergie abklem- 1. - Seite 35 Optionale Zusatzfunktion Abdeckhaube Optionsmodul Bild 11: Einsetzen der Optionsmodule EB 9510...
-
Seite 36: Gsm-Modul
Optionale Zusatzfunktion 6.2 GSM-Modul Für die 24-V-Ausführung des Media 7 ist ein GSM-Modul verfügbar. Mit dem GSM-Mo- dul (vgl. Bild 12) kann über das Mobilfunk- netz die Verbindung zum Web-Portal TROVIS CONNECT hergestellt werden (vgl. Kap. 8.3). Damit ist weltweit ein sicherer Da- tenaustausch, Abfragen von Zuständen, Überwachen und Steuern des Media 7 mög- lich (vgl. Bild 13). Wird der Differenzdruckmesser Media 7 mit dem GSM-Modul bestellt, ist dieses bei Aus- lieferung bereits eingebaut. Das GSM-Modul kann aber auch nachgerüstet werden (vgl. Kap. 6.2.1). - Seite 37 Optionale Zusatzfunktion Web-Portal Media 6 Media 6 Media 5 4 bis 20 mA Media 5 4 bis 20 mA 4 bis 20 mA TROVIS GPRS -Mobilfunknetz 2) CONNECT Web-Server Media 7 mit integriertem -Modul 1) GSM (Global System for Mobile Communication): Im Mobilfunk derzeit genutztes Protokoll für die Über- tragung digitalisierter Daten. Für den Betrieb wird die SIM-Karte eines Mobilfunkbetreibers genutzt. GPRS (General Packet Radio Service): Funkübertragung für Anwender der GSM-Technologie.
-
Seite 38: Gsm-Modul Einbauen
Optionale Zusatzfunktion 6.2.1 GSM-Modul einbauen häuses (1) führen und bis zum Anschlag einschieben. Die Einheit GSM-Modul besteht aus dem 5. Zahnscheibe (4) auf die SMA-Buchse (6) Modul (inkl. SIM-Karte) und der Winkelan- setzen. tenne mit Kabel und SMA-Buchse. 6. Mutter (3) auf die SMA-Buchse (6) setzen und festschrauben. - Seite 39 Optionale Zusatzfunktion 1 Gehäuse 2 Winkelantenne 3 Mutter 4 Zahnscheibe 5 O-Ring 6 SMA-Buchse 7 Anschlussstecker 8 Anschlussbuchse 9 Befestigungsschraube Bild 14: Einbau des GSM-Moduls EB 9510...
-
Seite 40: Ersatzstromversorgung (Esv)
Optionale Zusatzfunktion Tipp Die Ersatzstromversorgung eignet sich auch für die Erstinbetriebnahme, wenn keine wei- tere Energieversorgung vorhanden ist. Eine Lithiumbatterie ermöglicht so den Betrieb für die Dauer von ca. 7 Tagen. 6.3.1 Batterie einsetzen HINWEIS Beschädigung des Differenzdruckmessers Bild 15: Ausrichtung der Winkelantenne durch unzulässiges Einsetzen/Herausneh- men der 1,5-V-Batterie! Vor dem Einsetzen/Herausnehmen der... - Seite 41 Optionale Zusatzfunktion 1,5-V-Batterie Abdeckhaube Polarität beim Einsetzen der Batterie beachten! Bild 16: Einsetzen der 1,5-V-Batterie EB 9510...
-
Seite 42: Bedienung
Bedienung 7 Bedienung Störmeldeleuchte ESV-Batteriewarnleuchte Kapazitive Tasten Statusleuchten GSM-Modul Display (vgl. Kap. 8.3.1) Bild 17: Bedienelemente des Media 7 7.1 Kapazitive Tasten Die kapazitiven Tasten für die Vor-Ort-Bedienung befinden sich rechts neben dem Display. bestätigen, anwählen, umschalten nach oben bewegen, Wert nach oben verändern nach unten bewegen, Wert nach unten verändern zurück EB 9510... -
Seite 43: Display
Bedienung 7.2 Display Sobald die elektrische Versorgung angeschlossen wird, zeigt der Differenzdruckmesser bei der Erstinbetriebnahme den Assistenten (vgl. Kap. 8.1.1) und andernfalls den Startbild- schirm (vgl. Bild 18). Durch Drücken der -Taste gelangt man ins Hauptmenü. Hier können Einstellungen vorgenommen und Prozesswerte abgefragt werden. Eine Beschreibung der Erstinbetriebnahme-Einstellungen enthält Kap. 8.1. Die Parameterliste der Vor-Ort-Bedienung befindet sich im Anhang, Kap. 12.2, ab Seite 57. eingestelltes Medium Füllstand in % Füllstandswert in gewählter Einheit Behälterdruck in gewählter Einheit visualisierter Füllstand mit Füllgrenzen 1 und 2 (vgl. Seite 67) Gerätestatus (vgl. Tabelle 6, Seite 53) -
Seite 44: Betrieb Des Differenzdruckmessers Media 7
8.1 Erstinbetriebnahme Wird der Differenzdruckmesser Media 7 nach Auslieferung zum ersten Mal in Betrieb ge- nommen, startet das Gerät nach Anschluss der elektrischen Versorgung mit dem Inbetrieb- nahme-Assistenten (IBA). Tipp SAMSON empfiehlt folgende Vorgehensweise bei Erstinbetriebnahme: 1. Inbetriebnahme-Assistenten (IBA) ausführen (vgl. Kap. 8.1.1). 2. Benutzerebene einstellen (vgl. Kap. 8.1.2). 3. Nullpunktabgleich durchführen (vgl. Kap. 8.1.3). 8.1.1 Inbetriebnahme-Assistenten (IBA) ausführen... - Seite 45 Betrieb des Differenzdruckmessers Media 7 Schritt 3 von 6: Einstellung des minimalen Differenzdrucks Δp 1. Mit Taste bzw. die gewünschte Stelle des Zahlenwerts wählen und zum Ändern Taste drücken. 2. Mit Taste bzw. den gewünschte Zahlenwert einstellen und mit Taste bestäti- gen. 3. Sind alle Stellen des Zahlenwerts eingestellt, Taste drücken. 4. Taste drücken, um zum nächsten Schritt zu gelangen.
-
Seite 46: Benutzerebene Einstellen
Betrieb des Differenzdruckmessers Media 7 8.1.2 Benutzerebene einstellen Der Differenzdruckmesser Media 7 stellt zwei Benutzerebenen mit verschiedenen Zugriffs- rechten zur Verfügung: − Instandhalter: In dieser Benutzerebene können Werte und Parameter aufgerufen und ab- gefragt werden. Änderungen sind in dieser Ebene nicht möglich. − Spezialist: In dieser Benutzerebene können alle Werte aufgerufen und Parameter geän- dert werden. -
Seite 47: Nullpunktabgleich Durchführen
Betrieb des Differenzdruckmessers Media 7 8.1.3 Nullpunktabgleich durchführen SAMSON empfiehlt, bei Erstinbetriebnahme sowie bei Änderungen in der Anlage einen Nullpunktabgleich durchzuführen. Um den Nullpunkt zu setzen, ist ein Druckausgleich zwischen den Messleitungen erforder- lich. Zur Nullpunktkontrolle muss bei Atmosphärendruck in den beiden Messkammern Druck- gleichheit herrschen, d. h. bei Differenzdruck Δp = 0 mbar muss das an den Klemmen 31 und 32 anliegende Stromsignal 4 mA betragen (vgl. Bild 8, Seite 31). -
Seite 48: Messbereich (Spanne) Abgleichen
Betrieb des Differenzdruckmessers Media 7 Nullpunktabgleich bei befülltem Behälter Î Für den Druckausgleich die Messleitungen zum Tank hin absperren und über einen Bypass verbinden. Bei Verwendung des SAMSON-Ventilblocks wie folgt vorgehen (vgl. Bild 6, Seite 21): 1. Absperrventil (+) und Absperrventil (–) schließen. 2. Ausgleichsventil öffnen. Î Der Ventilblock ist jetzt in Prüfstellung. - Seite 49 Betrieb des Differenzdruckmessers Media 7 Vorgehensweise: Info Für den Messbereichsabgleich muss die Benutzerebene auf „Spezialist“ eingestellt sein (vgl. Kap. 8.1.2). Î Reihenfolge beachten: 1. Nullpunktabgleich durchführen. 2. Messbereich (Spanne) abgleichen. Î Beim Δp -Wert muss das Ausgangssignal 20 mA betragen. Î Zur Messbereichsüberprüfung den Differenzdruckmesser nach Bild 19 anschließen. mA-Anzeige – = 0,0 % = 4 mA = 100 % = 20 mA Speisegerät –...
- Seite 50 Betrieb des Differenzdruckmessers Media 7 Messbereich (Spanne) überprüfen 1. Bei angezeigtem Startbildschirm Taste drücken, um ins Hauptmenü zu gelangen. 2. Mit Taste bzw. Inbetriebnahme (1) wählen und mit Taste bestätigen. 3. Mit Taste bzw. Spanne (1.6) wählen und mit Taste bestätigen. Î Die aktuellen Werte für Differenzdruck, Spanne und maximalen Differenzdruck (Δp werden angezeigt. 4. Prüfdruck mit Feindruckregler unter Beobachtung des Kontrollmanometers entsprechend dem maximalen Differenzdruck Δp anlegen.
-
Seite 51: Datenfernübertragung
Info Die Nutzung der Datenfernübertragung ist nur mit eingebautem GSM-Modul möglich. Für die Nutzung der Datenfernübertragung erstellt SAMSON für jeden Kunden im Web-Por- tal TROVIS CONNECT ein Benutzerkonto. Zusätzlich wird jedes Gerät des Kunden angelegt. Î Für weitere Informationen zur Datenfernübertragung und den Registrierungsvorgang in TROVIS CONNECT After Sales Service von SAMSON kontaktieren. -
Seite 52: Instandhaltung
9 Instandhaltung 9.2 Update der Firmware Info Info Der Differenzdruckmesser wurde von Ein Update durch von SAMSON beauftragte SAMSON vor Auslieferung geprüft. Mitarbeiter des After Sales Service wird mit − Mit der Durchführung nicht beschriebener einem von der Qualitätssicherung zugewie- Instandhaltungs- und Reparaturarbeiten senen Prüfzeichen auf dem Gerät bestätigt. -
Seite 53: Störungen
Meldung Mögliche Ursachen und Abhilfe AMR-Magnet verloren AMR-Sensor nicht erkannt Speicherfehler Abgleich Der Media 7 hat einen internen Gerätefehler. Speicherfehler Daten Î After Sales Service von SAMSON kontaktie- ren. kein Werksabgleich Fehler Drucksensor Fehler interne Datenverarbeitung AMR-Signal außerhalb Bereich Î Media 7 zurücksetzen. Bei wiederholtem Auf- treten des Fehlers After Sales Service von SAMSON kontaktieren. - Seite 54 Î Sämtliche Verschraubungen kontrollieren. Netzteil nicht erkannt Spannungsversorgung wird von aktueller Firm- ware nicht unterstützt, Update erforderlich. Î After Sales Service von SAMSON kontaktie- ren. Option nicht erkannt Option wird von aktueller Firmware nicht unter- stützt, Update erforderlich, Option ist defekt.
-
Seite 55: Außerbetriebnahme Und Demontage
Außerbetriebnahme und Demontage 11 Außerbetriebnahme und Demontage 11.1 Außer Betrieb nehmen Um den Differenzdruckmesser für die De- montage außer Betrieb zu nehmen, folgende Schritte ausführen: 1. Messleitungen absperren. Î Bei Verwendung des Ventilblocks: 2. Absperrventile schließen. 3. Ausgleichsventil öffnen. 4. Schraube des Prüfanschlusses lang- sam öffnen, um Druck entweichen zu lassen. -
Seite 56: Anhang
E-Mail Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samson.de erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samson.de oder in einem SAMSON- Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-... -
Seite 57: Menüstruktur Und Parameter
Anhang 12.2 Menüstruktur und Parameter Info Die Verfügbarkeit der aufgeführten Menüpunkte und Parameter hängt von der Ausführung und Konfiguration des Differenzdruckmessers sowie von den verwendeten Optionsmodulen ab. Werkseinstellungen sind mit der Abkürzung „WE“ gekennzeichnet. Menü Einstellbereich/Werte/Beschreibung Inbetriebnahme Sprache/Language Auswahl der Menü- und Displaysprache: ▪... - Seite 58 Anhang Menü Einstellbereich/Werte/Beschreibung Testmodus 1.12 Testmodus ist Aktiv bei laufendem Test (Testdauer: 30 s). ▪ Inaktiv (WE) ▪ Aktiv Testsignal Analogausgang 1.13 Eingabe des Testsignals in % bezogen auf den Signalbereich 4 bis 20 mA. ▪ –10,00 bis +110,00 % Geräteeinstellungen Allgemein Kennzeichen 2.1.1 Eingabe einer frei wählbaren Kennzeichnung für das Gerät (max.
- Seite 59 Geräts um 510 mA. Obere Schalttemperatur (ausschalten): –12,5 °C Untere Schalttemperatur (einschalten): –17,5 °C ▪ EIN (WE) ▪ AUS Füllstandsmodus Behälter 2.2.1 Einstellungen zu den Behälterdaten (Menüpunkte 2.2.1.x) wer- den über die SAMSON-Konfigurations- und Bedienoberfläche TROVIS-VIEW vorgenommen, vgl. u EB 9510-2. Behälterkennzeichen 2.2.1.1 ▪ Einstellungen über TROVIS-VIEW Behältertyp 2.2.1.2 ▪ Einstellungen über TROVIS-VIEW Bodenform 2.2.1.3...
- Seite 60 Anhang Menü Einstellbereich/Werte/Beschreibung Volumen bei 20 mA 2.2.1.12 ▪ Einstellungen über TROVIS-VIEW Zulässige Füllgrenze 2.2.1.13 ▪ Einstellungen über TROVIS-VIEW Medium 2.2.2 Mediumsauswahl 2.2.2.1 Auswahl des Mediums (abhängig vom eingegebenen Medi- umskennzeichen) Einheit 2.2.2.2 Einheit für die Berechnung des Behälterinhalts [MCN], [SCN] und [UCW] und des aktuellen Füllstands ▪...
- Seite 61 Anhang Menü Einstellbereich/Werte/Beschreibung Einheit Betriebsdruck ..7 Wählbare Einheit des Betriebsdrucks ▪ bar (WE) ▪ kPa ▪ psi Flüssigdichte ..8 Wert der Dichte in kg/m³ im flüssigen Zustand ▪ Wert in kg/m³ Norm-Gasdichte ..9 Wert der Norm-Gasdichte in kg/m³ ▪ Wert in kg/m³ Gasdichte im Behälter ...
- Seite 62 Anhang Menü Einstellbereich/Werte/Beschreibung Einheit Betriebsdruck 2.3.8 Wählbare Einheit des Betriebsdrucks ▪ mbar (WE) ▪ bar ▪ kPa ▪ psi ▪ cmH ▪ mH ▪ inH Optionskarten Optionskartenübersicht 2.4.1 2.4.1.1 Optionskartenübersicht der vier Steckplätze in Form einer gra- fischen Darstellung Steckplatz 1 2.4.2 Sind Optionskarten eingesetzt, werden die verfügbaren Para- Steckplatz 2...
- Seite 63 Anhang Menü Einstellbereich/Werte/Beschreibung Störmeldung E3 ..6 Festlegen, ob eine Störmeldung ausgegeben wird, wenn eine Fehlermeldung unter dem Sammelstatus E3 (vgl. Seite 65) vorliegt. ▪ Nein ▪ Ja Zuordnung ..8 ▪ Differenzdruck/Füllstand (je nach eingestelltem Betriebsmo- Analogausgang dus, vgl. Parameter 1.3) ▪ Behälterdruck (Drucksensor), nur wenn ein Drucksensor vor- handen ist Druck bei 20 mA ...
- Seite 64 Anhang Menü Einstellbereich/Werte/Beschreibung Name Sprache 2 2.5.13 ▪ gewählte Sprache Prozesswerte Kennzeichen Anzeige des eingegebenen Kennzeichens Behälterkennzeichen Anzeige des Behälterkennzeichens Mediumskennzeichen Anzeige des eingegebenen Mediumskennzeichens Füllstand [%] Anzeige des aktuellen Füllstands in % Differenzdruck [%] Anzeige des aktuellen Differenzdrucks in % Füllstand Anzeige des aktuellen Füllstands mit Einheit Drucksensor...
- Seite 65 Anhang Menü Einstellbereich/Werte/Beschreibung Diagnose Statusmeldungen Statusmeldungen geben einen Überblick über die aktuellen Zu- stände einzelner Funktionen oder Komponenten des Media 7. Ausfällen und Fehlermeldungen wird ein entsprechendes Sta- tussymbol zugeordnet: Ausfall Außerhalb der Spezifikation Wartungsbedarf Keine Meldung Möglicher Status Media Sammelstatus 4.1.1 • • • • E1 Sammelstatus 4.1.2 •...
- Seite 66 Anhang Menü Einstellbereich/Werte/Beschreibung Störmeldeausgang Störmeldungsausgang 4.2.1 Festlegen des Signals für den Störmeldungsausgang: High für >21 mA, low für <3,6 mA. ▪ High (WE) ▪ low Störmeldung E1 4.2.2 Festlegen, ob eine Störmeldung ausgegeben wird, wenn eine Fehlermeldung unter dem Sammelstatus E1 (vgl. Seite 65) vorliegt. ▪ Nein ▪ Ja Störmeldung E2 4.2.3 Festlegen, ob eine Störmeldung ausgegeben wird, wenn eine Fehlermeldung unter dem Sammelstatus E2 (vgl. Seite 65) vorliegt.
- Seite 67 Anhang Menü Einstellbereich/Werte/Beschreibung Min. Gerätetemperatur 4.4.3 Einstellung einer Temperaturuntergrenze im vorgegebenen Bereich. Liegt die aktuelle Gerätetemperatur unterhalb der eingestellten Grenze, zeigt das Gerät über das Display eine Fehlermeldung an und wechselt in den Status „Außerhalb der Spezifikation“. ▪ –40 bis +10 °C (WE: –40 °C) Ereignisse Füllstand Alarm Füllgrenze SCN 4.5.1 Aktivierung/Deaktivierung der zulässigen Füllgrenze...
- Seite 68 Anhang Menü Einstellbereich/Werte/Beschreibung Grenzwert 4.6.3 Einstellung des Grenzwerts in % (wird als Markierung 1 auf dem Display angezeigt). ▪ 0,0 bis 100,0 % (WE: 30 %) Hauptalarm 4.6.4 Hauptalarm bei Unterschreiten des Grenzwerts ein-/ausschal- ten. ▪ EIN (WE) ▪ AUS Grenzwert 4.6.5 Einstellung des Grenzwerts in % (wird als Markierung 2 auf dem Display angezeigt).
- Seite 69 Anhang Menü Einstellbereich/Werte/Beschreibung Grenzwert 3 4.7.7 Aktivierung/Deaktivierung des Grenzwerts 3 ▪ EIN (WE) ▪ AUS Modus 4.7.8 Mit „Max.-Kontakt“ kann eine Druckobergrenze, mit „Min.-Kontakt“ eine Druckuntergrenze festgelegt werden. ▪ Max.-Kontakt (WE) ▪ Min.-Kontakt Grenzwert 4.7.9 Einstellung des Grenzwerts 3 in bar ▪...
