1. Öffnen Sie das Gehäuse des Bedienteils (siehe: Abb. 1). Das in der Abbildung gezeigte
Werkzeug ist im Lieferumfang enthalten.
2. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Befestigungspunkte.
Beachten Sie unbedingt die Montageöffnung für den Sabotagekontakt.
3. Bohren Sie in der Wand Öffnungen für Spreizdübel.
4. Ziehen Sie die Kabeln durch die Öffnungen im Gehäuseunterteil.
5. Mit Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand.
6. Verbinden Sie die Klemmen DTM, CKM und COM des Bedienteils mit entsprechenden
Klemmen des Kommunikationsbusses der Alarmzentrale (siehe: Abb. 2). Es wird
empfohlen, ein gerades Kabel ohne Abschirmung zu verwenden. Bei der Anwendung
eines verdrillten Kabels beachten Sie, dass die Signale CKM (Uhr) und DTM (Daten) nicht
in einem gedrillten Adernpaar liegen sollen. Die Leitungen müssen in einem Kabel geführt
werden. Die Länge der Leitungen darf nicht 300 m überschreiten.
7. Schließen Sie die Leitungen an die Klemmen der Meldelinien, wenn Melder
angeschlossen werden sollen (die Melder werden analog angeschlossen, wie an die
Meldelinien auf der Hauptplatine der Zentrale).
8. Schließen Sie die Spannung an das Bedienteil an (Klemmen KPD und COM).
Die Spannung kann von der Hauptplatine der Zentrale, eines im System installierten
Erweiterungsmoduls mit Netzteil oder eines externen Netzgeräts geliefert werden.
9. Setzen Sie das Frontteil in den Halterungen auf und schließen Sie das Gehäuse.

3.1 Beschreibung der Klemmen

KPD - Stromversorgungseingang.
COM - Masse.
DTM - Daten.
CKM - Uhr.
A RS485 B - nicht belegte Klemmen.
INT-TSG

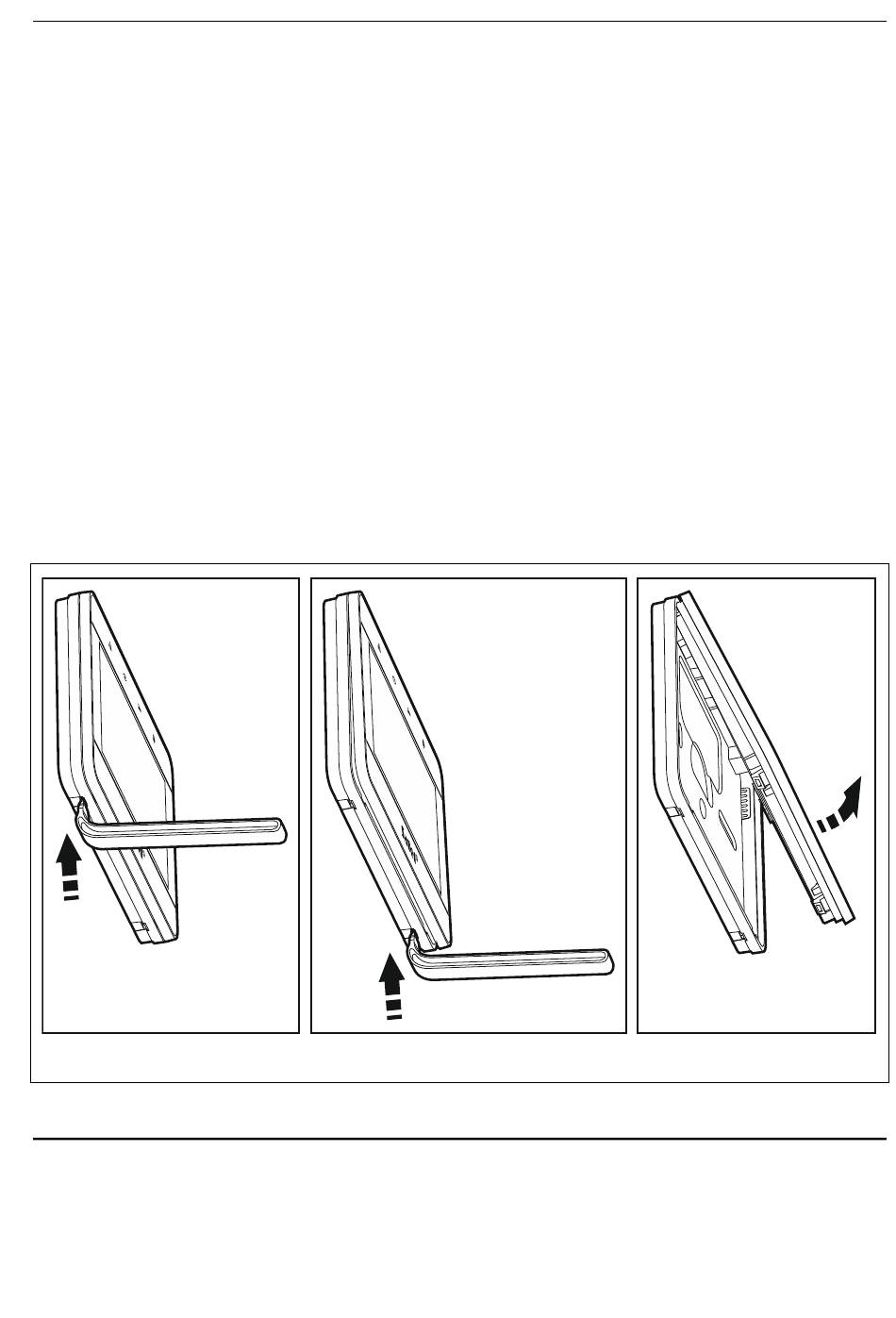

Abb. 1. Öffnen des Gehäuses.
