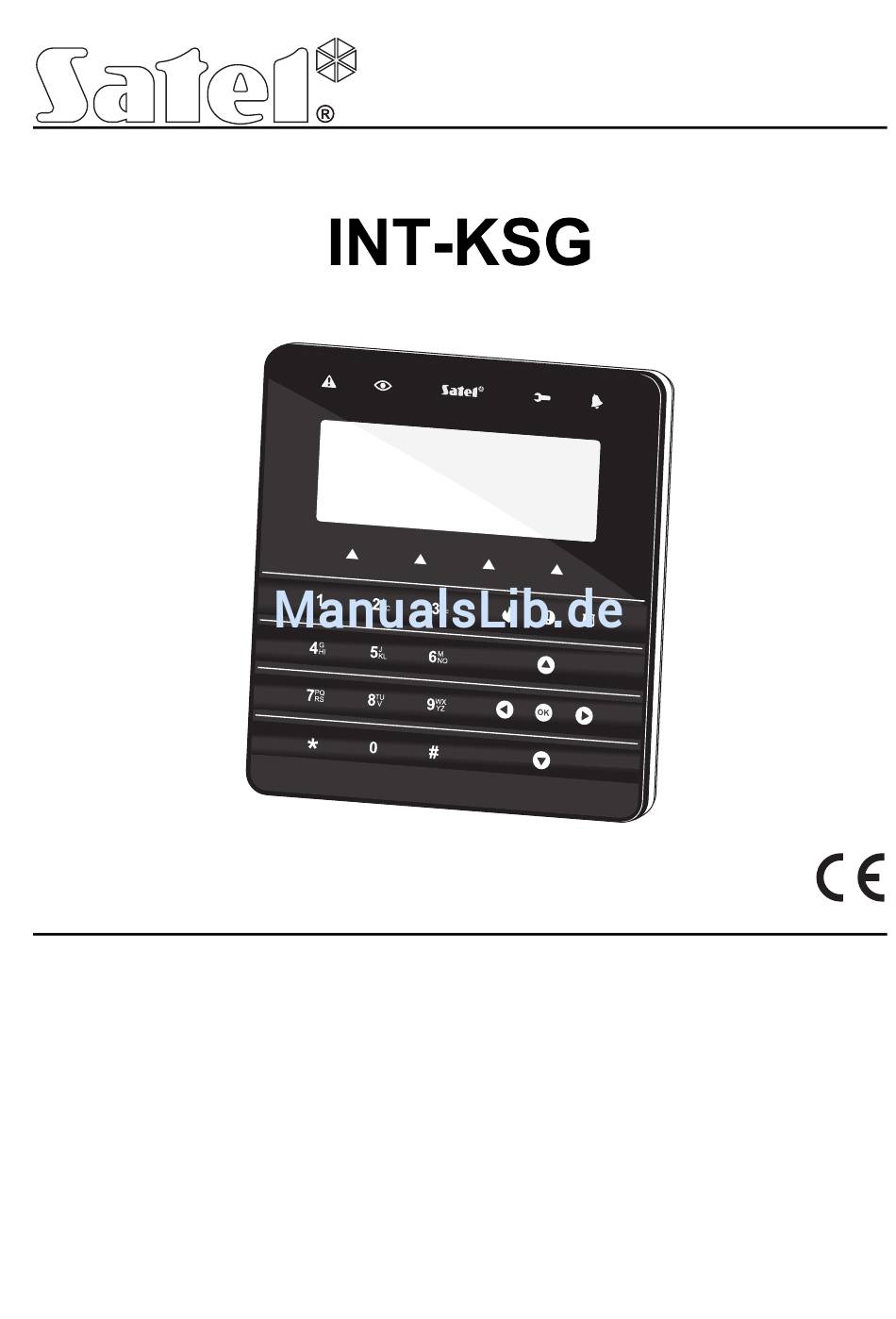

- Seite 1 Bedienteil Anleitung für den Errichter Programmversion 1.00 int-ksg_i_de 09/10 SATEL sp. z o.o. ul. Schuberta 79 80-172 Gdańsk POLEN tel. + 48 58 320 94 00 info@satel.pl www.satel.eu...
- Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Umstellungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...
-
Seite 3: Montage Und Anschluss
Das INT-KSG Bedienteil ist mit einer Touch-Tastatur und einem großen Display, das die Anzeige von Menüfunktionen in vier Zeilen ermöglicht, ausgestattet. Das dynamische Menü wird automatisch an die Berechtigungen des Betreibers sowie an die Konfigurationsweise des Systems angepasst. Im Bildschirmschoner-Modus können auf dem Display mehrere an die Bedürfnisse des Betreibers angepasste Informationen angezeigt werden. - Seite 4 INT-KSG SATEL 5. Die Leitungen an Klemmen der zusätzlichen Eingänge anschließen, falls Melder angeschlossen werden sollen. 6. Stromversorgung an das Bedienteil anschließen (Klemmen +12V und COM). Die Stromversorgung kann von der Hauptplatine der Zentrale, eines im System installierten Erweiterungsmoduls mit Netzteils oder eines externen Netzgeräts geliefert werden.
- Seite 5 3 - piezoelektrischer Wandler. 4 - RS-232 Schnittstelle (TTL) – ermöglicht die Verbindung des Bedienteils mit dem COM- Port des Computers anhand eines von SATEL hergestellten Kabels, welches im Satz DB9FC/RJ-KPL zu kaufen ist. Nachdem Anschluss kann die Firmware des Bedienteils...
- Seite 6 INT-KSG SATEL Abb. 3. Beispielsweiser Anschluss des Bedienteils an die Zentrale. 3. Adressierung Jedes an die Zentrale angeschlossene Bedienteil muss eine individuelle Adresse aus dem Bereich von 0 bis 3 (Zentralen INTEGRA 24 und INTEGRA 32) oder von 0 bis 7 (Zentralen INTEGRA 64, INTEGRA 128 und INTEGRA 128-WRL) haben.
-
Seite 7: Identifizierung Des Bedienteils
LOAD „Struktur” Registerkarte „Module” Zweig „Bedienteile” Schaltfläche „LCD-Identifizierung”) erfolgen. 5. Konfiguration der Einstellungen des Bedienteils Die Parameter und Optionen des INT-KSG Bedienteils können Sie entweder von einem beliebigen Bedienteil ERVICEMODUS TRUKTUR ODULE EDIENTEILE Name des Bedienteils) oder über das Programm D... - Seite 8 INT-KSG SATEL Signalisiert Alarme von Bereichen [Bereichsalarme] – Liste der Bereiche, von welchen der Einbruchalarm am Bedienteil in Form der LED-Anzeige , einer Nachricht auf dem Display oder akustisch signalisiert werden kann. Signalisiert Brandalarme von Bereichen [Ber. Brandalarm] – Liste der Bereiche, von...
- Seite 9 SATEL INT-KSG Eingangszeitverzögerung in Bereichen anzeigen [Eing.Zeitsign.] – Bereiche, in denen die Eingangszeitverzögerung mit einer entsprechenden Meldung auf dem Display des Bedienteils präsentiert wird. Ausgangszeitverzögerung in Bereichen anzeigen [Ausg.Zeitsign.] – Bereiche, in denen die Ausgangszeitverzögerung mit einer entsprechenden Meldung auf dem Display des Bedienteils präsentiert wird.
- Seite 10 INT-KSG SATEL Ausgangszeitkürzung möglich [Lösch. AusgZeit.] – in den Bereichen mit eingeschalteter Option A kann die Ausgangszeit nach Betätigung der Tasten 9 USGANGSZEITKÜRZUNG gekürzt werden. Verletzung der Linien zeigen [Linienverletz.] – Anzeige des Namens der Linie für GONG- Signalisierung im Falle einer Verletzung der Linie.
- Seite 11 SATEL INT-KSG wenn Sie z.B. die Bereiche 3, 6 und 7 ausgewählt haben, dann wird der Zustand der Bereiche auf der ersten, zweiten und dritten Position des Displays präsentiert. Linienzustände [Li.Zust.Zeichen] – Sie können die Symbole definieren, mit denen der Linienzustand präsentiert wird.
- Seite 12 INT-KSG SATEL Abb. 7. Registerkarte „Gruppen” im Programm D LOAD Kennwort erforderlich – ist die Option eingeschaltet, dann wird der Makrobefehl erst nach Autorisierung des Betreibers anhand des Kennwortes aktiviert. Das im Feld „Kennwort” eingegebene Kennwort wird ignoriert. Inaktiv bei Scharf – ist die Option eingeschaltet, dann wird der Makrobefehl nicht zugänglich, wenn ein der Bereiche, die vom Bedienteil aus gesteuert sind, scharfgeschaltet ist.
- Seite 13 SATEL INT-KSG • Die Ausgänge müssen als 24. M , 25. B ONOSTABILER ONTAKT ISTABILER ONTAKT 105. R , 106. R oder T programmiert werden OLLLADEN HOCH OLLLADEN UNTEN ELAIS (müssen zu keiner Gruppe von Ausgängen zugewiesen werden). Erstellung der Gruppe von Makrobefehlen 1.
- Seite 14 INT-KSG SATEL 7. Um den Makrobefehl sofort nach Betätigung der Taste zu aktivieren, die Option einschalten (dann muss der Gruppe nur der eine Makrobefehl UTOMATISCH STARTEN zugeordnet werden). 8. Aus der Liste eine der Funktionen auswählen, die durch den neuen Makrobefehl aktiviert sein soll.
- Seite 15 SATEL INT-KSG − Zustand ausgewählter Linien (wählen Sie die einzelnen Linien aus, deren Zustand präsentiert werden soll), − Zustand ausgewählter Ausgänge (wählen Sie die einzelnen Ausgänge aus, deren Zustand präsentiert werden soll), − Temperatur (wählen Sie die Linie in der Zentrale aus, zu welcher der Wärmemelder...
-
Seite 16: Technische Daten
INT-KSG SATEL 6. Technische Daten Stromversorgung ....................12 V DC ±15% Ruhestromaufnahme ..................... 165 mA Max. Stromaufnahme ..................... 175 mA Umweltklasse nach EN50130-5 ....................II Betriebstemperaturbereich .................. -10°C…+55°C Max. Feuchtigkeit ......................93±3% Abmessungen des Gehäuses (Breite x Höhe x Tiefe) ........ 143 x 156 x 22 mm...
