Satel INT-TSG Kurze Installationsanleitung

INT-TSG
BEDIENTEIL
Vollständige Installationsanleitung ist unter www.satel.eu zu finden
Das Alarmsystem soll durch ein qualifiziertes Personal installiert werden.
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung
auszuführen.
Das Bedienteil INT-TSG ist für die Montage in Innenräumen vorgesehen. Der Montageort soll
den Systembenutzern einen leichten und bequemen Zugriff ermöglichen.

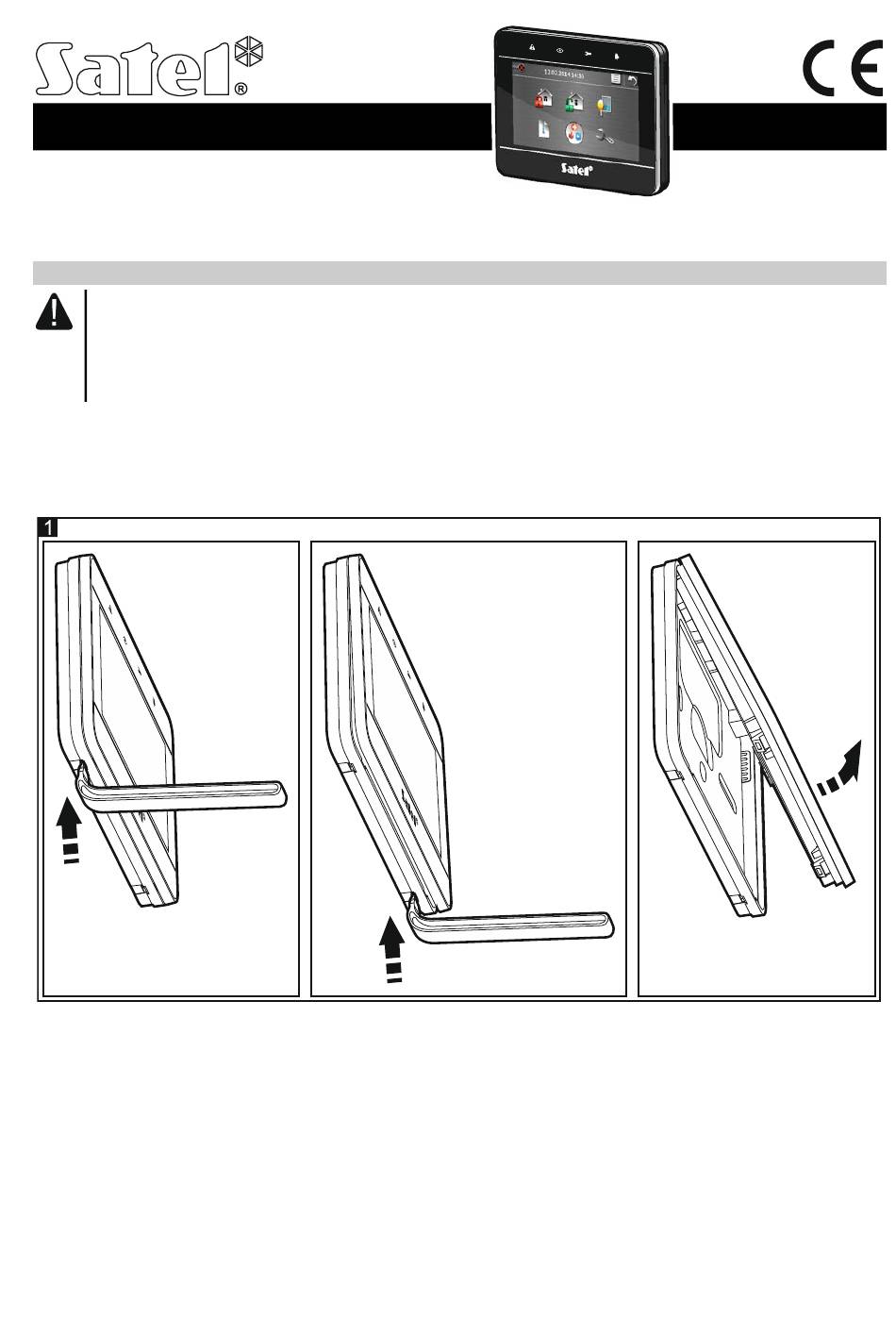

1. Öffnen Sie das Gehäuse des Bedienteils (Abb. 1). Das in der Abbildung angezeigte
Werkzeug zur Öffnung des Gehäuses ist im Lieferumfang enthalten.
2. Legen Sie das Gehäuseunterteil an die Wand und markieren Sie die Montagelöcher.
Beachten Sie,
berücksichtigen.
3. Bohren Sie in der Wand Löcher für Spreizdübel.
4. Ziehen Sie die Kabeln durch die Öffnung an dem Gehäuseunterteil.
5. Mit den Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand.
6. Verbinden Sie die Klemmen DTM, CKM und COM des Bedienteils mit entsprechenden
Klemmen des Kommunikationsbusses der Alarmzentrale (Abb. 2). Es wird empfohlen, ein
gerades Kabel ohne Abschirmung zu verwenden. Bei der Anwendung eines verdrillten
Kabels beachten Sie, dass Signale CKM (Uhr) und DTM (Daten) nicht in einem gedrillten
Kurze Installationsanleitung
unbedingt die Montageöffnung
int-tsg_sii_de 06/15
für den Sabotagekontakt zu
