Satel INT-KSG Kurzbedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Satel Anleitungen
  4. Keypads
  5. INT-KSG
  6. Kurzbedienungsanleitung
Satel INT-KSG Kurzbedienungsanleitung

Satel INT-KSG Kurzbedienungsanleitung

Vorschau ausblenden Andere Handbücher für INT-KSG:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienteil
Kürzbedienungsanleitung
Programmversion 1.00
int-ksg_u_de 08/10
SATEL sp. z o.o.
ul. Schuberta 79
80-172 Gdańsk
POLEN
tel. + 48 58 320 94 00
info@satel.pl
www.satel.eu

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Satel INT-KSG

Inhaltszusammenfassung für Satel INT-KSG

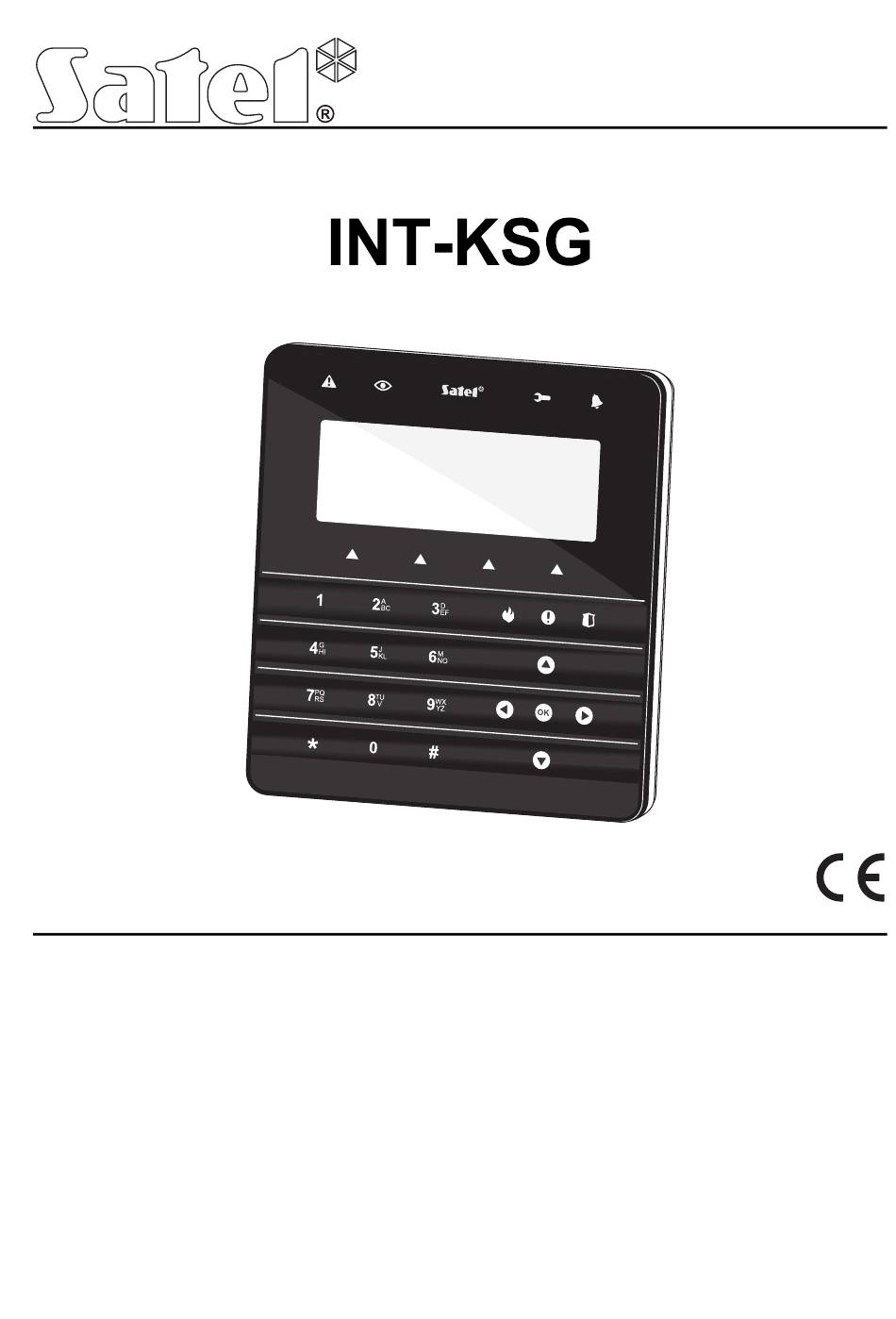

  • Seite 1 Bedienteil Kürzbedienungsanleitung Programmversion 1.00 int-ksg_u_de 08/10 SATEL sp. z o.o. ul. Schuberta 79 80-172 Gdańsk POLEN tel. + 48 58 320 94 00 info@satel.pl www.satel.eu...
  • Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Umstellungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...

  • Seite 3: Beschreibung Des Bedienteils

    Wir wünschen Ihnen viel Zufriedenheit mit Ihrer Wahl und versichern Ihnen, dass wir stets bereit sind, mit fachlicher Hilfe und Information über unsere Erzeugnisse aufzuwarten. Die Firma SATEL stellt außer Alarmzentralen viele andere Komponenten von Alarmanlagen her. Detaillierte Informationen über unsere Angebote können Sie bei den Fachhändlern, die unsere Produkte anbieten oder auf unserer Webseite www.satel.eu einholen.

  • Seite 4: Led-Anzeige Des Systemzustandes

    INT-KSG SATEL oder Zustand der Bereiche. Nach 60 Sekunden Stillstand des Bedienteils, wenn kein Menü angezeigt wird, schaltet sich das Display in den Bildschirmschoner-Modus um, in welchem folgende Informationen angezeigt werden können: − ein beliebiger vom Errichter definierter Text, − Zustand ausgewählter Bereiche, −...

  • Seite 5: Akustische Signalisierung

    SATEL INT-KSG Bedienungsanleitung der INTEGRA Zentralen ist beschrieben, wie man die Daten über das Bedienteil eingibt). Zusätzlich die Betätigung entsprechender Zifferntasten ca. 3 Sek. lang erlaubt (sofern der Errichter das Bedienteil so konfiguriert hat): 1 - Prüfung des Linienzustandes; 4 - Prüfung des Bereichszustandes;...

  • Seite 6: Externscharfschalten Ohne Auswahl Der Bereiche

    INT-KSG SATEL 4 kürze und 1 langer Ton signalisieren: − Aktivierung des Ausgangs; − Einschaltung der GONG-Signalisierung im Bedienteil mit Hilfe der Taste 8; − Beendigung der Funktion und Verlassen des Betreibermenüs nach Bestätigung der eingeführten Daten. 1 langer Ton – Verweigerung der Scharfschaltung (verletzte Linien im Bereich oder eine Störung im System).

  • Seite 7: Externscharfschalten In Ausgewählten Bereichen

    SATEL INT-KSG 2.2 Externscharfschalten in ausgewählten Bereichen 1. Das Kennwort eingeben und mit der Taste bestätigen. 2. Mit der Taste durch das Menü blättern, um die Funktion zu finden. Die Funktion auswählen und mit CHARFSCHALTEN der Taste oder aktivieren. 3. Die scharfzuschaltenden Bereiche werden auf dem Display mit entsprechender Nummer präsentiert.

  • Seite 8: Unscharfschalten Und Alarmlöschen

    INT-KSG SATEL 2.5 Sperren von verletzten und sabotierten Linien beim Scharfschalten Wird das Bedienteil mit einem langen Ton die Verweigerung der Scharfschaltung signalisieren und eine Nachricht über verletzte oder sabotierte Linie anzeigen, dann kann der Betreiber mit entsprechender Berechtigung die Linie sperren. Zu diesem Zweck die Taste 4 betätigen, und danach mit der Taste 1 bestätigen.

  • Seite 9: Kennwort Ändern

    SATEL INT-KSG 5.1 Kennwort ändern 1. Das Kennwort eingeben und mit der Taste bestätigen. 2. Die Taste 1 betätigen. Die Funktion der Kennwortänderung wird abgerufen. 3. Neues Kennwort eingeben und mit der Taste oder bestätigen. 5.2 Linien sperren 1. Das Kennwort eingeben und mit der Taste bestätigen.

  • Seite 10: Durchsicht Der Störungen

    INT-KSG SATEL die Ereignisse stattgefunden haben, auszuwählen; A – es werden alle Ereignisse angezeigt) und die Taste oder betätigen. 4. Die Liste mit den Ereignissen kann man mit den Tasten blättern. Mit der Taste kann man die Funktion verlassen. 5.4 Durchsicht der Störungen 1.

  • Seite 11: Sperrung Der Tastatur

    SATEL INT-KSG Abb. 2. Beispielsweise Makrobefehle, die nach Betätigung der Taste angezeigt werden. Die mittels Makrobefehle ausgeführten Funktionen definiert der Errichter. Die Aktivierung eines Makrobefehls kann die Autorisierung des Betreibers (Kennworteingabe) benötigen. 7. Sperrung der Tastatur Falls nötig, kann die Tastatur gesperrt werden (jede Tastenbetätigung wird dann ignoriert).

  • Seite 12: Kürze Beschreibung Des Bedienteils

    INT-KSG SATEL 8. Kürze Beschreibung des Bedienteils blinkt – Störung im System – Durchsicht der Ereignisse ermöglicht die F. S TÖRUNGEN leuchtet – alle über das Bedienteil gesteuerten Bereiche sind scharf blinkt – nur einige Bereiche sind scharf blinkt – Aktivierung des Servicemodus leuchtet oder blinkt –...
