HHFlex-Luftbehandlungsgeräte

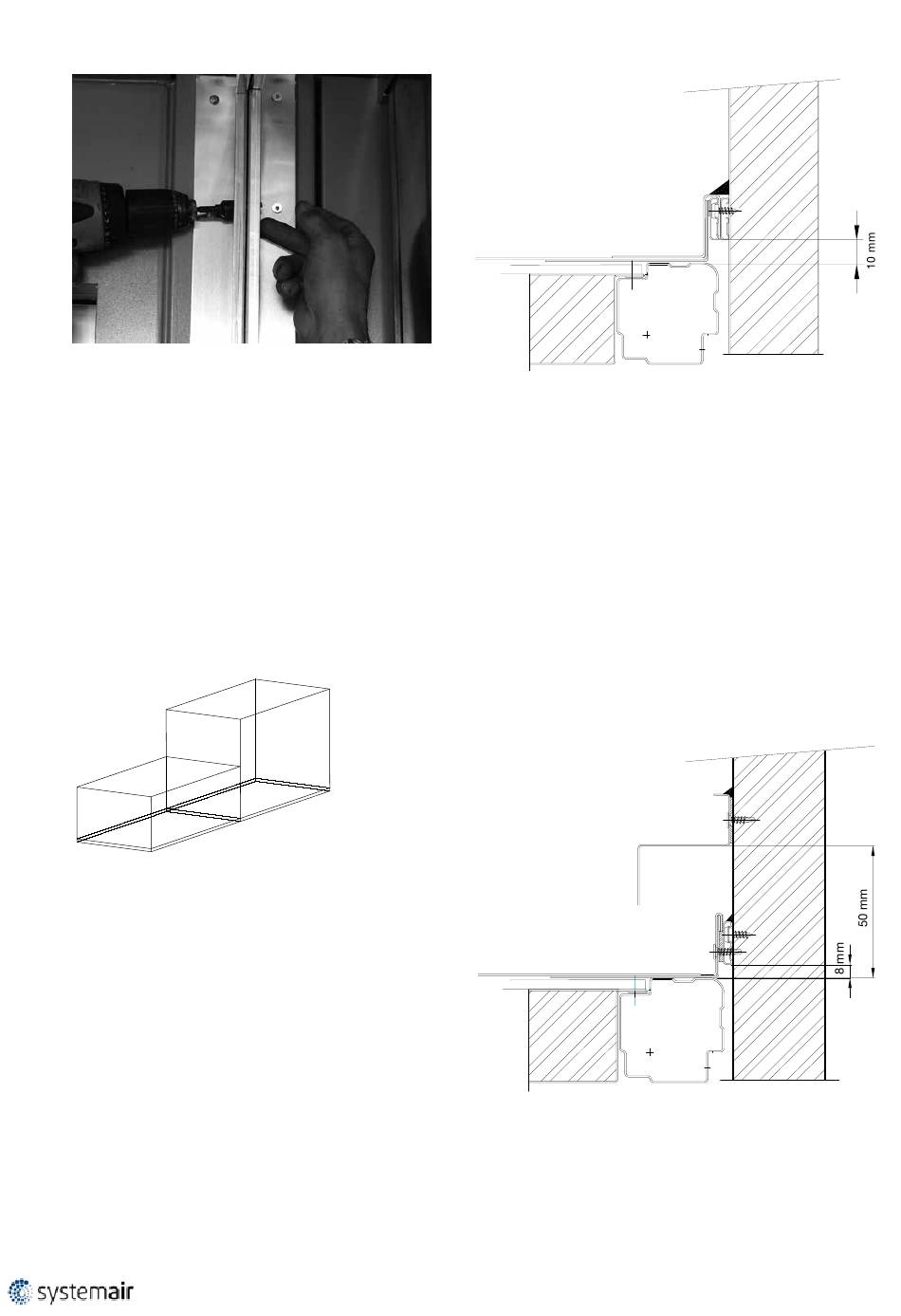

Abb. 22 - Befestigung der Eckpfosten
• Sind mehr als zwei Teile vorhanden, den obigen
Vorgang wiederholen. Bei Außenaufstellung sollten
alle externen Nahtstellen abgedichtet werden.
Bei Außenaufstellung muss die Kunststoff-Dachab-
deckung wie in Kapitel 7 beschrieben ausgeführt werden.
HINWEIS: Muss das Luftbehandlungsgerät der Luft-
festigkeits-Klasse L1 (LuKa C) entsprechen, müssen
auch die internen Anschlussstreifen-Nahtstellen und/
oder Profile abgedichtet werden.
4.3 - Verbindung von Gehäusen unterschiedlicher
Höhe
Abb. 23 - Gerät mit unterschiedlicher Höhe
Nach der internen Verbindung der Teile erfordert eine
Innenaufstellung keine weitere Bearbeitung (siehe
Kapitel 4.2). Für die externe Ausführung eines außen
aufgestellten Geräts eine der folgenden Methoden
verwenden:
Methode 1
• Prüfen, ob der Abdeckstreifen auf der korrekten
Höhe am vorstehenden Teil angebracht worden ist.
• Die Kunststoff-Abdeckschicht mit den mitgeliefer-
ten Schrauben am Abdeckstreifen befestigen.
• Über den Schrauben einen zweiten Abdichtstreifen
anbringen.
• Die Teile gegeneinanderschieben, so dass die Eck-
pfosten beider Gehäuse sich berühren und die Teile
innen miteinander verbinden (siehe Kapitel 4.2).
• Den vorstehenden Streifen mit einem Föhn an der
Kunststoff-Dachfolie über die Verbindungsprofile
des unteren Gehäuseteils anbringen.
Abb. 24 - Dachfinish, unterschiedlich hohe Geräte - 1
HINWEIS: Alle entstandenen externen Nahtstellen
abdichten.
Methode 2
• Abdeckstreifen und Schutzprofil in der korrekten
Höhe am hervorstehenden Gehäuseteil anbringen.
• Das mitgelieferte Abdichtband am Verbindungs-
profil des unteren Gehäuseteils anbringen.
• Das untere Teil mit dem vormontierten Verbindungs-
profil gegen das hervorstehende Teil positionieren,
so dass die Pfosten beider Teile sich berühren und
die Teile zuerst innen verbinden (siehe Kapitel 4.2).
• Das Verbindungsprofil des unteren Teils an den
Abdeckstreifen schrauben und die Bohrspäne
entfernen.
Abb. 25 - Dachfinish, unterschiedlich hohe Geräte - 2
HINWEIS: Alle entstandenen externen Nahtstellen
abdichten.
