12 |
HHFlex-Luftbehandlungsgeräte

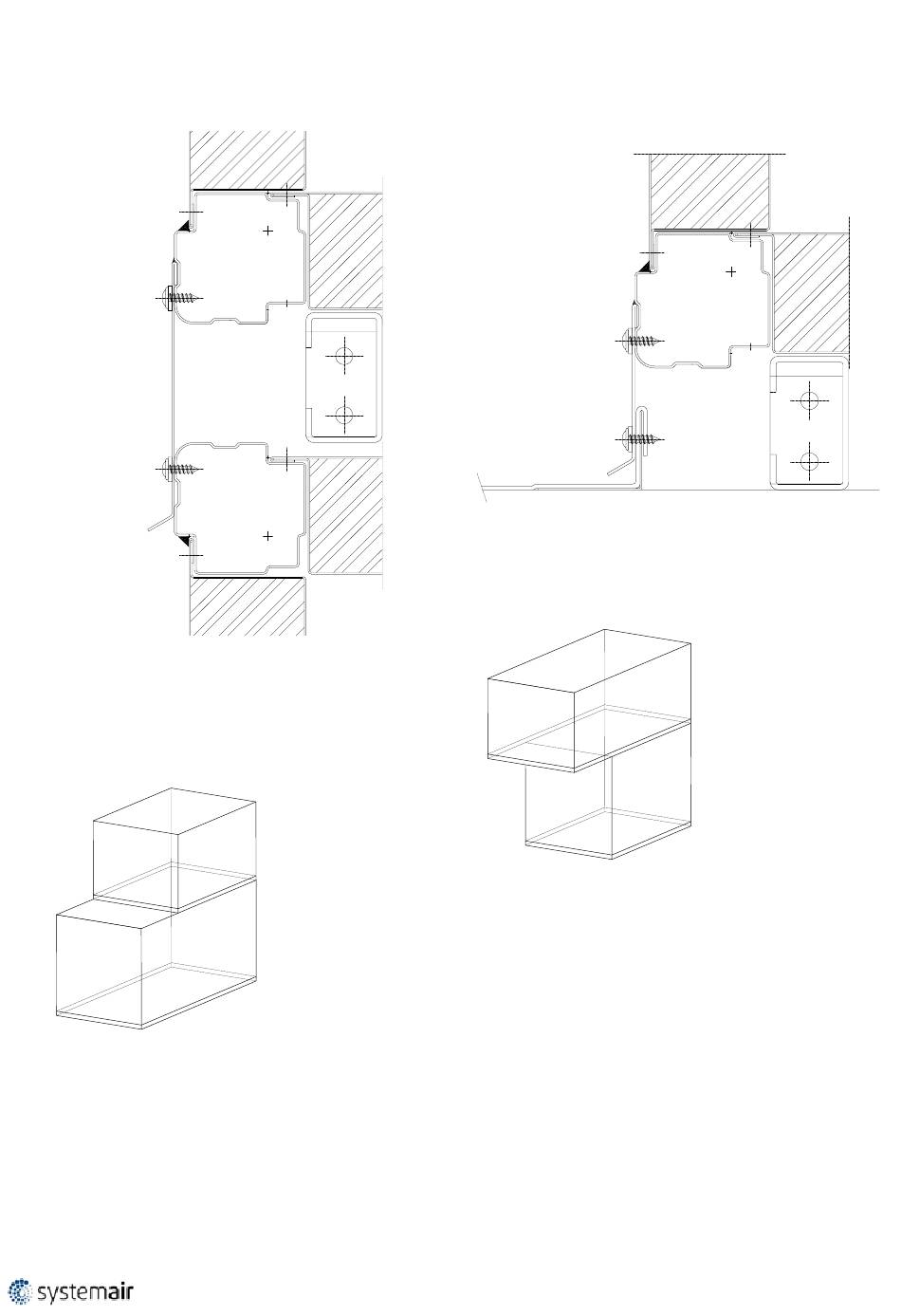

Abb. 37 - Befestigungsprofil, Breite, Gerät mit
Zwischen-Grundrahmen
Ansicht der Breite, Gehäuse mit gleicher Länge (B)
• Ist das obere Teil kürzer als das untere Teil, sollten
die Geräteenden wie unten beschrieben bearbeitet
werden.
Abb. 38 - Oberes Teil kürzer, Gerät mit Zwischen-
• Das mitgelieferte Verbindungsprofil auf die korrekte
Länge abschneiden und wie unten beschrieben an
den Geräteenden montieren.
Grundrahmen
Ansicht der Breite, oberes Teil kürzer
Abb. 39 - Dachfinish, oberes Teil kürzer, Gerät mit
Zwischen-Grundrahmen
• Ist das obere Teil länger, braucht es an der Oberseite
nicht bearbeitet zu werden.
Abb. 40 - Obere Seite länger, Gerät mit Zwischen-
Grundrahmen
HINWEIS: Bei Außenaufstellung alle durch die
montierten Profile entstandenen Nahtstellen abdichten.
Dies gilt für sowohl Eck- als auch Stoßnähte.
5.3 - Geräte mit unterschiedlicher Breite
Für Geräte mit unterschiedlicher Breite gibt es vier
Möglichkeiten. Bei Innenaufstellung gilt die nachstehend
beschriebene Methode für alle Situationen.
Innenaufstellung
Das obere Teil umfasst einen hervorstehenden Quer-
balken, der so breit ist wie das untere Teil.
• Sicherstellen, dass der Abdeckstreifen an den
Enden des unteren Teils korrekt installiert ist.
• Das obere Teil wie in der Maßzeichnung angegeben
positionieren.
• Den hervorstehenden Querbalken des oberen Teils
an die Eckpfosten des unteren Teils schrauben.
