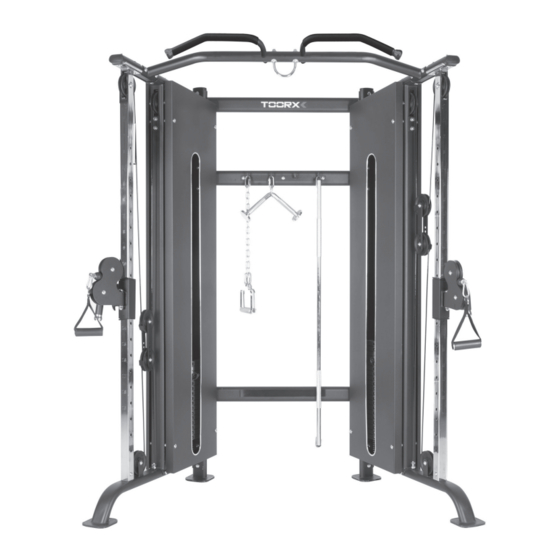

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Montagezubehör...
- Seite 3 Bauteile (1)
- Seite 4 Bauteile (2)
- Seite 5 Bauteile (3)
- Seite 6 Montageanleitung Werkzeug: Verstellbarer Schraubenschlüssel x 2 Achtung: Es wird dringlichst empfohlen das Gerät zu zweit oder mit mehreren Personen aufzubauen, ansonsten könnte es zu schweren Verletzungen kommen. Dieses Symbol weist darauf hin, dass der Schraubenschlüssel während der Montagearbeiten direkt zum Anziehen und Sichern verwendet werden kann.
- Seite 7 Schritt 1 1. Mit 2 M10 x 60 mm Schlossschrauben (37), 2 Unterlegscheiben mit φ10 mm (48) und 2 selbstsichernden M10 Muttern (49) die 2 Standfüße (2) und 2 Montageplatten (21) an den 2 hinteren Stützen (1) montieren 2. Mit 4 M10 x 60 mm Schlossschrauben (37), 4 Unterlegscheiben mit φ10 mm (48) und 4 selbstsichernden M10 Muttern (49) 1 Querstrebe (3) und 2 Montageplatten (21) an den 2 hinteren Stützen (1) montieren.
- Seite 8 Schritt 2 1. Mit 2 M10 x 100 mm Inbusschrauben (39), 2 Unterlegscheiben mit φ10 mm (48) und 2 selbstsichernden M10 Muttern (49) die 2 mittleren Stützen (4) an den 2 Standfüßen (2) montieren.
- Seite 9 Schritt 3 1. 2 Führungsprofile (5) durch die Rechte und Linke Rollenhalterung (12, 13) schieben und je 1 M18 x 1,5 x φ12 T-Stift (35) in die Bolzen der Linken und Rechten Rollenhalterung (12, 13) schrauben. Dann den M18 x 1,5 x φ12 T-Stift (35) sichern, um die L und R Rollenhalterung (12, 13) auf dem Führungsprofil (5) verschieben zu können.
- Seite 10 Schritt 4 1. Mit 4 M10 x 60 mm Schlossschrauben (37), 4 Unterlegscheiben mit φ10 mm (48) und 4 selbstsichernden M10 Muttern (49) die 2 oberen Querträger (6) und 2 Montageplatten (21) an den 2 mittleren Stützen (4) und dem Führungsprofil (5) montieren. 2.
- Seite 11 Schritt 5 1. Mit 2 M10 x 25 mm Inbusschrauben (43) die 2 Führungsstangen (8) an dem rechten Standfuß (2) festschrauben. 2. Die Führungsstange (8) durch 1 Gummianschlag (28), 1 Dämpfungsfeder (27) und 1 Gummianschlag (28) schieben (die Reihenfolgen einhalten). 3.
- Seite 12 Step 6 Schritt 6 Repeat Step 5 to assemble the left weight stack. Schritt 5 für den linken Gewichtestapel wiederholen.
- Seite 13 Schritt 7 1. Die linke und die rechte Führungsstange (8) in die 2 Führungsstangenhalterungen (9) einsetzen. 2. Mit 4 M10 x 60 mm Schlossschrauben (37), 4 Unterlegscheiben mit φ10 mm (48), 4 selbstsichernden M10 Muttern (49) und 2 Bügeln (25) die 2 Führungsstangenhalterungen (9) in der Mitte zwischen der L und R Mittelstütze (4) und der hinteren Stütze (1) montieren.
- Seite 14 Schritt 8 1. Mit 2 M10 x 25 mm Inbusschrauben (43) und 1 Unterlegscheibe mit φ10 mm (48) die linke und rechte Führungsstangenhalterung (9) an der Führungsstange (8) festschrauben. 2. Die Umlenkrollenhalterung（74）an der Gewichtswahl-Stange (22) befestigen. Hinweis: Das Teil (76) ist vormontiert.
- Seite 15 Schritt 9 Mit 3 M8 x 60 mm Inbusschrauben (45), 6 Unterlegscheiben mit Ø8 mm (46) und 3 selbstsichernden M8 Muttern (47) die Hakenhalterung (11) am oberen Querträger (7) montieren.
- Seite 16 Schritt 10 1. Mit 2 Wellenscheiben mit φ12 mm (54), 2 selbstsichernden M12 Muttern (51) den U-förmigen Haken (75) an der Klimmzugstange (10) befestigen. 2. Mit 8 Unterlegescheiben mit φ10 mm (48), 4 selbstsichernden M10 Muttern (49), 4 M10 x 100 mm Inbusschrauben (39) und 2 gebogenen Montageplatten (26) die Klimmzugstange (10) in der Mitte der 2 oberen Querträger (6) montieren.
- Seite 17 Schritt 11 1. Nehmen Sie das Ende des oberen Drahtseils mit dem Gewindekopf (52) und führen Sie es in dieser Reihenfolge durch folgende Teile (siehe auch Abbildung): durch die lange Kerbe auf der rechten Seite des Führungsprofils (5), die Mittelstütze (4) und die Führungsstangenhalterung (9). Schrauben Sie dann zum Schluss H in die Führungsstangenhalterung (9).
- Seite 18 Schritt 12 Schritt 11 für das linke obere Drahtseil (52) wiederholen,...
- Seite 19 Schritt 13 1. Das Ende A des Einstellseils (53) durch die Hülse an der rechten Seite der rechten Rollenhalterung (12) ziehen (siehe Abbildung) und dann das Ende D in die Mutter am Standfuß (2) schrauben. 2. Mit 1 M10 x 45 mm Inbusschraube (42), 2 Unterlegscheiben mit ø10 mm (48) und 1 selbstsichernden M10 Mutter (49) die Umlenkrolle B mit ø114 (34) und das Einstellseil (53) am Standfuß...
- Seite 20 Schritt 14 Schritt 13 für das linke Einstellseil (53) wiederholen.
- Seite 21 Schritt 15 1. 8 φ16×M10×65 Stifte (23) an der Innenseite der 2 hinteren Stützen (1) und der 2 Mittelstützen (4) befestigen. 2. 8 φ16×M10×35 Stifte (24) an der Außenseite der 2 hinteren Stützen (1) und der 2 Mittelstützen (4) befestigen.
- Seite 22 Schritt 16 1. Die rechte innere Gewichtestapel-Abdeckung (18) an den 4 ø16 × M10 × 65 Stiften (23) mit 4 M10 x 16 mm Inbusschrauben (44) und 4 Unterlegscheiben mit ø10 mm (48) befestigen. 2. Die rechte äußere Gewichtestapel-Abdeckung (16) an den 4 ø16 × M10 × 35 Stiften (243) mit 4 M10 x 16 mm Inbusschrauben (44) und 4 Unterlegscheiben mit ø10 mm (48) befestigen.
- Seite 23 Schritt 17 1. Die linke innere Gewichtestapel-Abdeckung (16) an den 4 ø16 × M10 × 65 Stiften (23) mit 4 M10 x 16 mm Inbusschrauben (44) und 4 Unterlegscheiben mit ø10 mm (48) befestigen. 2. Die linke äußere Gewichtestapel-Abdeckung (17) an den 4 ø16 × M10 × 35 Stiften (24) mit 4 M10 x 16 mm Inbusschrauben (44) und 4 Unterlegscheiben mit ø10 mm (48) befestigen.
- Seite 24 Schritt 18 Der C-förmige Verriegelungsring (φ7×66) 66）oder die 15-gliedrige Kette oberen Seil（52）können （67）am als Zubehör zusätzlich gewählt werden, weitere Zubehörteile können an die Hakenhalterung（11）gehangen werden.
-
Seite 25: Parts List
Parts List Part Description Part # Description Rear Post M10×45mm Allen Bolt Base Frame M10×25mm Allen Bolt Cross Beam M10×16mm Allen Bolt Middle Vertical Support M8×55mm Allen Bolt Guide Tube φ8mm Washer Upper Frame M8 Aircraft Nut Upper Connecting Frame φ10mm Washer Guide Rod M10 Aircraft Nut... - Seite 26 M10×65mm Allen Bolt 8# Allen Wrench M10×50mm Allen Bolt...
- Seite 27 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
