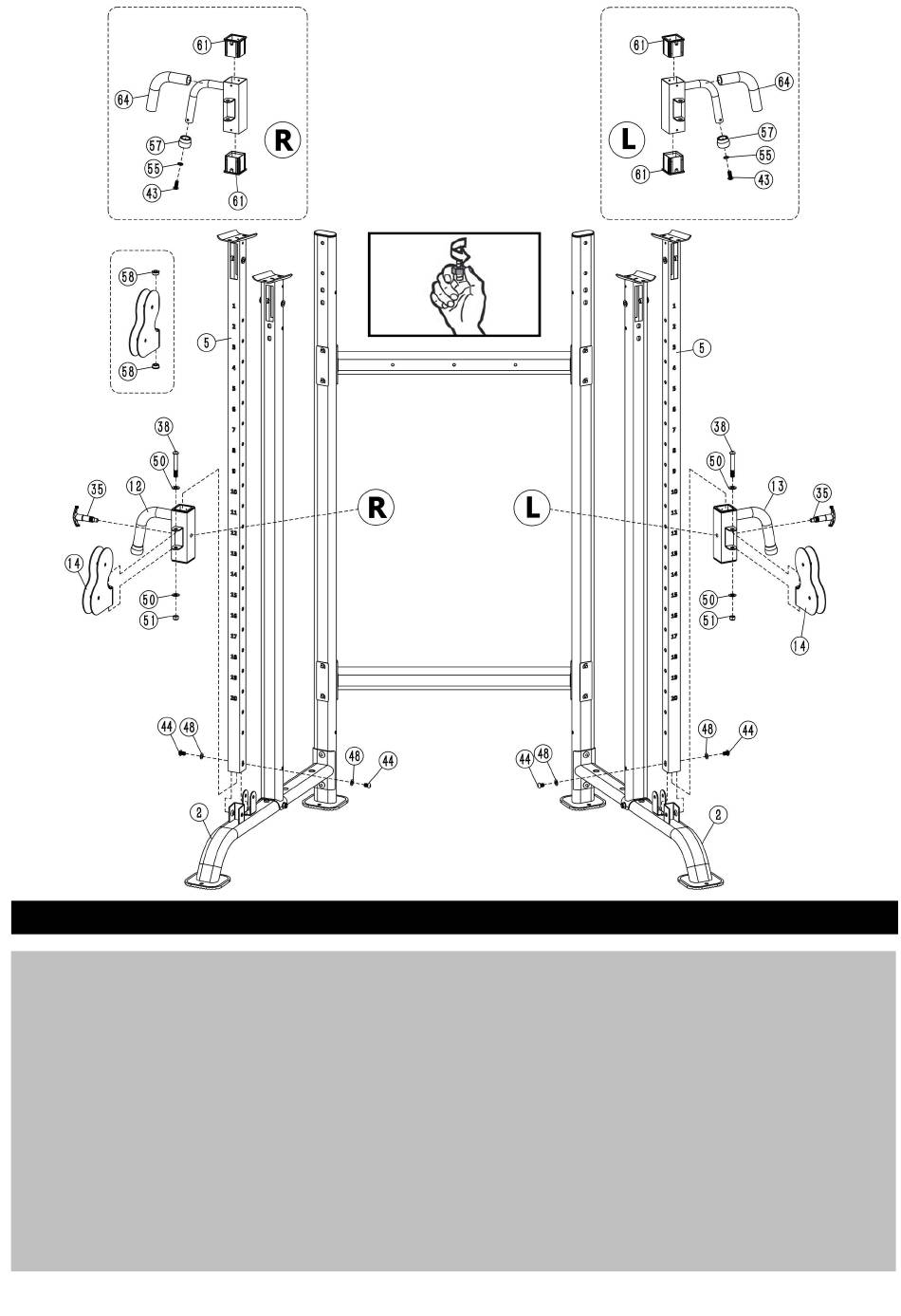

Schritt 3
1. 2 Führungsprofile (5) durch die Rechte und Linke Rollenhalterung (12, 13) schieben und je 1 M18 x
1,5 x φ12 T-Stift (35) in die Bolzen der Linken und Rechten Rollenhalterung (12, 13) schrauben. Dann
den M18 x 1,5 x φ12 T-Stift (35) sichern, um die L und R Rollenhalterung (12, 13) auf dem
Führungsprofil (5) verschieben zu können.
2. Die U-förmigen Montagebügel an den 2 Standfüßen (2) in die 2 Führungsrpofile(5) einführen und dann
die 2 Führungsprofile (5) mit 2 M10 x 16 Inbusschrauben (44) und 2 Unterlegscheiben mit φ10 mm (48)
an den 2 Standfüßen (2) festschrauben.
3. Mit 1 M12 x 90 mm Inbusschraube (38), 2 Unterlegscheiben mit φ12 mm (50) und 1 selbstsichernden
M12 Mutter (51) die 2 Doppelbügel für die Umlenkrollen (14) an der L und R Rollenhalterung (12, 13)
montieren.
Hinweis: Die Teile (43, 55, 57, 58, 61, 64) sind vormontiert.
10
