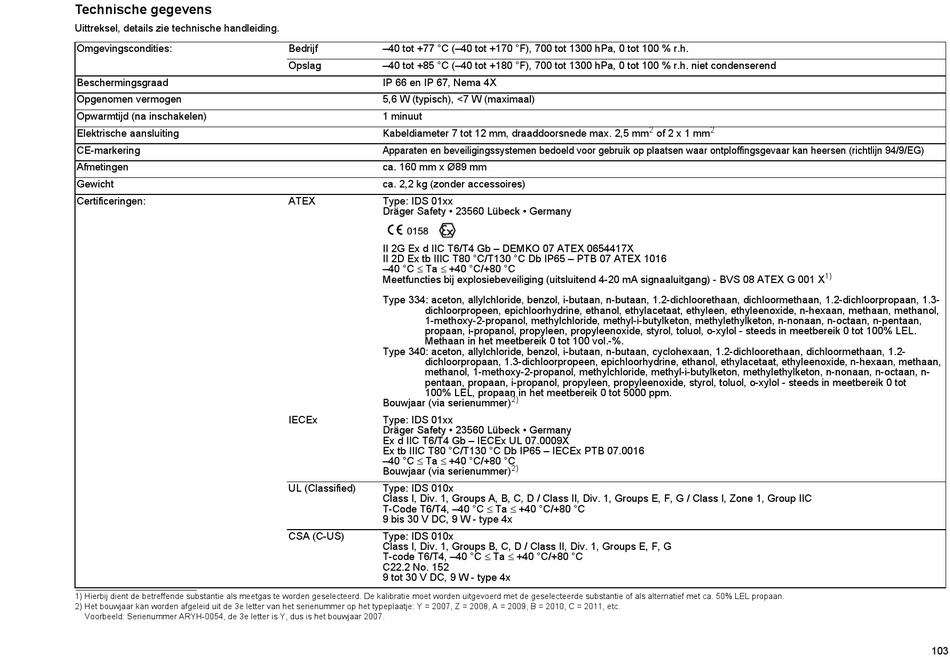

Technische gegevens

Uittreksel, details zie technische handleiding.
Omgevingscondities:
Beschermingsgraad
Opgenomen vermogen
Opwarmtijd (na inschakelen)
Elektrische aansluiting
CE-markering
Afmetingen
Gewicht
Certificeringen:
1) Hierbij dient de betreffende substantie als meetgas te worden geselecteerd. De kalibratie moet worden uitgevoerd met de geselecteerde substantie of als alternatief met ca. 50% LEL propaan.
2) Het bouwjaar kan worden afgeleid uit de 3e letter van het serienummer op het typeplaatje: Y = 2007, Z = 2008, A = 2009, B = 2010, C = 2011, etc.
Voorbeeld: Serienummer ARYH-0054, de 3e letter is Y, dus is het bouwjaar 2007.
Bedrijf –40 tot +77 °C (–40 tot +170 °F), 700 tot 1300 hPa, 0 tot 100 % r.h.
Opslag –40 tot +85 °C (–40 tot +180 °F), 700 tot 1300 hPa, 0 tot 100 % r.h. niet condenserend
IP 66 en IP 67, Nema 4X
5,6 W (typisch), <7 W (maximaal)
1 minuut
Kabeldiameter 7 tot 12 mm, draaddoorsnede max. 2,5 mm
Apparaten en beveiligingssystemen bedoeld voor gebruik op plaatsen waar ontploffingsgevaar kan heersen (richtlijn 94/9/EG)
ca. 160 mm x Ø89 mm
ca. 2,2 kg (zonder accessoires)
ATEX Type: IDS 01xx
Dräger Safety • 23560 Lübeck • Germany
0158
II 2G Ex d IIC T6/T4 Gb – DEMKO 07 ATEX 0654417X
II 2D Ex tb IIIC T80 °C/T130 °C Db IP65 – PTB 07 ATEX 1016
–40 °C  Ta  +40 °C/+80 °C
Meetfuncties bij explosiebeveiliging (uitsluitend 4-20 mA signaaluitgang) - BVS 08 ATEX G 001 X
Type 334: aceton, allylchloride, benzol, i-butaan, n-butaan, 1.2-dichloorethaan, dichloormethaan, 1.2-dichloorpropaan, 1.3-
dichloorpropeen, epichloorhydrine, ethanol, ethylacetaat, ethyleen, ethyleenoxide, n-hexaan, methaan, methanol,
1-methoxy-2-propanol, methylchloride, methyl-i-butylketon, methylethylketon, n-nonaan, n-octaan, n-pentaan,
propaan, i-propanol, propyleen, propyleenoxide, styrol, toluol, o-xylol - steeds in meetbereik 0 tot 100% LEL.
Methaan in het meetbereik 0 tot 100 vol.-%.
Type 340: aceton, allylchloride, benzol, i-butaan, n-butaan, cyclohexaan, 1.2-dichloorethaan, dichloormethaan, 1.2-
dichloorpropaan, 1.3-dichloorpropeen, epichloorhydrine, ethanol, ethylacetaat, ethyleenoxide, n-hexaan, methaan,
methanol, 1-methoxy-2-propanol, methylchloride, methyl-i-butylketon, methylethylketon, n-nonaan, n-octaan, n-
pentaan, propaan, i-propanol, propyleen, propyleenoxide, styrol, toluol, o-xylol - steeds in meetbereik 0 tot
100% LEL, propaan in het meetbereik 0 tot 5000 ppm.
Bouwjaar (via serienummer)
IECEx Type: IDS 01xx
Dräger Safety • 23560 Lübeck • Germany
Ex d IIC T6/T4 Gb – IECEx UL 07.0009X
Ex tb IIIC T80 °C/T130 °C Db IP65 – IECEx PTB 07.0016
–40 °C  Ta  +40 °C/+80 °C
Bouwjaar (via serienummer)
UL (Classified) Type: IDS 010x
Class I, Div. 1, Groups A, B, C, D / Class II, Div. 1, Groups E, F, G / Class I, Zone 1, Group IIC
T-Code T6/T4, –40 °C  Ta  +40 °C/+80 °C
9 bis 30 V DC, 9 W - type 4x
CSA (C-US) Type: IDS 010x
Class I, Div. 1, Groups B, C, D / Class II, Div. 1, Groups E, F, G
T-code T6/T4, –40 °C  Ta  +40 °C/+80 °C
C22.2 No. 152
9 tot 30 V DC, 9 W - type 4x
2
of 2 x 1 mm
2)
2)
2
1)
