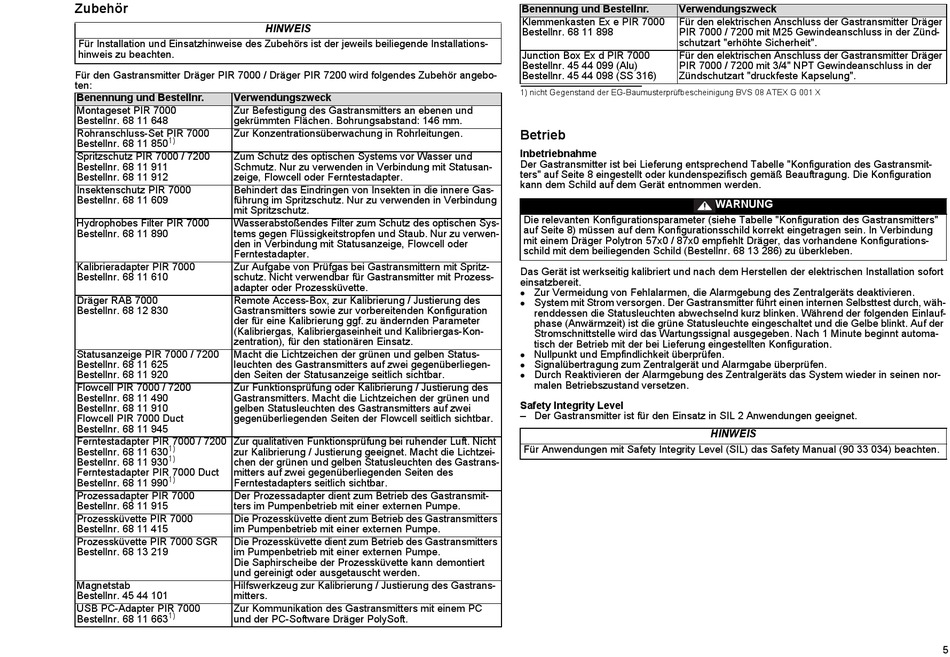

Zubehör
Für Installation und Einsatzhinweise des Zubehörs ist der jeweils beiliegende Installations-
hinweis zu beachten.
Für den Gastransmitter Dräger PIR 7000 / Dräger PIR 7200 wird folgendes Zubehör angebo-
ten:
Benennung und Bestellnr. Verwendungszweck
Montageset PIR 7000 Zur Befestigung des Gastransmitters an ebenen und
Bestellnr. 68 11 648 gekrümmten Flächen. Bohrungsabstand: 146 mm.
Rohranschluss-Set PIR 7000 Zur Konzentrationsüberwachung in Rohrleitungen.
1)
Bestellnr. 68 11 850
Spritzschutz PIR 7000 / 7200 Zum Schutz des optischen Systems vor Wasser und
Bestellnr. 68 11 911 Schmutz. Nur zu verwenden in Verbindung mit Statusan-
Bestellnr. 68 11 912 zeige, Flowcell oder Ferntestadapter.
Insektenschutz PIR 7000 Behindert das Eindringen von Insekten in die innere Gas-
Bestellnr. 68 11 609 führung im Spritzschutz. Nur zu verwenden in Verbindung
mit Spritzschutz.
Hydrophobes Filter PIR 7000 Wasserabstoßendes Filter zum Schutz des optischen Sys-
Bestellnr. 68 11 890 tems gegen Flüssigkeitstropfen und Staub. Nur zu verwen-
den in Verbindung mit Statusanzeige, Flowcell oder
Ferntestadapter.
Kalibrieradapter PIR 7000 Zur Aufgabe von Prüfgas bei Gastransmittern mit Spritz-
Bestellnr. 68 11 610 schutz. Nicht verwendbar für Gastransmitter mit Prozess-
adapter oder Prozessküvette.
Dräger RAB 7000 Remote Access-Box, zur Kalibrierung / Justierung des
Bestellnr. 68 12 830 Gastransmitters sowie zur vorbereitenden Konfiguration
der für eine Kalibrierung ggf. zu ändernden Parameter
(Kalibriergas, Kalibriergaseinheit und Kalibriergas-Kon-
zentration), für den stationären Einsatz.
Statusanzeige PIR 7000 / 7200 Macht die Lichtzeichen der grünen und gelben Status-
Bestellnr. 68 11 625 leuchten des Gastransmitters auf zwei gegenüberliegen-
Bestellnr. 68 11 920 den Seiten der Statusanzeige seitlich sichtbar.
Flowcell PIR 7000 / 7200 Zur Funktionsprüfung oder Kalibrierung / Justierung des
Bestellnr. 68 11 490 Gastransmitters. Macht die Lichtzeichen der grünen und
Bestellnr. 68 11 910 gelben Statusleuchten des Gastransmitters auf zwei
Flowcell PIR 7000 Duct gegenüberliegenden Seiten der Flowcell seitlich sichtbar.
Bestellnr. 68 11 945
Ferntestadapter PIR 7000 / 7200 Zur qualitativen Funktionsprüfung bei ruhender Luft. Nicht
1)
Bestellnr. 68 11 630 zur Kalibrierung / Justierung geeignet. Macht die Lichtzei-
1)
Bestellnr. 68 11 930 chen der grünen und gelben Statusleuchten des Gastrans-
Ferntestadapter PIR 7000 Duct mitters auf zwei gegenüberliegenden Seiten des
1)
Bestellnr. 68 11 990 Ferntestadapters seitlich sichtbar.
Prozessadapter PIR 7000 Der Prozessadapter dient zum Betrieb des Gastransmit-
Bestellnr. 68 11 915 ters im Pumpenbetrieb mit einer externen Pumpe.
Prozessküvette PIR 7000 Die Prozessküvette dient zum Betrieb des Gastransmitters
Bestellnr. 68 11 415 im Pumpenbetrieb mit einer externen Pumpe.
Prozessküvette PIR 7000 SGR Die Prozessküvette dient zum Betrieb des Gastransmitters
Bestellnr. 68 13 219 im Pumpenbetrieb mit einer externen Pumpe.
Die Saphirscheibe der Prozessküvette kann demontiert
und gereinigt oder ausgetauscht werden.
Magnetstab Hilfswerkzeug zur Kalibrierung / Justierung des Gastrans-
Bestellnr. 45 44 101 mitters.
USB PC-Adapter PIR 7000 Zur Kommunikation des Gastransmitters mit einem PC
1)
Bestellnr. 68 11 663 und der PC-Software Dräger PolySoft.
HINWEIS
Benennung und Bestellnr. Verwendungszweck
Klemmenkasten Ex e PIR 7000 Für den elektrischen Anschluss der Gastransmitter Dräger
Bestellnr. 68 11 898 PIR 7000 / 7200 mit M25 Gewindeanschluss in der Zünd-
schutzart "erhöhte Sicherheit".
Junction Box Ex d PIR 7000 Für den elektrischen Anschluss der Gastransmitter Dräger
Bestellnr. 45 44 099 (Alu) PIR 7000 / 7200 mit 3/4" NPT Gewindeanschluss in der
Bestellnr. 45 44 098 (SS 316) Zündschutzart "druckfeste Kapselung".
1) nicht Gegenstand der EG-Baumusterprüfbescheinigung BVS 08 ATEX G 001 X

Betrieb

Inbetriebnahme
Der Gastransmitter ist bei Lieferung entsprechend Tabelle "Konfiguration des Gastransmit-
ters" auf Seite 8 eingestellt oder kundenspezifisch gemäß Beauftragung. Die Konfiguration
kann dem Schild auf dem Gerät entnommen werden.
Die relevanten Konfigurationsparameter (siehe Tabelle "Konfiguration des Gastransmitters"
auf Seite 8) müssen auf dem Konfigurationsschild korrekt eingetragen sein. In Verbindung
mit einem Dräger Polytron 57x0 / 87x0 empfiehlt Dräger, das vorhandene Konfigurations-
schild mit dem beiliegenden Schild (Bestellnr. 68 13 286) zu überkleben.
Das Gerät ist werkseitig kalibriert und nach dem Herstellen der elektrischen Installation sofort
einsatzbereit.
Zur Vermeidung von Fehlalarmen, die Alarmgebung des Zentralgeräts deaktivieren.

System mit Strom versorgen. Der Gastransmitter führt einen internen Selbsttest durch, wäh-

renddessen die Statusleuchten abwechselnd kurz blinken. Während der folgenden Einlauf-
phase (Anwärmzeit) ist die grüne Statusleuchte eingeschaltet und die Gelbe blinkt. Auf der
Stromschnittstelle wird das Wartungssignal ausgegeben. Nach 1 Minute beginnt automa-
tisch der Betrieb mit der bei Lieferung eingestellten Konfiguration.
Nullpunkt und Empfindlichkeit überprüfen.

Signalübertragung zum Zentralgerät und Alarmgabe überprüfen.

Durch Reaktivieren der Alarmgebung des Zentralgeräts das System wieder in seinen nor-

malen Betriebszustand versetzen.
Safety Integrity Level
– Der Gastransmitter ist für den Einsatz in SIL 2 Anwendungen geeignet.
Für Anwendungen mit Safety Integrity Level (SIL) das Safety Manual (90 33 034) beachten.
WARNUNG
HINWEIS
