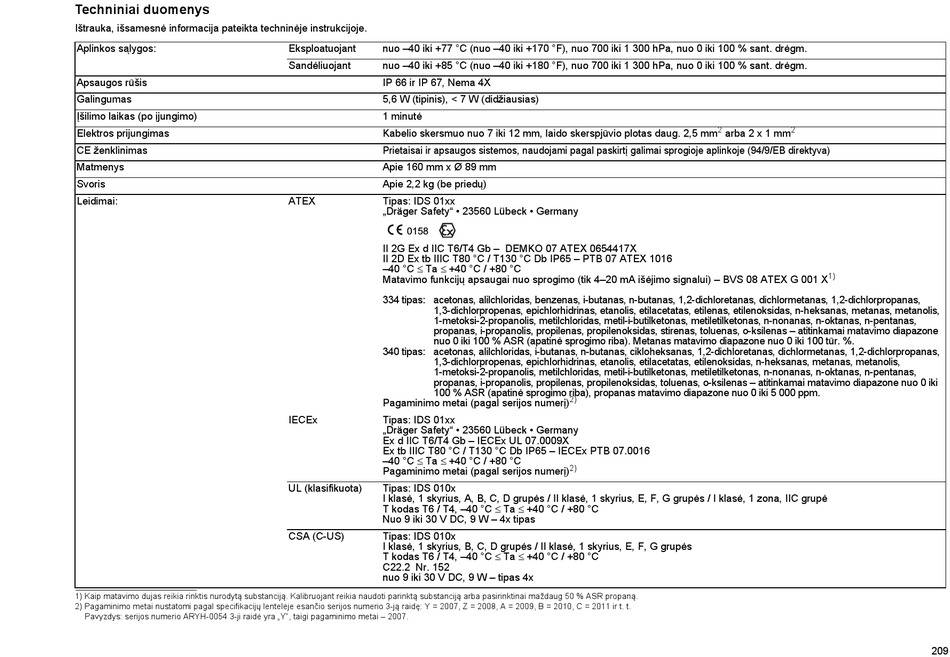

Techniniai duomenys

Ištrauka, išsamesnė informacija pateikta techninėje instrukcijoje.
Aplinkos sąlygos:
Apsaugos rūšis
Galingumas
Įšilimo laikas (po įjungimo)
Elektros prijungimas
CE ženklinimas
Matmenys
Svoris
Leidimai:
1) Kaip matavimo dujas reikia rinktis nurodytą substanciją. Kalibruojant reikia naudoti parinktą substanciją arba pasirinktinai maždaug 50 % ASR propaną.
2) Pagaminimo metai nustatomi pagal specifikacijų lentelėje esančio serijos numerio 3-ją raidę: Y = 2007, Z = 2008, A = 2009, B = 2010, C = 2011 ir t. t.
Pavyzdys: serijos numerio ARYH-0054 3-ji raidė yra „Y", taigi pagaminimo metai – 2007.
Eksploatuojant nuo –40 iki +77 °C (nuo –40 iki +170 °F), nuo 700 iki 1 300 hPa, nuo 0 iki 100 % sant. drėgm.
Sandėliuojant nuo –40 iki +85 °C (nuo –40 iki +180 °F), nuo 700 iki 1 300 hPa, nuo 0 iki 100 % sant. drėgm.
IP 66 ir IP 67, Nema 4X
5,6 W (tipinis), < 7 W (didžiausias)
1 minutė
Kabelio skersmuo nuo 7 iki 12 mm, laido skerspjūvio plotas daug. 2,5 mm
Prietaisai ir apsaugos sistemos, naudojami pagal paskirtį galimai sprogioje aplinkoje (94/9/EB direktyva)
Apie 160 mm x Ø 89 mm
Apie 2,2 kg (be priedų)
ATEX Tipas: IDS 01xx
„Dräger Safety" • 23560 Lübeck • Germany
0158
II 2G Ex d IIC T6/T4 Gb – DEMKO 07 ATEX 0654417X
II 2D Ex tb IIIC T80 °C / T130 °C Db IP65 – PTB 07 ATEX 1016
–40 °C  Ta  +40 °C / +80 °C
Matavimo funkcijų apsaugai nuo sprogimo (tik 4–20 mA išėjimo signalui) – BVS 08 ATEX G 001 X
334 tipas: acetonas, alilchloridas, benzenas, i-butanas, n-butanas, 1,2-dichloretanas, dichlormetanas, 1,2-dichlorpropanas,
1,3-dichlorpropenas, epichlorhidrinas, etanolis, etilacetatas, etilenas, etilenoksidas, n-heksanas, metanas, metanolis,
1-metoksi-2-propanolis, metilchloridas, metil-i-butilketonas, metiletilketonas, n-nonanas, n-oktanas, n-pentanas,
propanas, i-propanolis, propilenas, propilenoksidas, stirenas, toluenas, o-ksilenas – atitinkamai matavimo diapazone
nuo 0 iki 100 % ASR (apatinė sprogimo riba). Metanas matavimo diapazone nuo 0 iki 100 tūr. %.
340 tipas: acetonas, alilchloridas, i-butanas, n-butanas, cikloheksanas, 1,2-dichloretanas, dichlormetanas, 1,2-dichlorpropanas,
1,3-dichlorpropenas, epichlorhidrinas, etanolis, etilacetatas, etilenoksidas, n-heksanas, metanas, metanolis,
1-metoksi-2-propanolis, metilchloridas, metil-i-butilketonas, metiletilketonas, n-nonanas, n-oktanas, n-pentanas,
propanas, i-propanolis, propilenas, propilenoksidas, toluenas, o-ksilenas – atitinkamai matavimo diapazone nuo 0 iki
100 % ASR (apatinė sprogimo riba), propanas matavimo diapazone nuo 0 iki 5 000 ppm.
Pagaminimo metai (pagal serijos numerį)
IECEx Tipas: IDS 01xx
„Dräger Safety" • 23560 Lübeck • Germany
Ex d IIC T6/T4 Gb – IECEx UL 07.0009X
Ex tb IIIC T80 °C / T130 °C Db IP65 – IECEx PTB 07.0016
–40 °C  Ta  +40 °C / +80 °C
Pagaminimo metai (pagal serijos numerį)
UL (klasifikuota) Tipas: IDS 010x
I klasė, 1 skyrius, A, B, C, D grupės / II klasė, 1 skyrius, E, F, G grupės / I klasė, 1 zona, IIC grupė
T kodas T6 / T4, –40 °C  Ta  +40 °C / +80 °C
Nuo 9 iki 30 V DC, 9 W – 4x tipas
CSA (C-US) Tipas: IDS 010x
I klasė, 1 skyrius, B, C, D grupės / II klasė, 1 skyrius, E, F, G grupės
T kodas T6 / T4, –40 °C  Ta  +40 °C / +80 °C
C22.2 Nr. 152
nuo 9 iki 30 V DC, 9 W – tipas 4x
2
arba 2 x 1 mm
2)
2)
2
1)
