Die Bohrschablone für den
Montagering der D22-IT/
Secure finden Sie am
Ende dieses Handbuchs
als Faltblatt!
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
D22 Kamerahandbuch Teil 1

2.5 Montage der Kamera

2.5.1 D22-IT/Secure

Vor der Montage der MOBOTIX D22-IT/Secure müssen Sie den Netzwerkan-
schluss und die Bohrlöcher vorbereiten:
• Netzwerkanschluss: Die Zuführung des Netzwerkkabels erfolgt deckenseitig
direkt unterhalb der Kamera. Das Kabel ist dann optimal geschützt und von
außen weder zugänglich noch sichtbar. Beim Vorbereiten der Monage ist zu
berücksichtigen, dass sich etwa 15 cm freie Kabellänge (zuzüglich Stecker-
länge) im Kamerainneren befinden sollten (werkseitige Vormontage). Dies
stellt sicher, dass der Objektivträger später ungehindert gedreht und
geschwenkt werden kann.
Hinweis: Bei Verwendung einer Unterputz- oder Aufputzdose muss die Mon-
tage der D22-IT/Secure mit dem Aufputz-Set oder dem Outdoor-Wandhalter
erfolgen. Die D22-IT/Secure kann nicht direkt über Auf- oder Unterputzdosen
montiert werden.
• Bohrlöcher: Bereiten Sie die deckenseitigen Bohrlöcher vor. Verwenden Sie
hierzu die mitgelieferten Dübel. Um die genaue Lage der Bohrlöcher und der
Kabelführung zu ermitteln, verwenden Sie die mitgelieferte Bohrschablone
für den Montagering der D22-IT/Secure (Faltblatt am Ende dieses Hand-
buchs).
Verwenden Sie nur das mitgelieferte, vormontierte MOBOTIX-
Netzwerkkabel. Stellen Sie immer sicher, dass der Gummistopfen
mit dem durchgeführten Netzwerkkabel richtig mit der Öffnung im
äußeren Gehäusering abschließt. Alle Öffnungen im Kamerage-
häuse müssen verschlossen sein. Nur so ist die Wetterfestigkeit
der Kamera sichergestellt.
Vorgehensweise

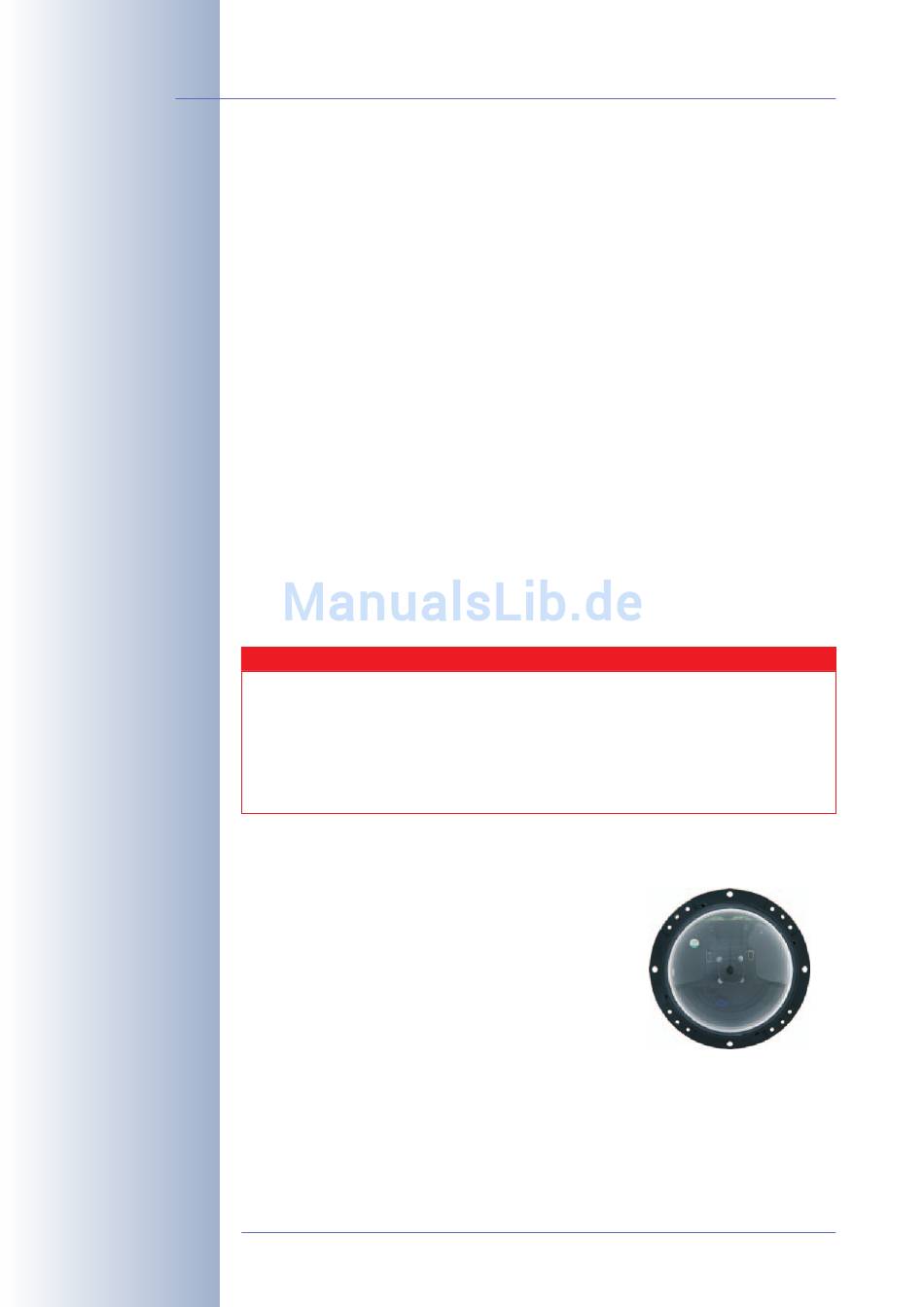

• Schrauben Sie Montagering und Kamera mit
den mitgelieferten Schrauben an der Decke
fest. Der Gehäusering wird erst im weiteren
Verlauf der Montage benötigt.
• Fahren Sie fort mit Abschnitt 2.5.3, Abschließende Montagearbeiten .
